3D-skannauksesta apua lietevaunun rakennukseen – laitteisto on suunniteltu CAD-mallien avulla

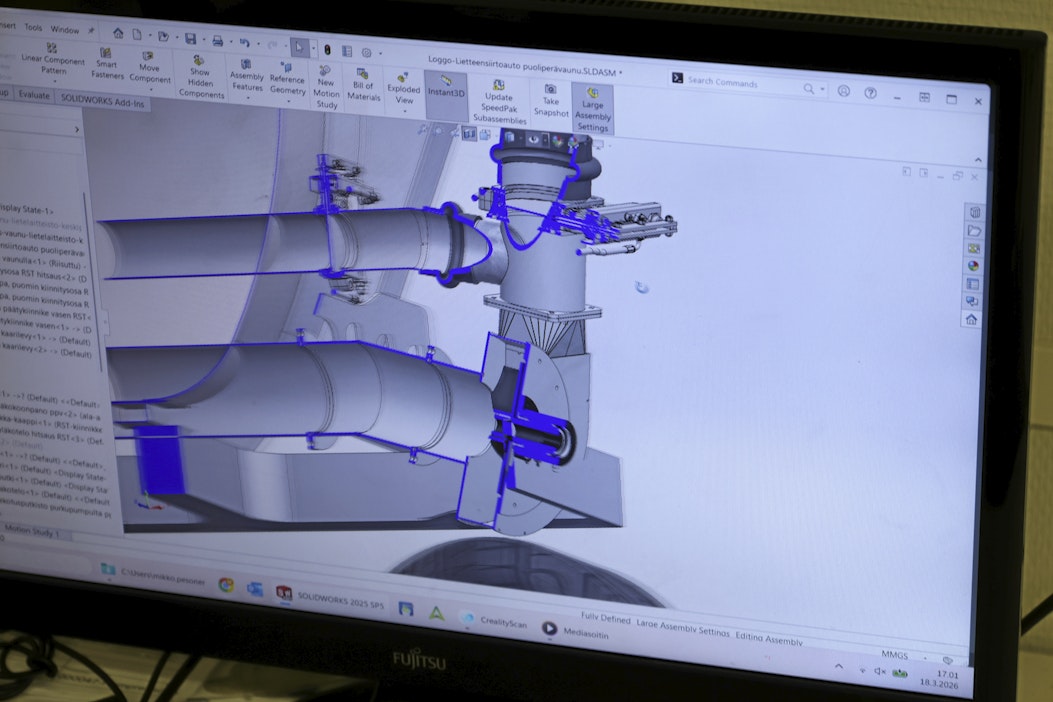

Pumppu ja putkitukset voidaan suunnitella tarkkaan etukäteen. Kun mitoitus on tarkka, komponentteja ei tarvitse enää pajottaa asennusvaiheessa. Kuva: Seppo Pentti

KP.K Servicellä on ollut käynnissä hanke, jossa skannaukseen liittyen on ollut puoliperävaunuprojekti, jossa asiakkaan vaunuun rakennetaan lietelaitteet. Itse säiliö on valmiina ja se on suunniteltu Iisalmessa.

Kyseinen säiliö on suunniteltu alustavasti CAD-mallien avulla ja käyty skannaamassa, että voidaan olla varmoja osien sopivuudesta. Siihen asennetaan Kannuksessa lietepumppu, putket, kuormain, ohjelmistot, hydrauliikka ja sähköt.

Skannattujen muotojen perusteella on tehty suunnitelma, minkä perusteella vaunu rakennetaan loppuun. Etenkin putkien paikkoja on jouduttu miettimään, jotta ne asennusvaiheessa voi vain asentaa ilman työstämistä runkopalkkien väliin. Vaunuun on lisätty mekaaniset kohdistuspisteet, joiden perusteella komponentit saa vain työntää paikalleen.

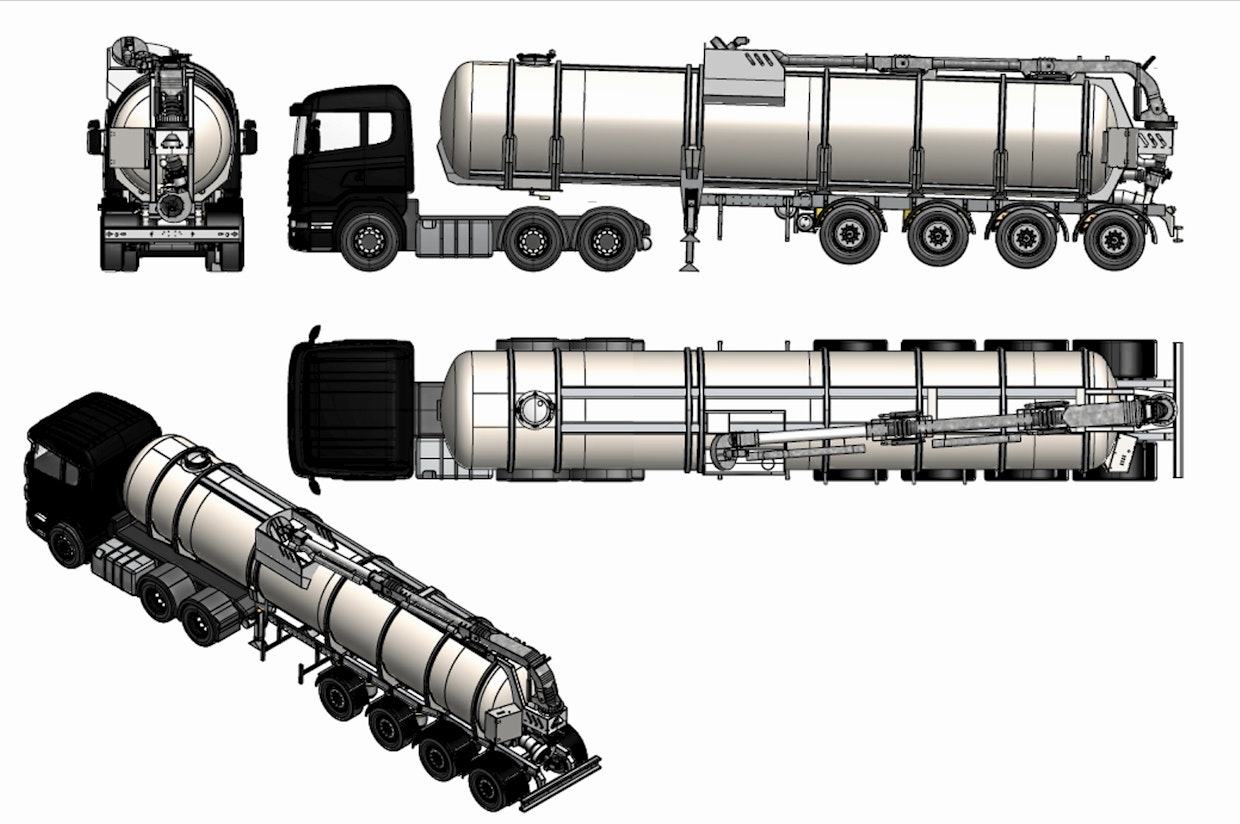

Lieterekka on skannattu kokonaisuudessaan. Sen jälkeen kuvien perusteella rakenteisiin voidaan sijoittaa komponentteja.  Kuva: kyösti Isohanni

Kun lietevaunua lähdettiin suunnittelemaan, mitään käytettäviä komponentteja ei ollut lukittu. Periaatteessa komponentit olivat olemassa, mutta niistä tehtiin valintaa.

Kun myös asennettavat komponentit olivat skannattuina esineinä, niille saatiin paikat piirustuksiin. Komponenttitoimittajien mittapiirustuksissa ja CAD-malleissa on hyvin usein huomattu olevan puutteita tai virheitä, skannaamalla komponentit voimme olla varmoja, miten osat sopivat paikalleen ja kokoonpano on sujuvaa.
