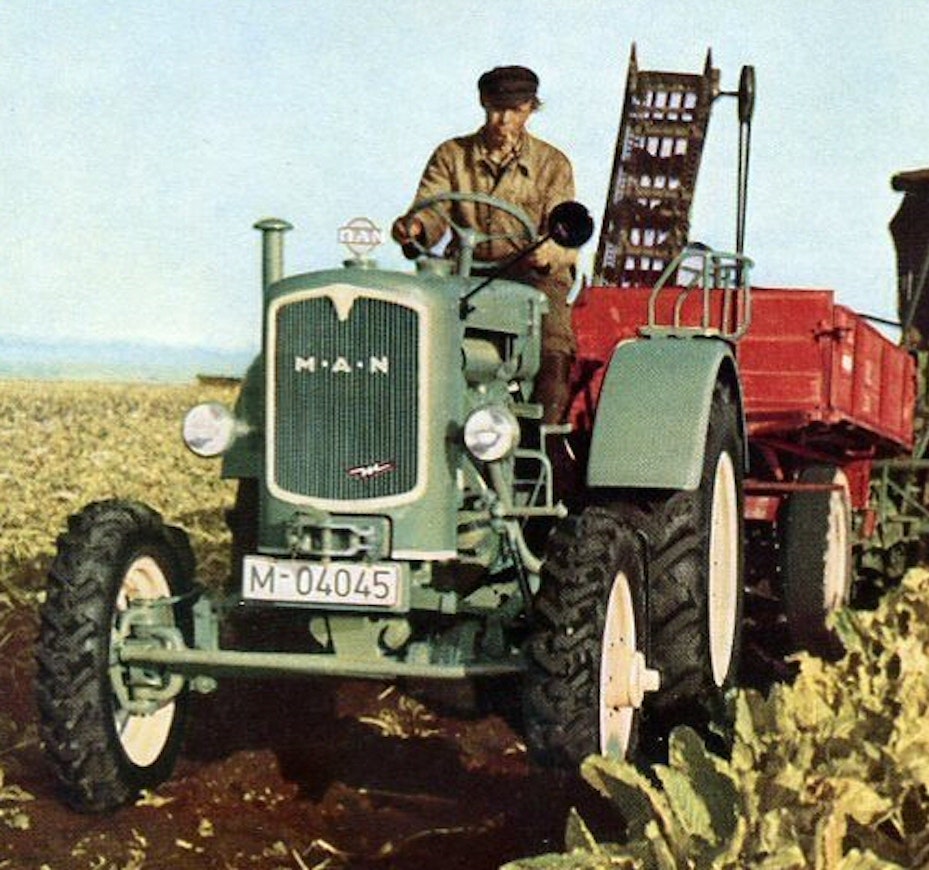

MAN N1 – T1

Valmistaja
MAN
Mallit
MAN 4 N 1, MAN 2 R 1 / 4 R 1, MAN 2 R 2 / 4 R 2, MAN 2 S 1 / 4 S 1, MAN 2 S 2 / 4 S 2, MAN 4 T 1
Vuodet
1956-60
Esittely

Vuosina 1956 ja 1957 MAN uudisti traktorien tyyppimerkinnät. Kirjaimet aakkosjärjestyksessä F/K/L/N/R/S/T kertoivat kokoluokan. Edessä oli 2 tai 4 vetävien pyörien määrän mukaan. Lopussa oli malliversion 1:stä eteen päin juokseva numero. Vuonna 1956 moottorit olivat samoja M-moottoreita kuin edellisissä malleissa, mutta vuonna 1957 iskutilavuus kasvoi. Uusien mallien ulkomitat olivat joka suuntaan huomattavasti entistä suuremmat. Kaksoiskytkin oli saatavissa lisävarusteena. Vaihteistot ja ohjausvaihteet olivat ZF:n, nostolaitteet ja sähkölaitteet olivat Boschin tuotantoa.

S-malleissa noustiin 50 hv teholuokkaan (sama traktori oli esitelty jo edellisen malliston lopussa nimellä A 50 A. Suurin MAN-traktori oli 60-hevosvoimainen 4 T 1, mutta niitä valmistettiin vain 9 kappaletta. Uusien mallien myötä MAN-traktorien vuosittainen valmistusmäärä nousi 3000 kappaleen tasosta huippuvuoden 1959 yhteensä 6887 traktoriin.

Tekniset tiedot
MalliMAN 4 N 1MAN 2 R 1 / 4 R 1MAN 2 R 2 / 4 R 2MAN 2 S 1 / 4 S 1MAN 2 S 2 / 4 S 2MAN 4 T 1
Valinnat
MerkkinimiMANMANMANMANMANMAN
Maahantuotu SuomeenEiEiKylläEiKylläEi
Vuodet1957-601956-571957-601956-571957-601959-60
Ensimmäinen myyntivuosi195719561957195619571959
Viimeinen myyntivuosi196019571960195719601960
Moottorin tyyppiD 0022 M161D 9624 M114D 0024 M220D 9624 M118D 0024 M221D 0024 M225
Sylinteriluku/Turbo/välijäähd.244444
Iskutilavuus cm3196434733927347339273927
Syl. halk. x iskun pituus mm100×12596×120100×12596×120100×125100×125
Nimellisteho hv/kierr. DIN30/200040/180040/180050/190050/190060/1900
Nimellisteho hv DIN304040505060
Nimelliskierrosluku DIN200018001800190019001900
Vääntö Nm/kierr. DIN111/1300162/1350172/1500191/1500201/1500-
Vaihteita5+15+15+17+17+17+1
Nopeudet nimellisk.3,2-19,0 / 4,8-28,23,2-18,4 / 4,7-26,53,2-18,4 / 4,7-26,51,9-18,5 / 2,7-26,21,9-18,5 / 2,7-26,22,3-22,0
Hydrauliikan tuotto l/min16-16/24-24/32-
Hydrauliikan paine bar130130130130130130
Nostolaitehydrauliikkamek.mek.mek.mek.mek.mek.
Nostovoima kg120013001300200020002000
Voiman ulosotto540/ajo550/ajo550/ajo530/ajo530/ajo530/ajo
Jarrutrumpuj.rumpuj.rumpuj.rumpuj.rumpuj.rumpuj.
Ohjausmek.mek.mek.mek.mek.mek.
Kääntöymp. halk. m neliveto8.37,6 jarrulla7,6 jarrulla8,0 jarrulla8,0 jarrulla8,0 jarrulla
Eturenkaat takaveto-6.50-206.50-208.00-208.00-20-
Eturenkaat neliveto6.50-206.50-206.50-208.00-208.00-208.00-20
Takarenkaat takaveto-13-3013-3013-3013-30-
Takarenkaat neliveto10-2813-3013-3013-3013-3015-30
Paino kg takaveto-(2370)(2370)(2960)(2960)-
Paino kg neliveto(1950)(2530)(2530)(3170)(3260)(3360)
Korkeus cm(176)(193)(193)(194)(194)(194)
Pituus cm (takaveto/neliveto)313362/362362/362363/363363/363368
Akseliväli cm (takaveto/neliveto)190222/222222/222222/222222/222228
Polttoainesäiliö l426060757575
Ryömintävaihteisto---lisäv.lisäv.lisäv.
Tiedot on kerätty pääosin esitteistä. Joissakin tapauksissa lähteissä on keskenään ristiriitaisia tietoja. Tällöin on pyritty valitsemaan luotettavin mahdollinen tieto. Erityisen paljon vaihtelua on nopeuksia koskevissa tiedoissa, jotka vaihtelevat muun muassa rengaskoon mukaan. Renkaiden osalta on ilmoitettu vain Suomessa yleisimmin käytetty koko. Muista mallihistorian aikana tapahtuneista muutoksista on pyritty kertomaan tekstiosuudessa. Etuakselin lukosta käytetään suomalaiseen tapaan termiä hammaslukko kaikkien sataprosenttisten lukkojen osalta.
