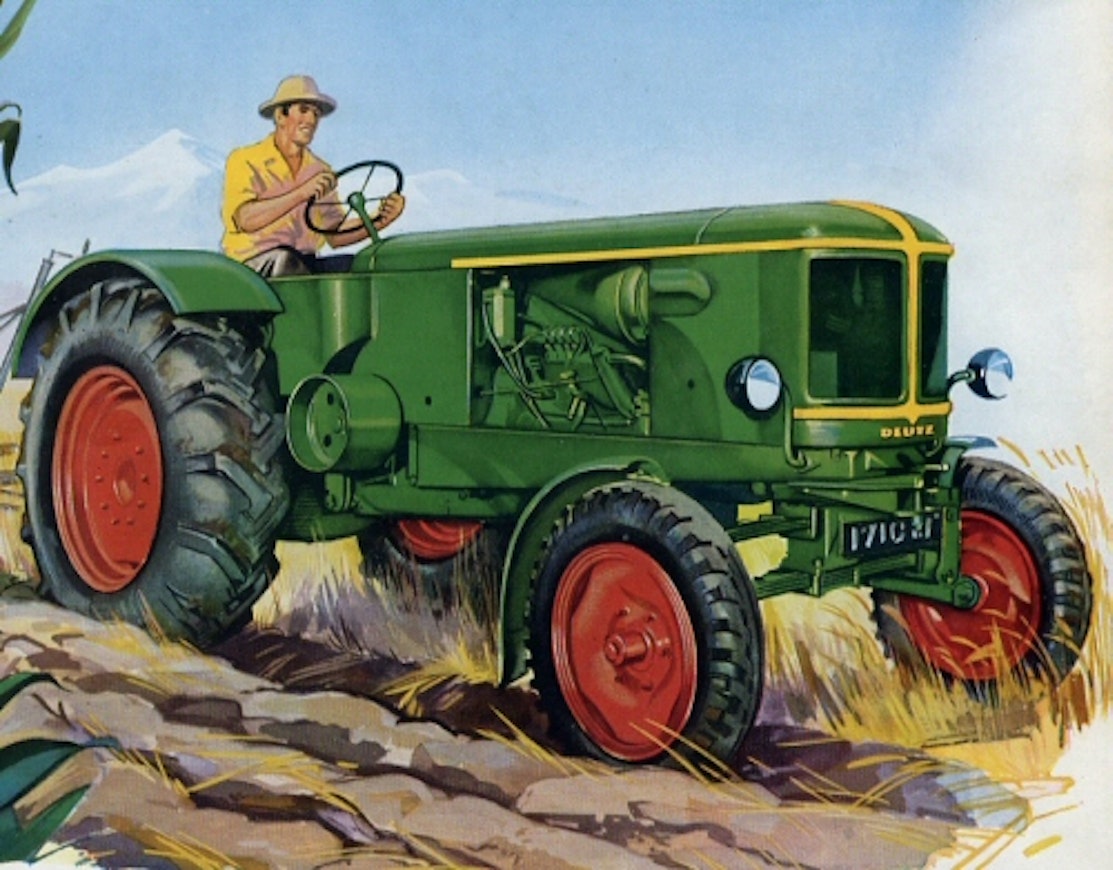

Deutz F3L 514 – F4L 514
Vuonna 1951 esiteltiin ilmajäähdytteisen Deutz-sarjan 3- ja 4-sylinteriset traktorit. Edeltävät mallit näissä teholuokissa olivat olleet vesijäähdytteisiä 2- ja 3-sylinterisiä. F3L:n vaihteisto oli sama Deutzin oma 5+1 kuin edeltäjässä, ryömintävaihteet oli lisävarusteena. F4L:ssä moottori ei muista Deutzeista poiketen ollut kantavaa rakennetta ja vaihteisto oli yleisimmin ZF:n 7+2.
Vuonna 1954 kolmisylinterisen mallin teho nousi 45 hevosvoimaan ja vakioksi tuli tasauspyörästön lukko. Vuonna 1956 tuli 7+2 -vaihteinen ZF-vaihteisto.
Vuonna 1962 ulkonäkö yhtenäistettiin uudempien D-sarjan mallien kanssa ja nämä mallit jatkoivat uudempien yläpuolella 60-luvun puoliväliin asti. F3L tunnettiin joissakin maissa myös D50:na.
| Malli | Deutz F3L 514 | Deutz F3L 514 | Deutz F3L 514/6 | Deutz F3L 514/7 (D50) | Deutz F4L 514/4 | Deutz F4L 514/5 (65 PS) |
|---|---|---|---|---|---|---|
| Valinnat | ||||||
| Merkkinimi | Deutz | Deutz | Deutz | Deutz | Deutz | Deutz |
| Maahantuotu Suomeen | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä |
| Vuodet | 1951-54 | 1954-56 | 1956-58 | 1958-65 | 1951-57 | 1956-66 |
| Ensimmäinen myyntivuosi | 1951 | 1954 | 1956 | 1958 | 1951 | 1956 |
| Viimeinen myyntivuosi | 1954 | 1956 | 1958 | 1965 | 1957 | 1966 |
| Moottorin tyyppi | F3L514 | F3L514 | F3L514 | F3L514 | F4L514 | F4L514 |
| Sylinteriluku/Turbo/välijäähd. | 3 | 3 | 3 | 3 | 4 | 4 |
| Iskutilavuus cm3 | 3990 | 3990 | 3990 | 3990 | 5322 | 5322 |
| Syl. halk. x iskun pituus mm | 110×140 | 110×140 | 110×140 | 110×140 | 110×140 | 110×140 |
| Nimellisteho hv/kierr. DIN | 42/1450 | 45/1550 | 45/1600 | 50/1800 | 60/1650 | 65/1800 |
| Nimellisteho hv DIN | 42 | 45 | 45 | 50 | 60 | 65 |
| Nimelliskierrosluku DIN | 1450 | 1550 | 1600 | 1800 | 1650 | 1800 |
| Vääntö Nm/kierr. DIN | 204/1450 | 215/1200 | 213/1200 | 213/1400 | 277/1640 | 285/1300 |
| Vaihteita | 5+1 | 5+1 | 7+2 | 7+2 | 5+1/7+2 | 7+2 |
| Nopeudet nimellisk. | 4,0-20,0 | 4,0-20,0 | 3,4-29,5 (2,3-19,6) | 3,2-28,5 (2,3-20,0) | 4,4-30,5 (2,3-20,7) | 3,4-30,5 |
| Hydrauliikan tuotto l/min | 22.5 | 22.5 | 22.5 | 18.5 | 23 | 18 |
| Hydrauliikan paine bar | 160 | 160 | 160 | 160 | 160 | 190 |
| Nostolaitehydrauliikka | mek. | mek. | mek. | mek. | mek. | mek. |
| Nostovoima kg | 1050 | 1050 | 1050 | 1050 | 1160 | 2200 |
| Voiman ulosotto | 540 | 540 | 540 | 540 | 540 | 540 |
| Jarrut | rumpuj. | rumpuj. | rumpuj. | rumpuj. | rumpuj. | rumpuj. |
| Ohjaus | mek. | mek. | mek. | mek. | mek. | mek. |
| Kääntöymp. halk. m takaveto | 8.9 | 8.9 | 8.9 | 8.6 | 10 | 10 |
| Eturenkaat takaveto | 6.00-20 | 6.00-20 | 6.00-20 | 6.00-20 | 6.50-20 | 6.50-20 |
| Takarenkaat takaveto | 14.9/13-30 | 14.9/13-30 | 14.9/13-30 | 14.9/13-30 | 18.4/15-30 | 18.4/15-30 |
| Paino kg takaveto | (2500) | (2500) | (2600) | (2600) | (3050) | (3025) |
| Korkeus cm | (185) | (185) | (185) | (195) | (192) | (197) |
| Pituus cm (takaveto/neliveto) | 342 | 342 | 342 | 345 | 390 | 390 |
| Akseliväli cm (takaveto/neliveto) | 207 | 207 | 208 | 208 | 244 | 244 |
| Polttoainesäiliö l | 68 | 68 | 68 | 68 | 85 | 85 |
| Ryömintävaihteisto | lisäv. | lisäv. | lisäv. | lisäv. | lisäv. | lisäv. |
