Jakajamallinen ruiskupumppu monisylinteriseen dieselmoottoriin

Jakajatyyppisessä ruiskupumpussa on vain yksi pumppuyksikkö, josta erikoinen jakajalaite jakaa annokset eri sylintereihin, kun taas rivipumpussa on niin monta pumppuyksikköä kuin moottorissa on sylintereitä. Näin jakajapumppu on saatu huomattavasti yksinkertaisemmaksi.
Tilaajalle

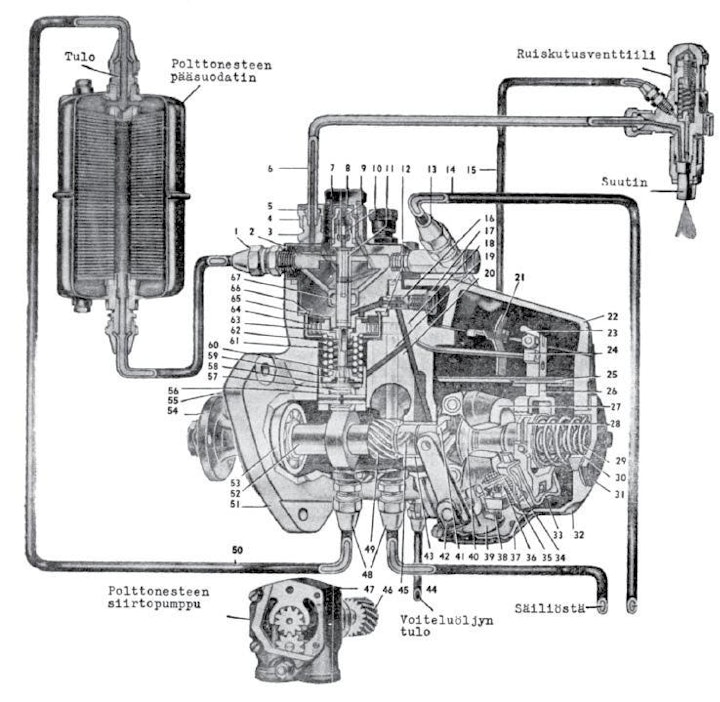

1. Polttonesteen tuloputken liitos 2. Jakopään runko 3. Polttonesteen syöttöputken liitos 4. Liitoksen kiinnitysmutteri 5. Liitinkappale  6. Korkeapaineisen polttonesteen syöttöputki 7. Syöttöventtiilin kansitulppa 8. Syöttöventtiilin pidin 9. Syöttöventtiilin jousi 10. Syöttöventtiili 11. Pumppuyksikön mäntä 12. Tiivisteet  13. Ylivuotoventtiili  14. Ylivuotoputki  15. Ruiskutusventtiilin  ylivuotoputki 16. Voiteluöljyn suodatin 17. Suodattimen pidintulppa 18. Männän pyörimisen  käyttämä hammaspyörä 19. Käyttävän hammaspyörän akseli 20. Akselin laakeri 21. Savutusrajan säätölevy 22. Säätäjän suojuskansi 23. Savutusrajan nokka 24. Säätötanko  25. Öljyn suojalevy 26. Säätäjän haarukkavipu 27. Säätäjän painot 28. Liukuholkki  29. Säätäjän ulkojousi 30. Säätäjän sisäjousi 31. Säätäjän päädyn kansi 32. Säätäjän kotelo 33. Haarukkavivun kannattaja 34. Jousilevyt  35. Pysäytysvivun akselisto 36. Säätövivun jousi 37. Suojuskansi  38. Säätöruuvi  39. Rajoittaja  40. Painelaakeri  41. Säätöpainojen  kannatuspyörä 42. Säätövipu 43. Nokka-akselin takalaakeri 44. Voiteluöljyn tuloputki 45. Nokka-akselin käyttämä hammaspyörä 46. Siirtopumpun hammaspyörä 47. Polttonesteen siirtopumppu 48. Polttonesteputkien liitokset 49. Nokka-akselin hammaspyörä 50. Polttonesteputki siirtopumpusta pääsuodattimeen 51. Ruiskupumpun runko 52. Pumpun nokka-akseli 53. Nokka-akselin päälaakeri 54. Kytkin 55. Ajoituksen osoitin 56. Männän nostajan ohjausholkki 57. Nostajan rulla 58. Työntölevy  59. Alempi jousen istukka 60. Männänvarren lukkokiilat 61. Männän sisempi  palautusjousi 62. Männän ulompi palautusjousi 63. Männänvarren ohjaaja 64. Mäntää pyörittävä  hammaspyörä 65. Painelaakeri 66. Hammaspyörän suojus 67. Polttonesteen annosten  säätöholkki
