Uutta kasvinsuojeluun - Agritechnica 2017

Uusi moduloiva suutintekniikka ja tarkentunut puomistojen hallinta olivat uusien innovaatioiden kärjessä. Tavoitteena on tarkentaa ruiskutteiden annostelua, minimoida ympäristökulkeutumia ja säästää kustannuksia.
MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY
MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY

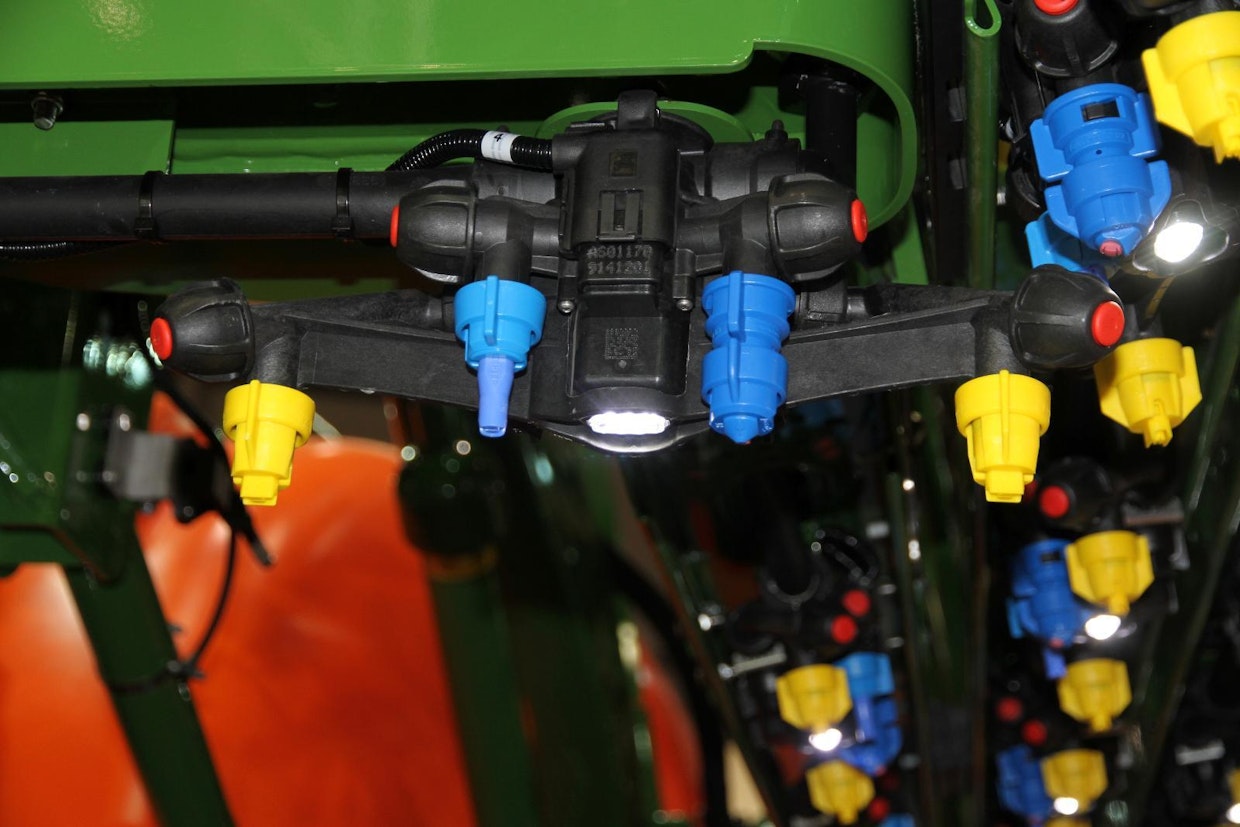

Tässä ei esitellä JD ruiskua vaan nostetaan esiin tekniikan uusia innovaatiota, joita Agritechnicassa esiteltiin.
Tässä ei esitellä JD ruiskua vaan nostetaan esiin tekniikan uusia innovaatiota, joita Agritechnicassa esiteltiin.
Modulointitekniikan avulla suuttimia ohjataan jopa 50 Hz nopeudella, mikä edustaa kehityksen kärkeä.
Modulointitekniikan avulla suuttimia ohjataan jopa 50 Hz nopeudella, mikä edustaa kehityksen kärkeä.

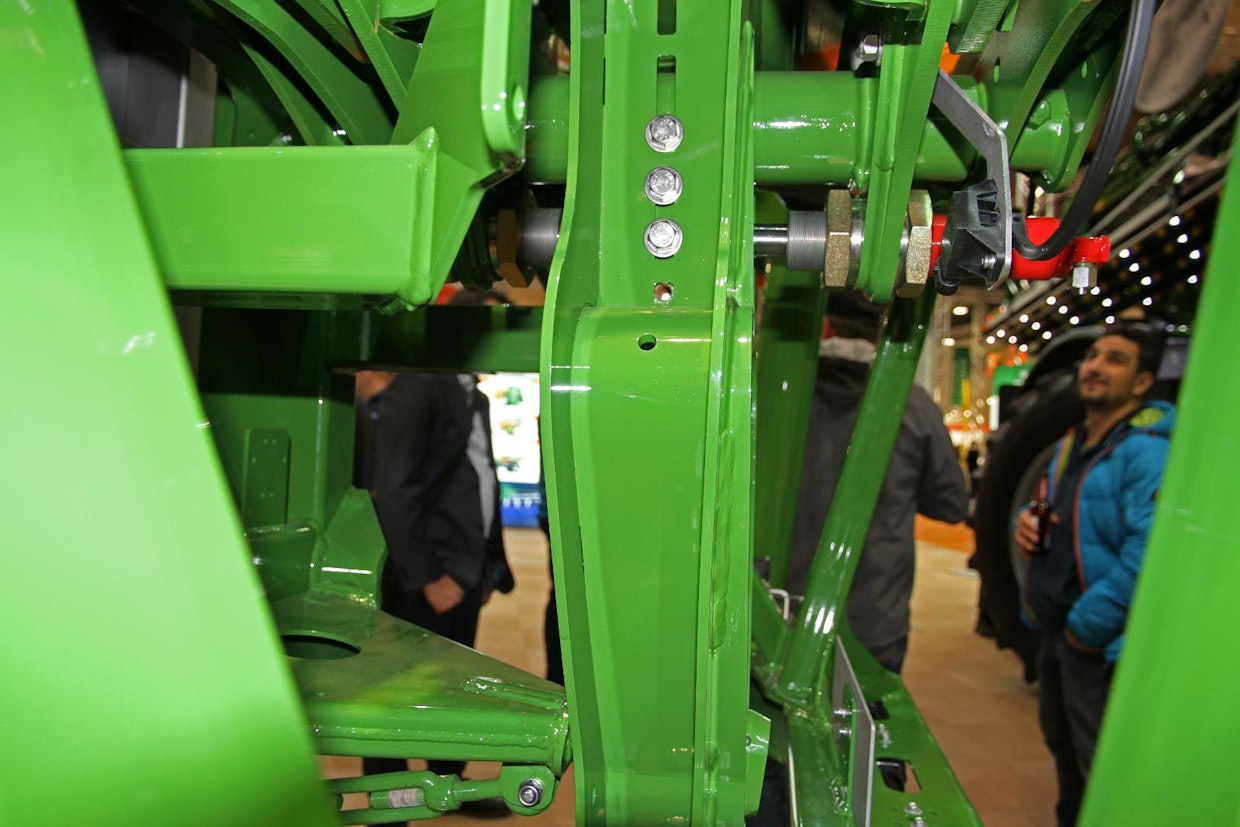

Ruiskutustekniikan merkittävin uudistus tuli Amazonelta. Jos ennestään onnistuneeksi tiedettyä ripustusta oli täydennetty kiihtyvyyden ja korkeuden mittaussensoreilla, jotka tasoittavat paitsi pystysuuntaisen, myös edes-taas suuntaisen heilunnan.
Ruiskutustekniikan merkittävin uudistus tuli Amazonelta. Jos ennestään onnistuneeksi tiedettyä ripustusta oli täydennetty kiihtyvyyden ja korkeuden mittaussensoreilla, jotka tasoittavat paitsi pystysuuntaisen, myös edes-taas suuntaisen heilunnan.

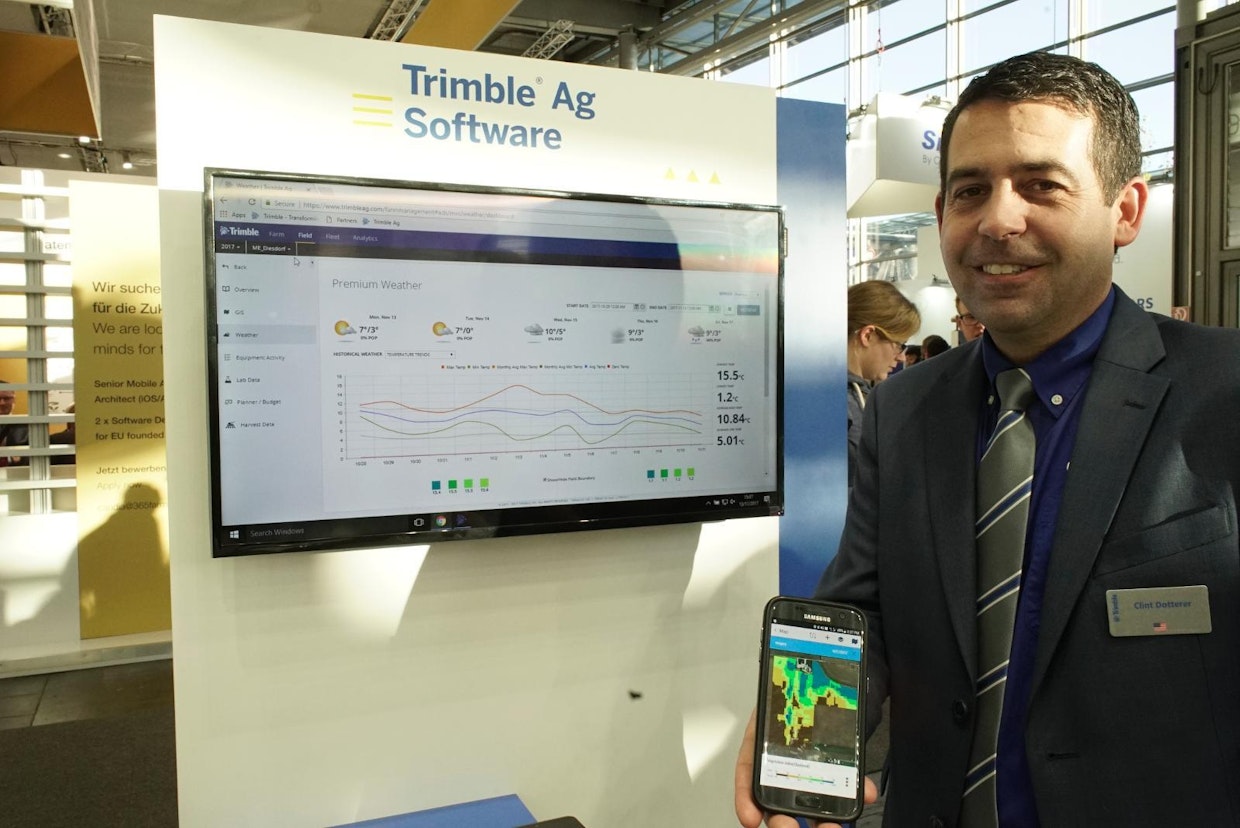

Trimble Ag yhdistää Farm Works, Connected Farms ja Agri-Data -ohjelmat. Itse tuotannon hallinnan ohella on mukana myös tuotannon jäljitettävyyden ja esim sääpalvelun sekä satelliittikuvantamisen osiot. Clint Dotterern – itsekin farmari – esittelemässä.
Trimble Ag yhdistää Farm Works, Connected Farms ja Agri-Data -ohjelmat. Itse tuotannon hallinnan ohella on mukana myös tuotannon jäljitettävyyden ja esim sääpalvelun sekä satelliittikuvantamisen osiot. Clint Dotterern – itsekin farmari – esittelemässä.

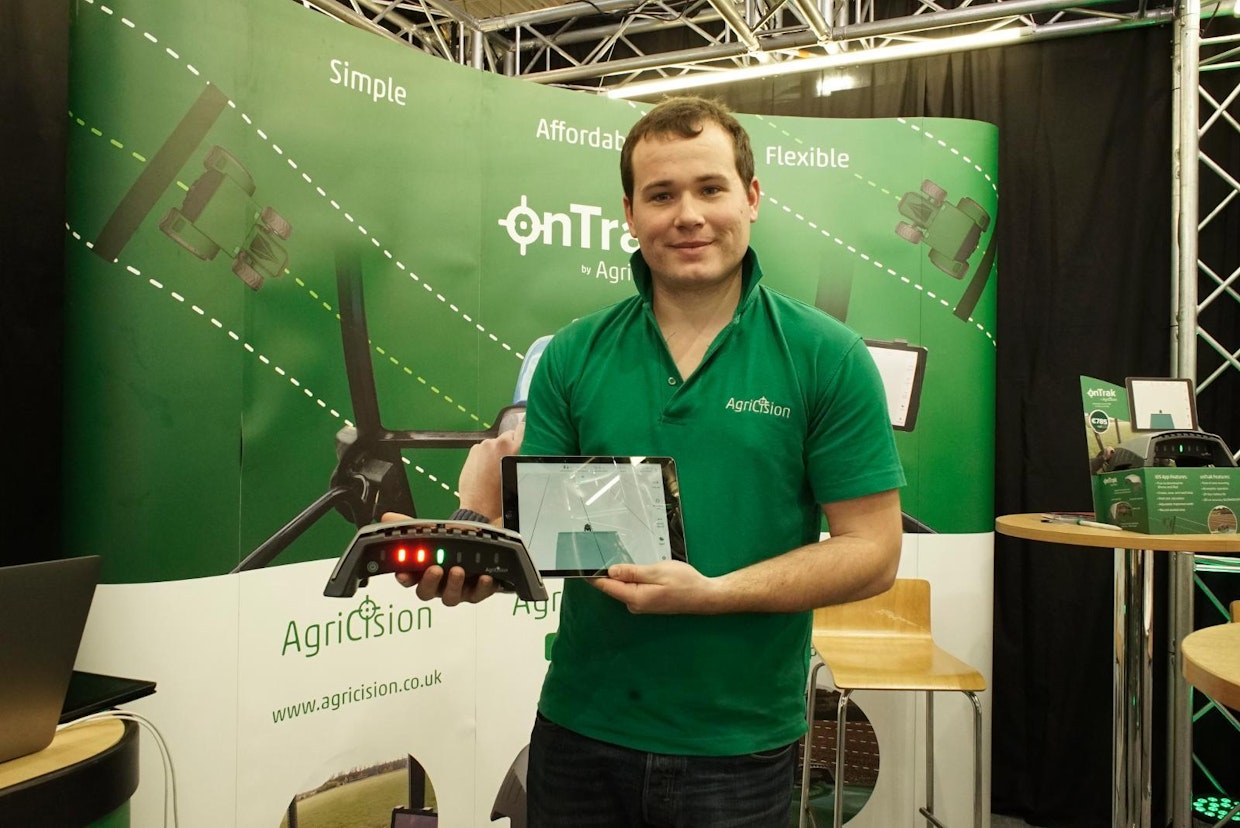

Applen iPadiin ja iPhoneen sovitettu onTrak-ajo-opastin maksaa 950 euroa (ilman veroa). Led-näyttö kiinnitetään konepellin päälle, langaton bluetooth-yhteys hoitaa kommunikoinnin hyttiin. Tarkkuus on desimetriluokassa. Esitelemässä idean isä Adam Keene Iso-Britanniasta.
Applen iPadiin ja iPhoneen sovitettu onTrak-ajo-opastin maksaa 950 euroa (ilman veroa). Led-näyttö kiinnitetään konepellin päälle, langaton bluetooth-yhteys hoitaa kommunikoinnin hyttiin. Tarkkuus on desimetriluokassa. Esitelemässä idean isä Adam Keene Iso-Britanniasta.
Ravenin Hawkeye perustuu modulointitekniikkaan, mutta järjestelmän nopeus on vain 10 Hz. ISOBUS-yhteensopivuus ja suutinkohtaisen ohjauksen periaate on mukana tässä jälkiasennuskelpoisessa järjestelmässä. Hintaluokka on 12 000 euroa 24 metrin puomiin.
Ravenin Hawkeye perustuu modulointitekniikkaan, mutta järjestelmän nopeus on vain 10 Hz. ISOBUS-yhteensopivuus ja suutinkohtaisen ohjauksen periaate on mukana tässä jälkiasennuskelpoisessa järjestelmässä. Hintaluokka on 12 000 euroa 24 metrin puomiin.

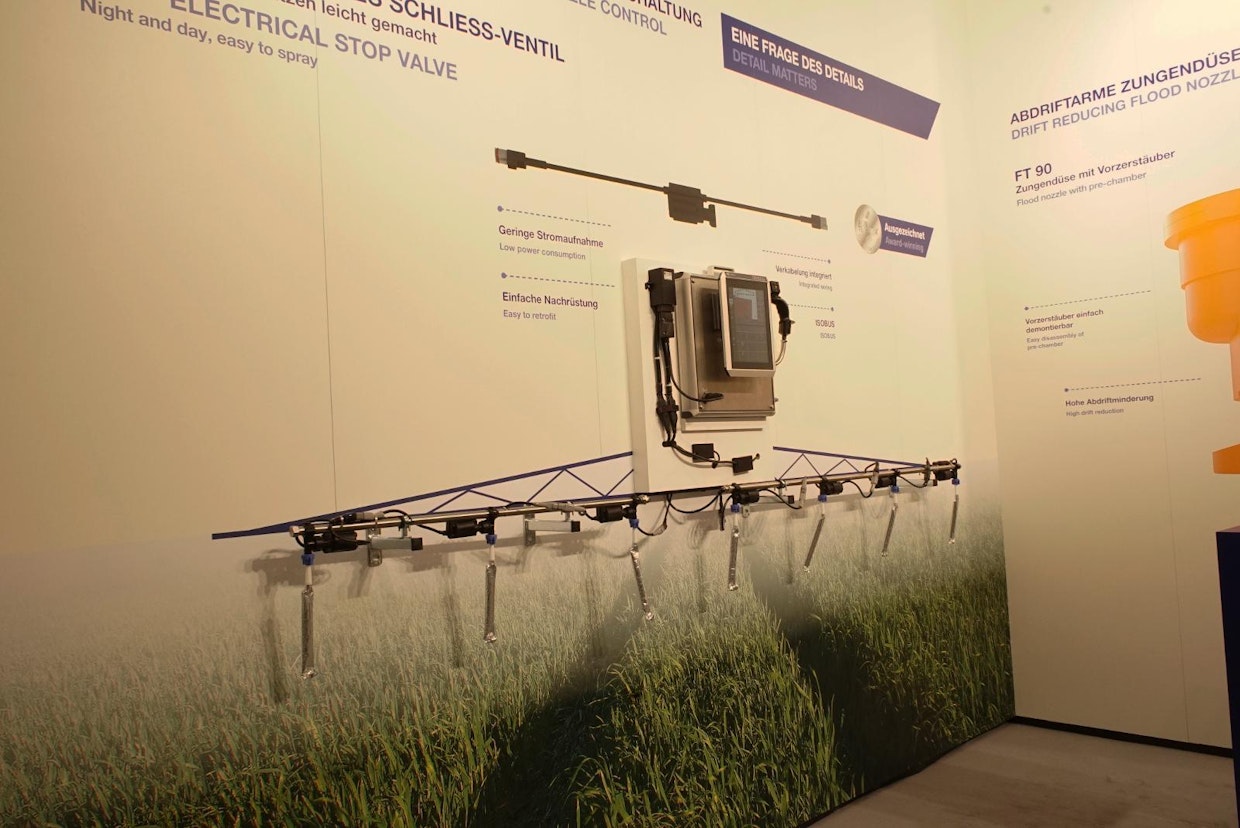

Lechlerin ja TeeJetin systeemeissä hyödynnetään myös solenoidi- (Lechler) ja modulointiteknikkaa (TeeJet), mutta kumpikaan ei ole täydellinen ratkaisu.
Lechlerin ja TeeJetin systeemeissä hyödynnetään myös solenoidi- (Lechler) ja modulointiteknikkaa (TeeJet), mutta kumpikaan ei ole täydellinen ratkaisu.
Lechlerin suutinten alla on indikaatioliuskat osoittamassa, että suutin on auki-asennossa.
Lechlerin suutinten alla on indikaatioliuskat osoittamassa, että suutin on auki-asennossa.

Erilaisia suutinten on/off-järjestelmiä on ollut jo ennenkin, mutta sähköiseen solenoidiventtiiliin perustuva tekniikka on tehnyt suutinkohtaisesta säädöstä entistä helpompaa. Lechler esitteli ESV-suuttimen, jossa sähköisen yksilökohtaisen hallinnan ansiosta tarkkuus on parantunut. Suuttimen sulkeutumisajaksi ilmoitettiin n. 0,3 sekuntia, eli maksimi toimintataajuus voisi olla 3 herziä, (Hz). Jo näissä perustason järjestelmissä hyödynnetään solenoidi-tekniikkaa, joka kykenee avaamaan ja sulkemaan nestevirtauksen salamannopeasti. Lechlerin järjestelmässä ei vielä käytetä määrän säätöä, se hoituu perinteisesti paineen avulla.

Moduloiva suutin

Tämä ns. moduloiva suutin on nyt kehitysvaiheessa, jossa hintataso on alkanut laskea ja ensimmäiset hieman alemman spesifikaation järjestelmät ovat saatavissa kohtuulliseen hintaan.

MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY
MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY

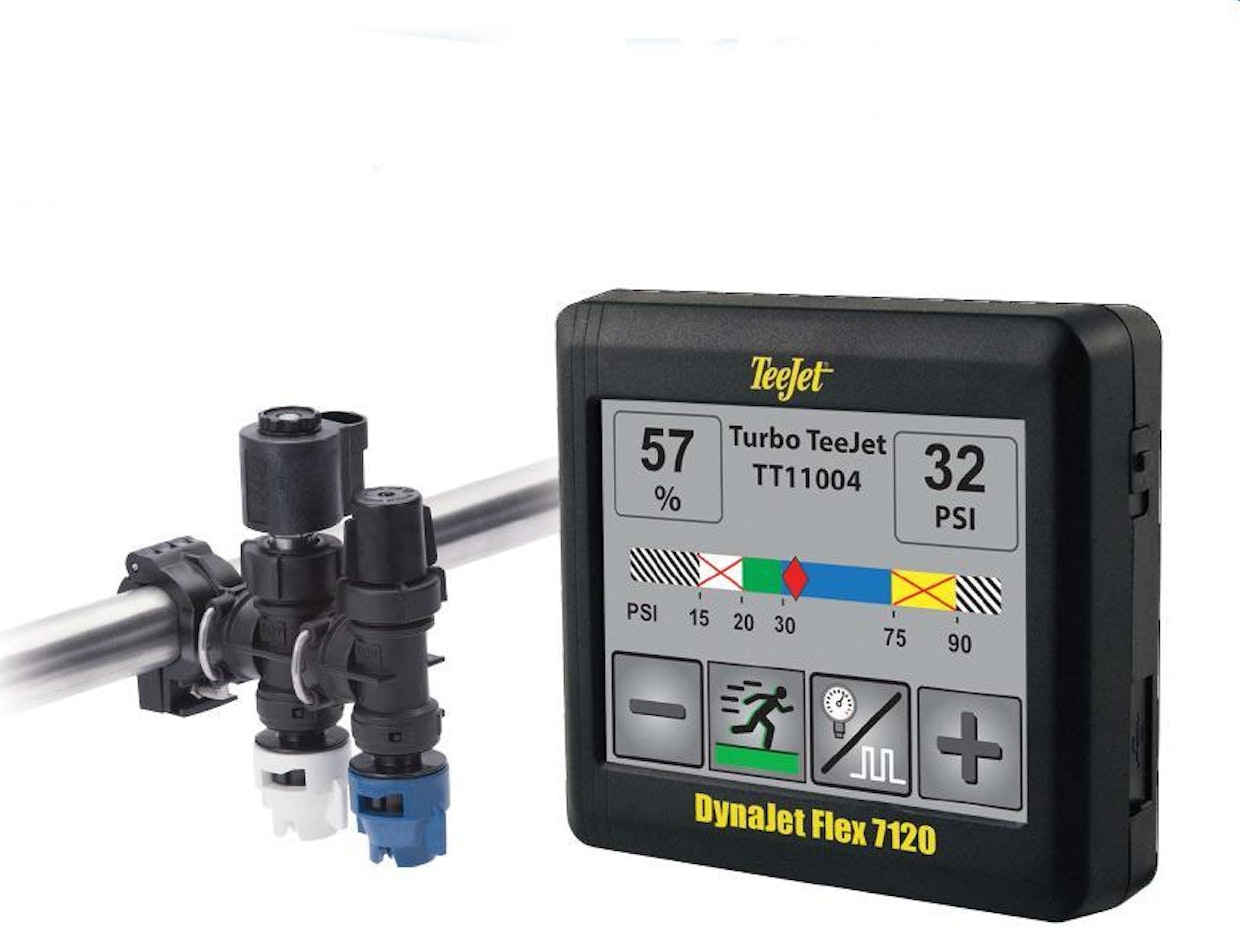

Hieman pidemmälle vietyä modulointia käytetään suutinkohtaisen nestemäärän säätöön, kuten Teejetin Dynajet Flex -järjestelmässä. Se toimii 10 Hz:n maksimitaajuudella, eli pätkii nestevirtaa 10 kertaa sekunnissa. Säätö on lohko-, ei suutinkohtainen, ja Dynajet Flex tarvitsee kaverikseen perinteisen lohkojen ja paineen säädinyksikön. Tämä järjestelmä osaa jo siis säätää ruiskutteen määrää ilman paineen säätöä. ”Ruiskutepulssien” lukumäärä sekunnissa voi siis vaihdella ja täten myös kulloinenkin hehtaariannostelu. Käytännössä pulssit sekoittuvat tavalla, joka tasaa kasvustoon menevän pisaravirran.

Täydellisenä järjestelmänä moduloiva suutin tarkoittaa käytännössä jokaisen suuttimen yksittäisohjausta ISOBUS-standardin ja CAN-väylän kautta. Kuvioon kuuluu myös RTK-tarkan paikkatiedon hyödyntäminen. Jokainen suutin annostelee ruiskutetta vain sinne, minne halutaan ja vain halutun määrän. Yksinkertaisimmillaan, kuten Teejetin DynaJet-systeemissä, käytetään modulointia määräsäätöön, mutta ei hyödynnetä vielä CAN-väylää tai suutinten yksilökohtaista paikannusta.

Uusimmissa järjestelmissä (Raven ja Amazone esimerkkeinä) kyse ei ole yksinomaan suutinkohtaisesta on/off-säädöstä, vaan säätöskaala kattaa koko alueen 0–100 prosenttia. Modulointi siis tarkoittaa, että suuttimen nestevirtausta pätkitään (moduloidaan) jopa useita kymmeniä kertoja sekunnissa. Alkuvaiheessa tuo taajuus on tyypillisesti 10 Hz (10 x sekunnissa), kuten Ravenin Hawkeye:ssa ja parhaimmillaan taajuus on 50 Hz, kuten Amazonen uutuusjärjestelmässä.

Perusversioissa puomi on saatettu jakaa leveämpiin osiin, mutta periaatteessa jokaista suutinta (IP-osoitetta) voidaan hallita yksilöllisesti. Ravenin Hawkeye on esimerkki tällaisestä GPS-pohjaisesta yksittäissuutinten hallinnasta.

MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY
MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY

Sykäysten luku per sekunti määrää siis, miten paljon ruiskutetta hehtaarille annostellaan. Samalla tekniikalla saadaan kaarteissa jokaisesta suuttimesta tulemaan oikea määrä ruiskutetta. Itse suutintekniikka pysyy nykyisellään. Voidaan edelleenkin valita haluttu pisarakoko ja paine. Ne on helppo passailla optimaalisiksi ja ruiskutteen määrää (ajonopeuden vaihdellessa) säädetäänkin pulssien tiheydellä. Paine saa pysyä vakiona, jolloin esimerkiksi tuuliajoa ei synny, kuten tavanomaisilla suuttimilla on riskinä jos ajonopeutta nostetaan.

Vakautta puomistoon

Puomin heilunta – sekä korkeus- että pituussuunnassa – heikentää ruiskutustarkkuutta ja lisää tarpeettoman tuuliajon riskiä.

Mekaaniset puomin vakautusjärjestelmät toimivat varsin hyvin etenkin tasaisella pellolla, mutta rinnepellot ja erilaiset epätasaisuudet heikentävät tarkkuutta. Näihin tilanteisiin saadaan apua ottamalla käyttöön erilaisia sensoripohjaisia aktiivijärjestelmiä. Horsch aloitti tämän linjauksen 2015 Agritechnicassa palkitulla järjestelmällä. Nyt myös Amazone esitteli oman uuden sukupolven puominvakautusjärjestelmän – SwingStop Pron. Siinä on perinteinen 1-pisteripustus iskunvaimennuksineen ja myös puomin pitkittäissuuntainen vaimennus, jonka herkkyyttä on nostettu sensoritekniikkaa ja aktiivihydrauliikkaa hyväksi käyttäen.

MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY
MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY

Lisäksi uutuuteen kuuluu yksilöllinen suutinohjaus. Se on kehitetty yhteistyössä Rometronin ja AgroTopin kanssa. Myös tämä järjestelmä perustuu modulointitekniikkaan. Säätöteknisenä hienoutena Amazonen järjestelmä laskee puomin kiihtyvyydet ja suhteuttaa sen suutinkohtaiseen annosteluun ja käytettyyn ajonopeuteen. Suutinten maksimi on/off-modulointinopeus on 50 Hz.

Hollantilainen Agrifac on myös kehittämässä modulointitekniikkaan perustuvaa suutinohjausta, mutta Agritechnicassa Agrifac ei ollut mukana.

Tuulikulkeuman hallintaan löytyy uuden tekniikan ohella myös vanhoja – jo hyväksi todettuja – konsteja. Suutinvälin pienentäminen 25 senttiin ja puomistojen erilaiset tuulensuojarakenteet ovat edelleenkin käyttökelpoisia. Ruotsalainen Släpduk ja hollantilaiset Wingsprayer ja Dubex ovat esimerkkeinä näistä.

Kasvinsuojelun kokonaishallintaa

Itse ruiskutustekniikan ohella työn suunnittelun ja seurannan työkaluja oli esillä. Erilaiset manageerausohjelmat helpottavat paikkakohtaisen säätilan seurantaa ja tautiennusteiden tekoa, hyödyntävät erilaista kasvustoista kerättävää (NDVI ym. tyyppistä) dataa ja osaavat avustaa ruiskutusohjelmien laadinnassa. Lopuksi ne vielä keskustelevat konejärjestelmien kanssa hyödyntäen ISOBUS- ja CAN-väyliä, ja osaavat toteuttaa paikkakohtaisen ruiskuteannostelun eli ns. VRA-ohjetiedostoja käyttäen.
