Hydrauliikkasarja osa 11: Kuormantunteva osa 2

Kuormantunteva järjestelmä ei voi toimia ilman siihen tarkoitettuja hallintaventtiileitä. Ohjausventtiileillä varustettuja työlaitteita kytkettäessä on huomioitava, onko työlaitteen hydrauliikka rakennettu kiinteätilavuuksista vaiko säätötilavuusjärjestelmää varten.

Tilaajalle

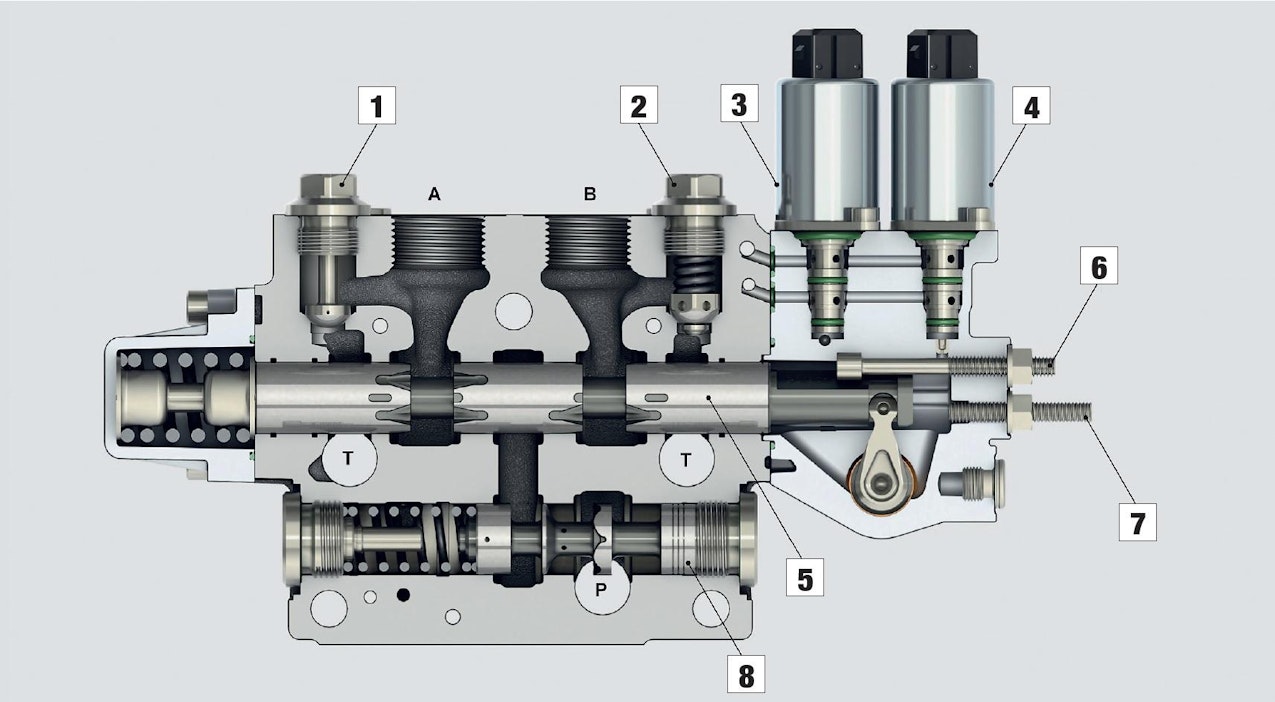

Työkoneen venttiilipöytä muodostuu yleensä tämän tyyppisistä venttiililohkoista. Koska kyseinen suuntaventtiili on tarkoitettu kuormantuntevaan järjestelmään, on siinä suljettu keskiasento. Siinä on myös eräitä järjestelmän toiminnan kannalta tarpeellisia lisäventtiileitä. Työlaitteelle menevät lähdöt on merkitty tunnuksilla A ja B. Kirjain T tarkoittaa paluukanavaa säiliölle. P on pumpulta tuleva kanava. A-lähdön vieressä on kyseisen linjan kavitaationestoventtiili (1). B-lähdön vieressä on B-linjan shokki/kavitaationestoventtiili (2). Sähköiset esiohjausventtiilit (3) ja (4) ohjaavat esiohjauspaineita, jotka liikuttavat suuntaventtiilin pääkaraa (5) tahoilleen. Pääkaraa liikuttava esiohjauspaine riippuu esiohjauskelalle tulevasta jännitteestä, joten ohjaus on proportionaalinen. Säätöruuveilla (6) ja (7) voidaan rajoittaa A- ja B-porteille menevää suurinta virtausta. Painekompensaattori (8) pitää venttiilin kautta ohjatun virtauksen tasaisena painevaihteluista huolimatta. Suurinta työpainetta voi säätää A- ja B-portille kummallekin erikseen LS-painetta rajoittamalla. (Kuva: Hydac International GmbH)

Huolto ja tekniikka|Koneet ja kulkuneuvot

6.10.201512:25

Jussi Laukkanen

Artikkelin aiheet

hydrauliikka

kuormantunteva hydrauliikka

hydrauliikkasarja
