Cat K Series

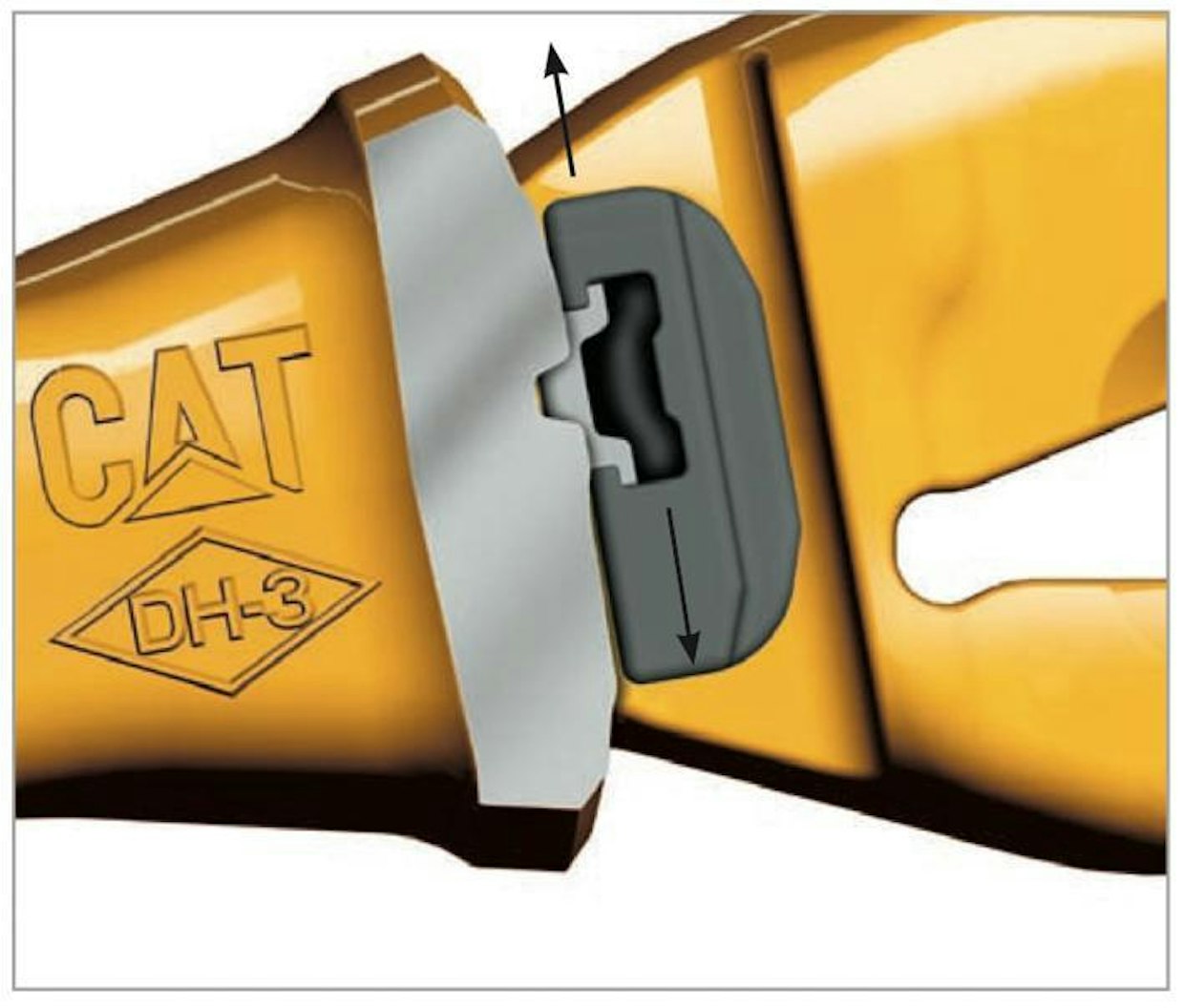

Caterpillar K-sarjan pienemmässä versiossa lukituspala asetetaan ylhäältä alaspäin vasaran avulla. Irrotus tapahtuu lyöntimeisselin kanssa alaspäin lyömällä.

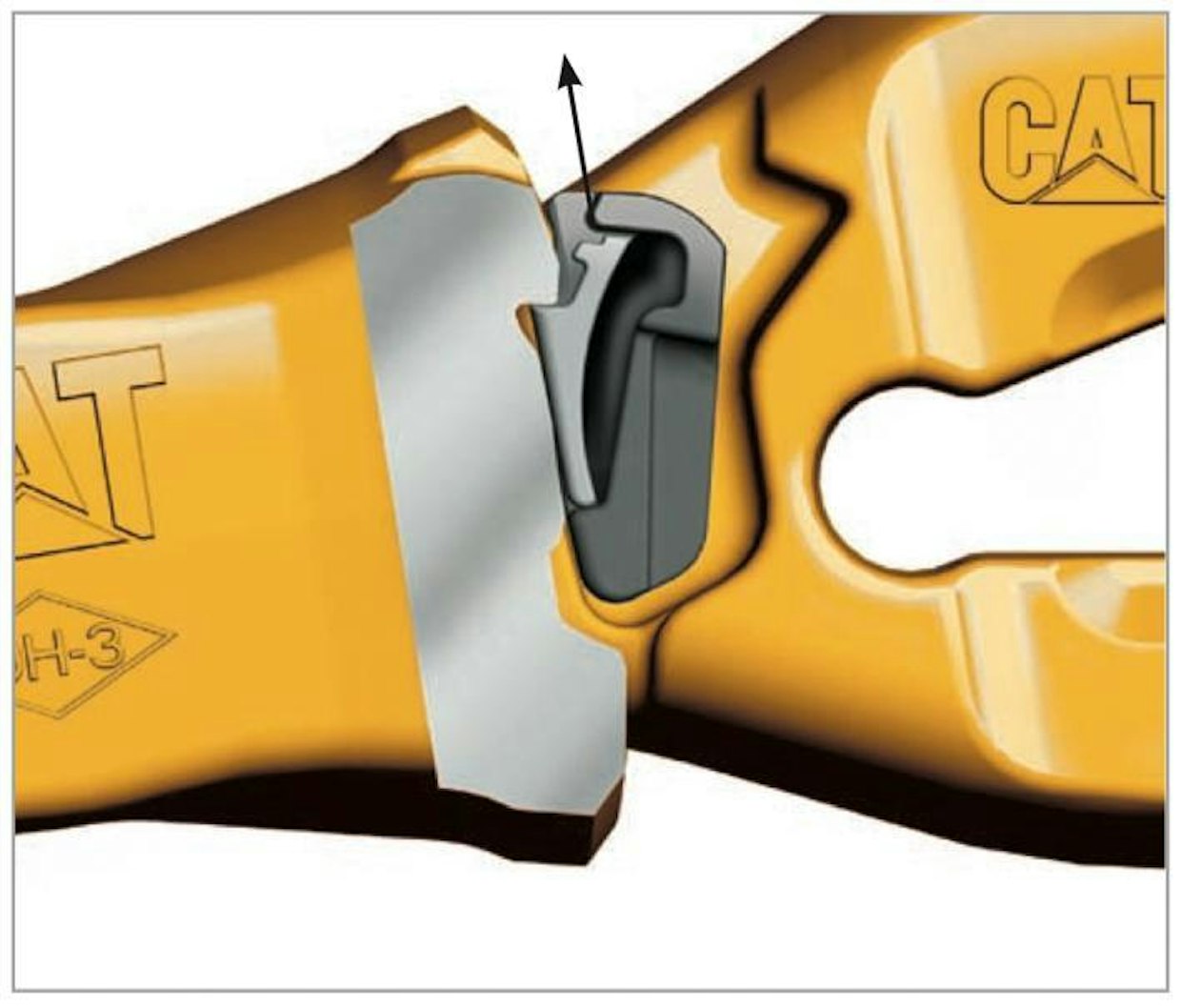

Suuremmissa K-sarjan kynsissä lukituspala asennetaan ja irrotetaan yläsuuntaan. Vasaraa ei tarvita. Sekä asennus että irrotus tapahtuvat vääntöraudan avulla.

Caterpillar K-sarjan pienemmässä versiossa lukituspala asetetaan ylhäältä alaspäin vasaran avulla. Irrotus tapahtuu lyöntimeisselin kanssa alaspäin lyömällä.

Caterpillarin patentoitu K-sarjan kynsijärjestelmä käsittää kaksi versiota, jotka on tarkoitettu eri kokoluokan koneille. Suurempi ja ilman vasaraa asennettava ja irrotettava kynsi on suunniteltu isoille pyöräkuormaimille (988:sta alkaen) ja isoille kaivinkoneille 30 tonnista ylöspäin. Kynsi ohjataan paikalleen kiertoliikkeen avulla. Kierteiset kohoumat istukassa antavat kynnelle tukea kaivutyön aikana. Lukituskappale ei vaadi vasarointia. Se asetetaan käsin paikoilleen ja napsautetaan vääntöraudalla lukitusasentoon. Irrotus tapahtuu nostamalla lukitus ylös vääntöraudalla. On tärkeää huomioida, että oikein asettunut kynsi tuntuu käsin heiluttamalla aavistuksen löysältä. Pienempiä konemalleja varten on vastaava kynsijärjestelmä, joka eroaa lukituksen osalta. Siinä asennus vaatii asennustyökalun ja vasaran, jolla lukitus naputetaan kiinni ja auki.

Jussi Laukkanen
