Schlüter Compact 1150 V 6 – 1350 TV 6
Valmistaja
Mallit
Schlüter Compact 1150 TV 6, Schlüter Compact 1250 TV 6, Schlüter Compact 1250 TV 6, Schlüter Compact 1350 TV 6, Schlüter Compact 1350 TV 6
Vuodet
1983-93
Esittely

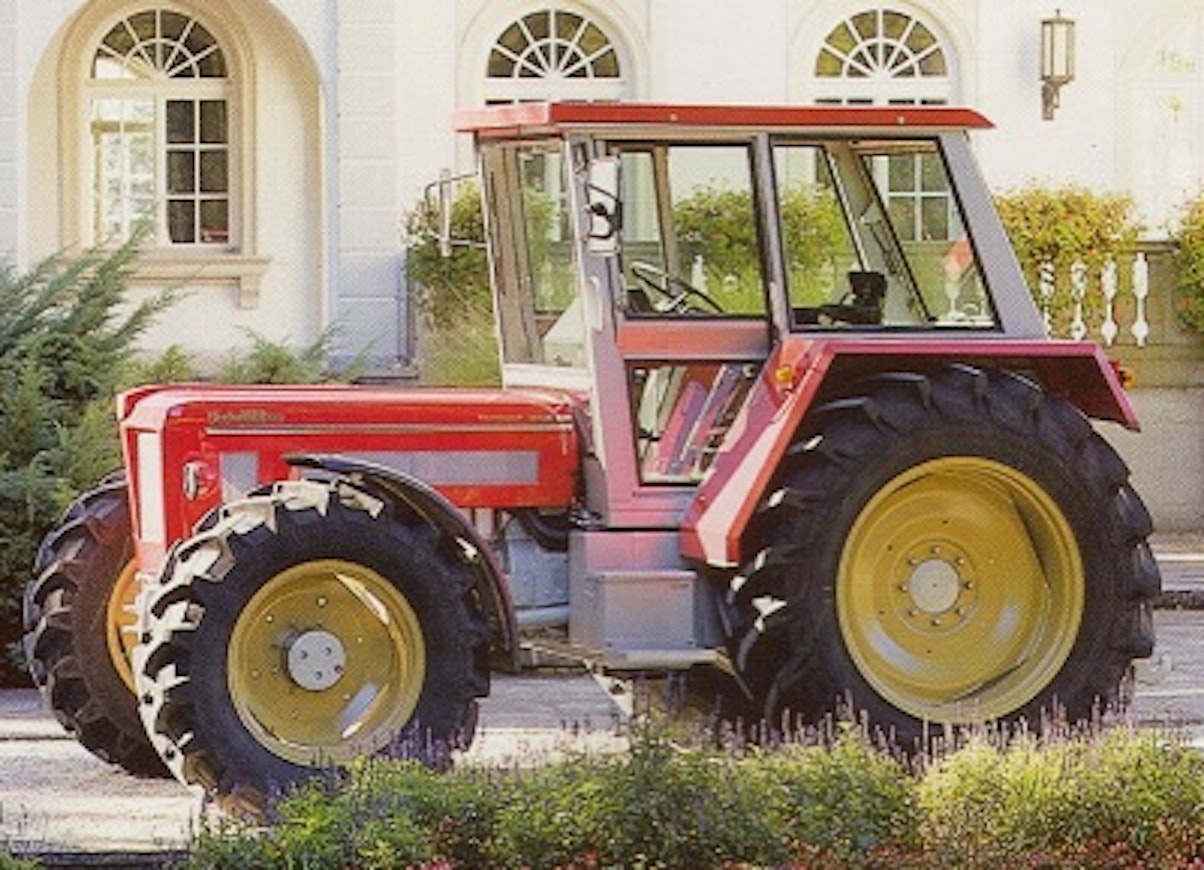

MAN-kuutosilla varustettua Compact-mallistoa laajennettiin tehokkaampiin luokkiin turboahdetuilla malleilla. Näissä malleissa oli turbiinikytkin aina vakiona. Vuonna 1983 esiteltiin 110-hevosvoimainen 1150, seuraavana vuonna 120-hevosvoimainen 1250 ja vuonna 1986 130-hevosvoimainen 1350. Vuonna 1986 esiteltiin myös 50 km/h versiot. 1250:ssa ja 1350:ssa oli 6200 kg nostovoima.
Vuonna 1988 tuli lisävarusteeksi hydraulinen pikavaihde, jolloin vaihteita oli 24+10. Sillä varustetut mallit olivat akseliväliltään pitempiä. Myös vakiomalleissa siirryttiin pitempään akseliväliin vuonna 1990.
Tekniset tiedot
| Malli | Schlüter Compact 1150 TV 6 | Schlüter Compact 1250 TV 6 | Schlüter Compact 1250 TV 6 | Schlüter Compact 1350 TV 6 | Schlüter Compact 1350 TV 6 |
|---|---|---|---|---|---|
| Merkkinimi | Schlüter | Schlüter | Schlüter | Schlüter | Schlüter |
| Maahantuotu Suomeen | Ei | Ei | Ei | Ei | Ei |
| Vuodet | 83-85 | 84-90 | 90-93 | 86-90 | 90-93 |
| Moottorin tyyppi | MAN D 0226 MTE 51 | MAN D 0226 MTE 51 | MAN D 0226 MTXE 51 | MAN D 0226 MCE 51 | MAN D 0226 MCE 51 |
| Sylinteriluku/Turbo/välijäähd. | 6T | 6T | 6T | 6T | 6T |
| Iskutilavuus cm3 | 5687 | 5687 | 5687 | 5687 | 5687 |
| Syl. halk. x iskun pituus mm | 102×116 | 102×116 | 102×116 | 102×116 | 102×116 |
| Nimellisteho hv/kierr. DIN | 110/2200 | 120/2200 | 120/2200 | 130/2200 | 130/2200 |
| Vääntö Nm/kierr. DIN | 428/1300 | 461/1300 | 491/1300 | 530/1300 | 540/1300 |
| Vaihteita | 12+5 | 12+5 | 12+5 | 12+5 | 12+5 |
| Synkronoituja | 12+5 | 12+5 | 12+5 | 12+5 | 12+5 |
| Pikavaihde | lisäv. | lisäv. | lisäv. | lisäv. | lisäv. |
| Suunnanvaihtaja | x | x | x | x | x |
| Nopeudet nimellisk. | 3,1-38,8 | 3,3-40,6 | 3,3-40,6 | 3,3-40,6 | 3,3-40,6 |
| Maksiminopeus km/h | 30/40 | 30/40/50 | 40/50 | 30/40/50 | 40/50 |
| Hydrauliikan tuotto l/min | 45 | 55 | 55 | 55 | 55 |
| Nostolaitehydrauliikka | mek. | mek. | mek. | mek. | mek. |
| Nostovoima kg | 3900/5200 | 6200 | 6200 | 6200 | 6200 |
| Voiman ulosotto | 540/1000 | 540/1000 | 540/1000 | 540/1000 | 540/1000 |
| Jarrut | rumpuj. | rumpuj. | rumpuj. | rumpuj. | rumpuj. |
| Ohjaus | hydrost. | hydrost. | hydrost. | hydrost. | hydrost. |
| Kääntöymp. halk. m neliveto | 8,6 jarrulla | 8,6 jarrulla | 8,6 jarrulla | 8,6 jarrulla | 8,6 jarrulla |
| Eturenkaat neliveto | 12.4R28 | 14.9R28 | 14.9R28 | 14.9R28 | 14.9R28 |
| Takarenkaat neliveto | 18.4R38 | 18.4R38 | 18.4R38 | 18.4R38 | 18.4R38 |
| Paino kg neliveto | 4920 | 5120 | 5120 | 5200 | 5200 |
| Korkeus cm | 271 (260) | 271 (260) | 271 (260) | 271 (260) | 271 (260) |
| Pituus cm (takaveto/neliveto) | 417 | 422 | 431 | 422 | 431 |
| Akseliväli cm (takaveto/neliveto) | 240/244 | 243 | 252 | 243 | 252 |
| Polttoainesäiliö l | 160 | 160 | 140 | 160 | 140 |
| Melutaso dB | 80 | 80 | 81 | 80 | 81 |
| Etuakselin lukko | kitkaj. | kitkaj. | kitkaj. | kitkaj. | kitkaj. |
| Ryömintävaihteisto | lisäv. | lisäv. | lisäv. | lisäv. | lisäv. |
