Case IH Axial-Flow 1640-1680

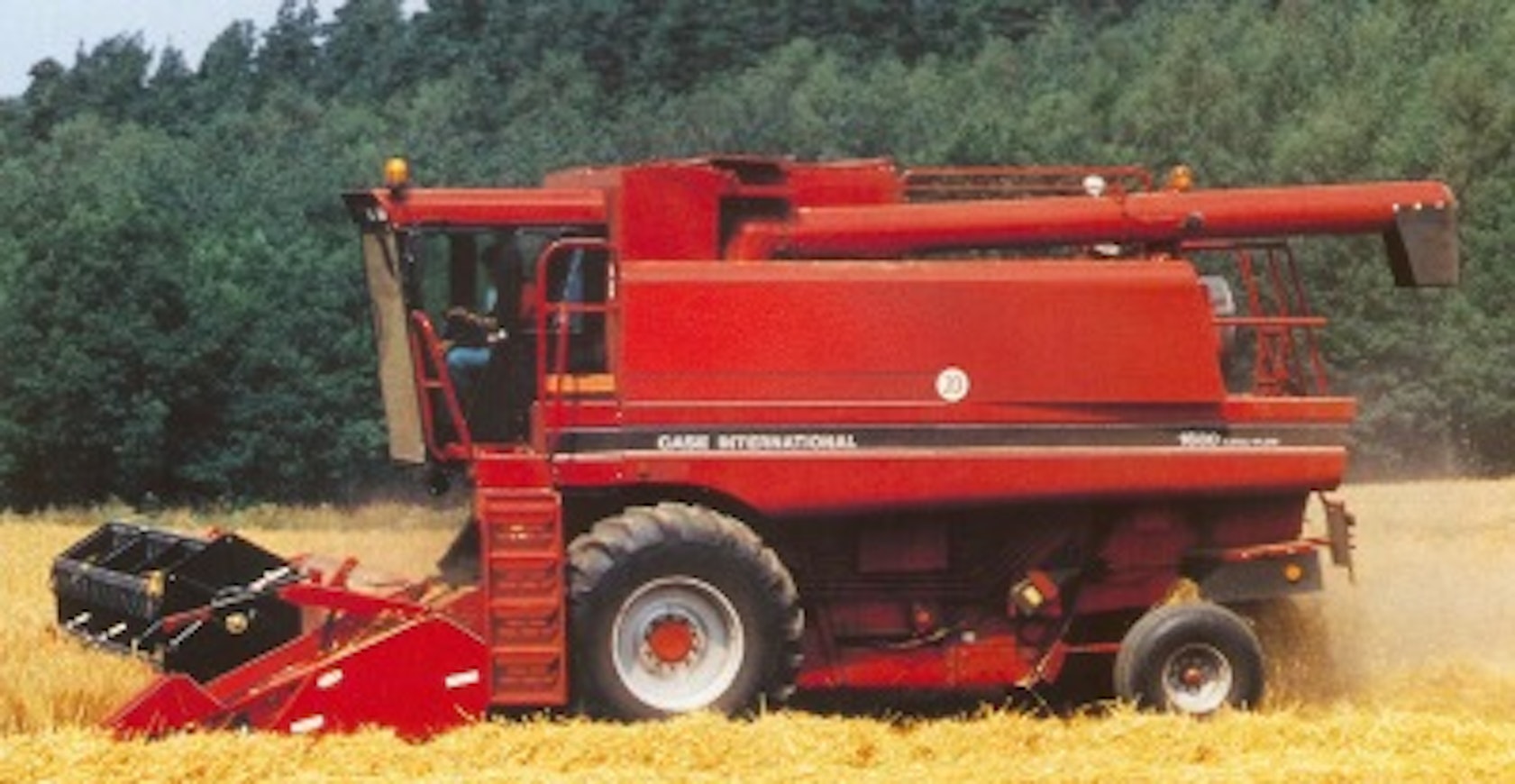

93CaseIH1660

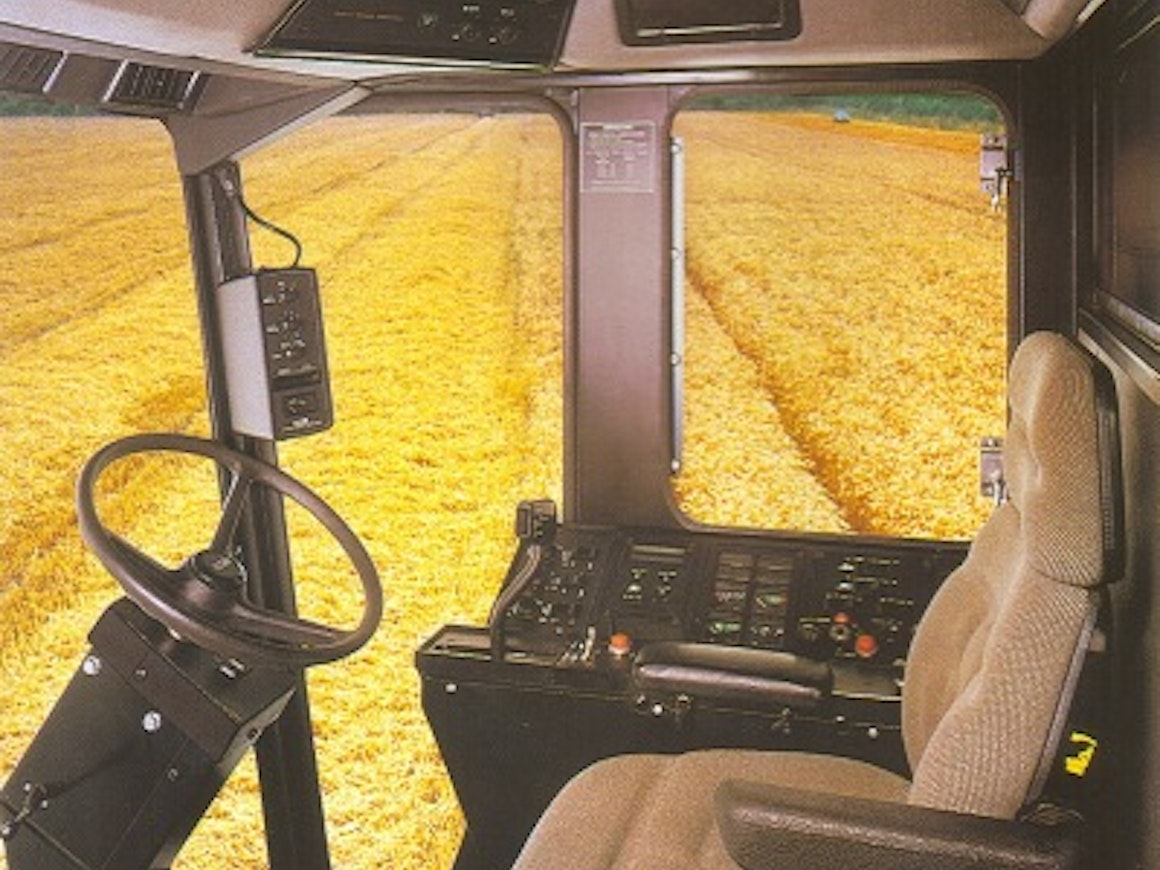

93CaseIH1660ohjaamo
93CaseIH1660
93CaseIH1660ohjaamo
Valmistaja
Case IH
Mallit
Case IH 1640, Case IH 1660, Case IH 1680, Case IH 1640, Case IH 1660, Case IH 1680
Vuodet
1985-94
Esittely

Axial-Flow -puimurien toinen sukupolvi esiteltiin syksyllä 1985. Rakenne oli pääosin entisellään ja uudistukset keskittyivät yksityiskohtiin. Varstasiltoja oli laajennettu ja viljaelevaattoria ja seulastoa suurennettu. Leikkuupöydät oli uusittu 800-sarjasta 1000-sarjaan ja takaisinpyöritys oli nyt vakiona. Laonnostokelan nopeus säätyi automaattisesti ajonopeuden mukaan. Ohjaamon melutasoksi ilmoitettiin 79 dB. 1680:n teho nousi 225 hevosvoimaan välijäähdyttimen ansiosta. 1640:n ja 1660:n moottori oli myös kasvanut 7,6-litraiseksi ja tehoa oli 150 ja 180 hv. Amerikan markkinoilla oli tarjolla myös edelleen 124-hevosvoimainen 1620. Vuonna 1989 IH-moottorit korvattiin Cumminseilla ja tehot kasvoivat aikaisemmasta.

Vuonna 1993 esiteltiin USA:ssa uudistetut mallit 1644/1664/1684. Moottoritehot nousivat 180/215/260 hevosvoimaan huolimatta kierrosluvun pudotuksesta. Myös Euroopassa tehot nousivat, mutta mallinumerot säilyivät entisinä. Tässä vaiheessa Axial-Flow -puimureita oli valmistettu noin 60 000 kappaletta.

Tekniset tiedot
MalliCase IH 1640Case IH 1660Case IH 1680Case IH 1640Case IH 1660Case IH 1680
Maahantuotu SuomeenEiEiEiEiEiEi
Vuodet1985-891985-891985-891989-941989-941989-94
Ensimmäinen myyntivuosi198519851985198919891989
Viimeinen myyntivuosi198919891989199419941994
Moottorin merkkiCase IHCase IHCase IHCumminsCumminsCummins
Moottorin tyyppiD-466DT-466DT-4666TA-5906T-8306TA-830
Iskutilavuus cm3763876387638588383008300
Sylinteriluku/turbo66T6TI6TI6T6TI
Teho hv DIN150180/190225160190235
Polttoainesäiliö l350350465350350465
Voimansiirtohydr.hydr.hydr.hydr.hydr.hydr.
Vaihteita eteen333333
Nopeus min-max. km/h0-200-200-200-200-200-20
Leikkuuleveys vakio cm370430490370430490
Leikkuuleveys vaihtoehto430490540/600430490540/600
Puintikelan halk. cm616176616176
Puintikelan leveys cm282282282282282282
Kohlimet kpl1 lieriö1 lieriö1 lieriö1 lieriö1 lieriö1 lieriö
Kohlimien pinta-ala dm2529529560529529560
Seulaston pinta-ala yht.402402560402402560
Pituus cm678+pöytä678+pöytä678+pöytä678+pöytä678+pöytä678+pöytä
Leveys cm ilman pöytää327327349327327349
Korkeus cm hytteineen395395395395395395
Paino kg ilman pöytää, hytteineen840090009500840090009500
Viljasäiliön tilavuus hl51.163.472.851.163.472.8
Tyhjennyskorkeus cm378378378378378378
Renkaat ed. vakio28L2628L2624.5-3228L2628L2624.5-32
Renkaat ed. vaihtoehto23.1-2623.1-2630.5L32--30.5L32
Renkaat tak. vakio11.0-1614.9-2414.9-2411.0-1614.9-2414.9-24
Laonnostokelan pituussäätöhydr. ohj.hydr. ohj.hydr. ohj.hydr. ohj.hydr. ohj.hydr. ohj.
Laonnostokelan nopeussäätöhydr. ohj.hydr. ohj.hydr. ohj.hydr. ohj.hydr. ohj.hydr. ohj.
Puintikelan nopeussäätöhydr. ohj.hydr. ohj.hydr. ohj.hydr. ohj.hydr. ohj.hydr. ohj.
Siemenseulasääd.sääd.sääd.sääd.sääd.sääd.
Jarrut------
Takaisinpyöritysxxxxxx
Ilmastointilaitexxxxxx
Lämmityslaitexxxxxx
Leikkuupöydän kevennyskaasukellokaasukellokaasukellokaasukellokaasukellokaasukello
Renkaat tak. vaihtoehto-11.0-16----
Teho hv vaihtoehto---180 (93-)215 (93-)260 (93-)
Puintitappiovalvonta---xxx
Leikkuupöydän kallistus------
Tiedot on kerätty pääosin esitteistä. Joissakin tapauksissa lähteissä on keskenään ristiriitaisia tietoja. Tällöin on pyritty valitsemaan luotettavin mahdollinen tieto. Erityisen paljon vaihtelua on nopeuksia koskevissa tiedoissa, jotka vaihtelevat muun muassa rengaskoon mukaan. Renkaiden osalta on ilmoitettu vain Suomessa yleisimmin käytetty koko. Muista mallihistorian aikana tapahtuneista muutoksista on pyritty kertomaan tekstiosuudessa. Etuakselin lukosta käytetään suomalaiseen tapaan termiä hammaslukko kaikkien sataprosenttisten lukkojen osalta.
