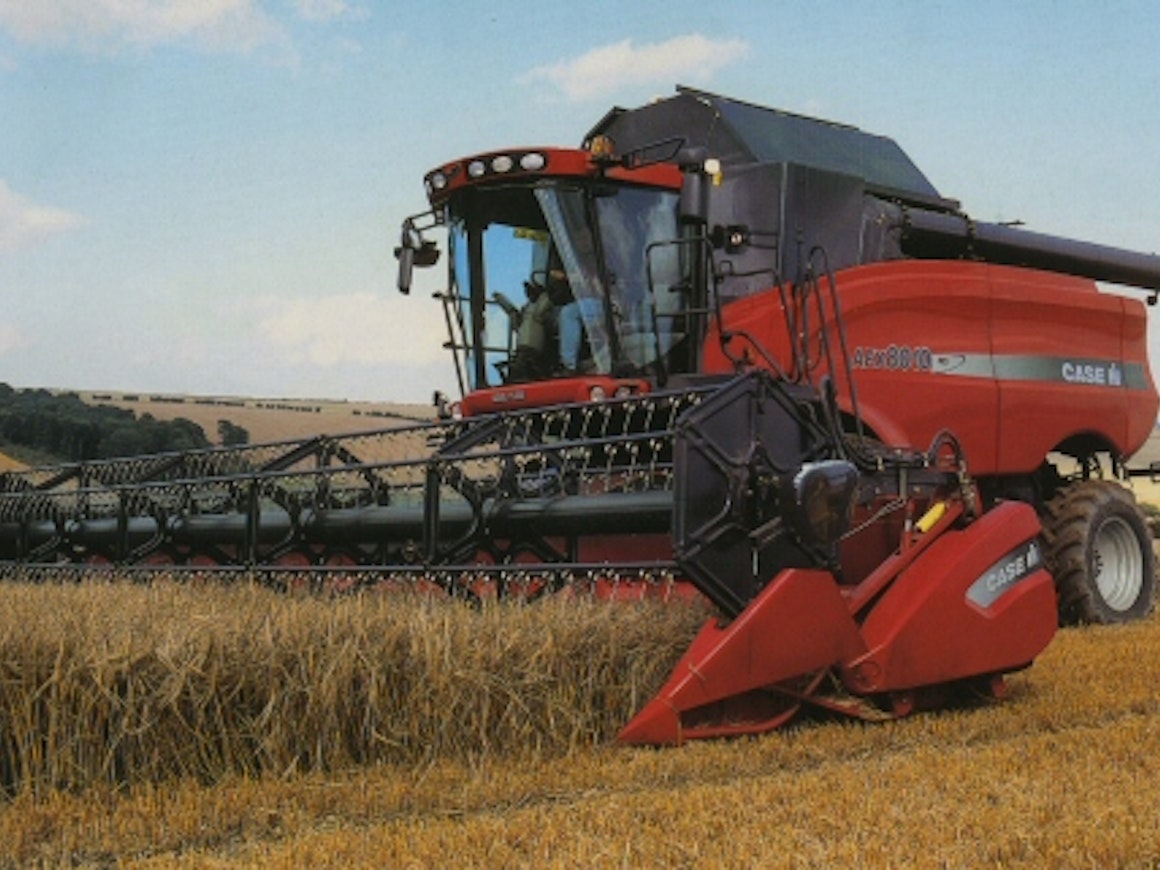

Case IH 7010-9010 AFX

04CaseIHAFX8010
04CaseIHAFX8010ohjaamo
04CaseIHAFX8010
04CaseIHAFX8010ohjaamo
Valmistaja
Case IH
Mallit
Case IH AFX8010, Case IH Axial-Flow 7010, Case IH Axial-Flow 8010, Case IH Axial-Flow 9010
Vuodet
2003-08
Esittely

Vuoden 2003 puinneille valmistui ensimmäinen erä Case IH:n isompaa Axial Flow -puimuria, joka oli saanut mallimerkinnäkseen AFX8010. Yleistyneeseen tyyliin kylkipaneelit olivat saaneet muovimateriaalin mahdollistamat virtaviivaiset muodot. Moottori oli 10,3-litrainen ja 24-venttiilinen. Nimellisteho oli 400 hv ja säiliötä ajon aikana tyhjennettäessä oli mahdollista 446 hv maksimiteho. Viljasäiliö oli Euroopassa 105-hehtoinen ja sen luvattiin tyhjentyvän minuutissa. New Hollandin tehtaalla Belgiassa valmistettuja leikkuupöytiä oli normaali (450 mm), pitkä (600 mm) ja pituudeltaan ohjaamosta säädettävä (510-1010 mm).

Lieriön halkaisija oli 2388 AFX:n tapaan 762 milliä. Erottelualuetta oli kasvatettu 135 asteesta 180 asteeseen. Kiilahihnojen määrää puimurissa oli pudotettu kahdeksasta kolmeen käyttämällä lieriön vetoon hydromekaanista CVT-vaihteistoa. Päivittäisiä voitelukohteita ei ollut yhtäkään. Seulastoa oli kasvatettu ja se oli rinteessä kallistuva 17 asteeseen asti. Ohjaamo oli entistä suurempi. Kosketusnäyttö oli samanlainen kuin 2388:ssa. Sähköjärjestelmä perustui CAN-väylään.

Vuonna 2006 tuli pienitehoisempi malli 7010, jossa koneisto oli 8010:aa kapeampi. Vuonna 2007 esiteltiin 9010, jossa oli 13,0-litrainen moottori. USA:ssa mallistoon kuului myös 6,7-litraisella moottorilla varustettu 5010.

Tekniset tiedot
MalliCase IH AFX8010Case IH Axial-Flow 7010Case IH Axial-Flow 8010Case IH Axial-Flow 9010
Valinnat
Maahantuotu SuomeenEiEiEiEi
Vuodet2003-062006-082006-082007-08
Ensimmäinen myyntivuosi2003200620062007
Viimeinen myyntivuosi2006200820082008
Teho hv400354405466
Moottorin merkkiIvecoIvecoIvecoIveco
Moottorin tyyppiCursor 10Cursor 9Cursor 10Cursor 13
Iskutilavuus cm31030887091030812880
Sylinteriluku/turbo6TI6TI6TI6TI
Teho hv ISO400(446)354(394)405(455)466(530)
Polttoainesäiliö l1000100010001000
Voimansiirtohydr.hydr.hydr.hydr.
Vaihteita eteen4444
Leikkuuleveys vakio cm610610732732
Leikkuuleveys vaihtoehto732-915732-915915915
Laonnostokelan halk. cm107107107107
Leikkuupöydän pituus cm45454545
Puintikelan halk. cm76767676
Puintikelan leveys cm261261261261
Kohlimet kpl1 lieriö1 lieriö1 lieriö1 lieriö
Seulaston pinta-ala yht.650540650650
Pituus cm796+pöytä796+pöytä796+pöytä796+pöytä
Leveys cm ilman pöytää350351351351
Korkeus cm hytteineen391390390390
Paino kg ilman pöytää, hytteineen16182149431648816800
Viljasäiliön tilavuus hl105105105105
Tyhjennyskorkeus cm436436436462
Renkaat ed. vakio650/75R32710/70R38710/70R38900/60R32
Renkaat ed. vaihtoehto1050/50R321050/50R321050/50R321050/50R32
Renkaat tak. vakio460/70R24460/70R24460/70R24600/65R28
Renkaat tak. vaihtoehto600/65R28600/65R28600/65R28-
Laonnostokelan pituussäätöhydr. ohj.hydr. ohj.hydr. ohj.hydr. ohj.
Laonnostokelan nopeussäätöhydr. ohj.hydr. ohj.hydr. ohj.hydr. ohj.
Puintikelan nopeussäätöhydr. ohj.hydr. ohj.hydr. ohj.hydr. ohj.
Siemenseulasääd.sääd.sääd.sääd.
Jarrut----
Takaisinpyöritysxxxx
Ilmastointilaitexxxx
Lämmityslaitexxxx
Puintitappiovalvontaxxxx
Pellon pintaa myötäilevä pöytäxxxx
Automaattikelluntaxxxx
Rinnepuintiseulastoxxxx
Leikkuupöydän kallistus----
Leikkuupöydän kevennysautom.autom.autom.autom.
Tiedot on kerätty pääosin esitteistä. Joissakin tapauksissa lähteissä on keskenään ristiriitaisia tietoja. Tällöin on pyritty valitsemaan luotettavin mahdollinen tieto. Erityisen paljon vaihtelua on nopeuksia koskevissa tiedoissa, jotka vaihtelevat muun muassa rengaskoon mukaan. Renkaiden osalta on ilmoitettu vain Suomessa yleisimmin käytetty koko. Muista mallihistorian aikana tapahtuneista muutoksista on pyritty kertomaan tekstiosuudessa. Etuakselin lukosta käytetään suomalaiseen tapaan termiä hammaslukko kaikkien sataprosenttisten lukkojen osalta.
