Case IH Magnum 225-335

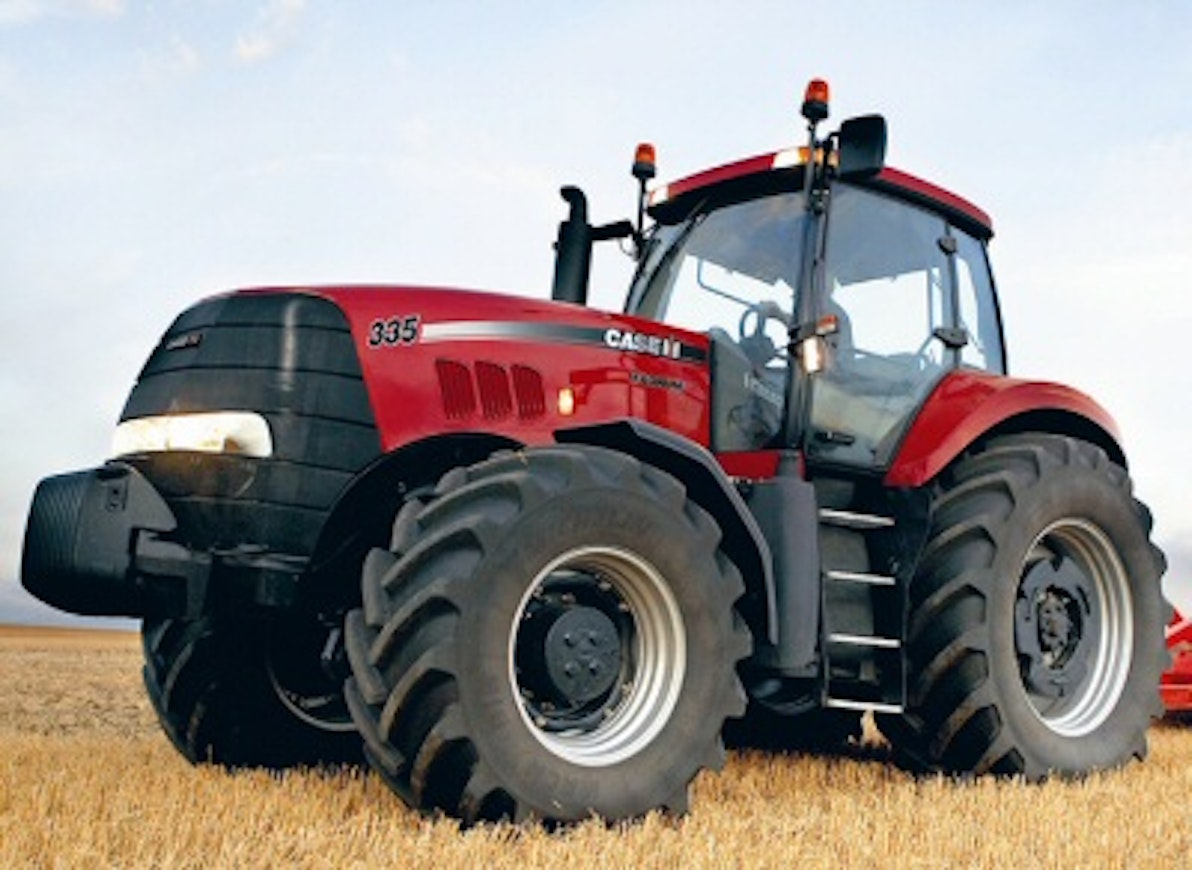

09CaseIHMagnum335

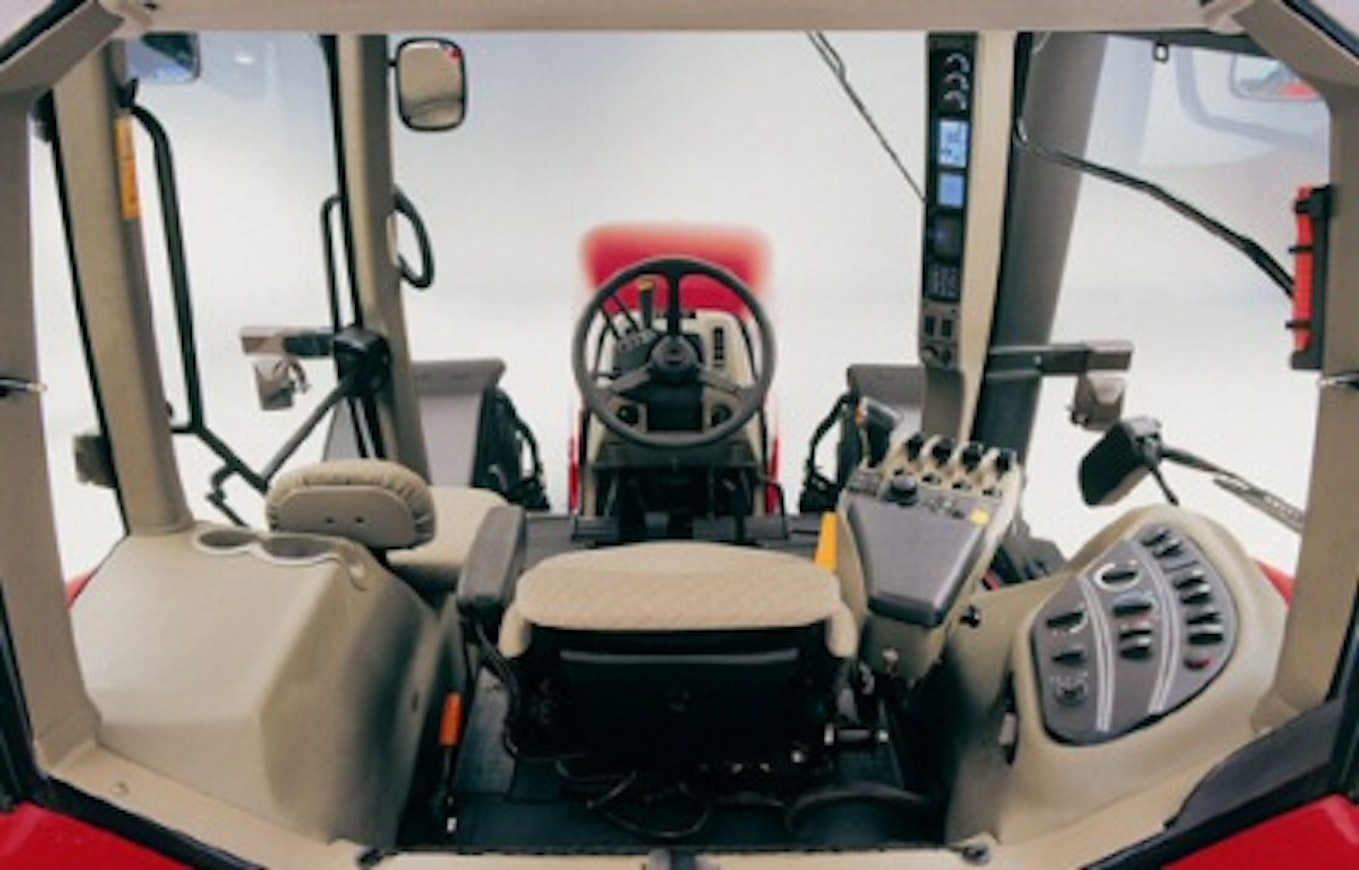

09CaseIHMagnumOhjaamo

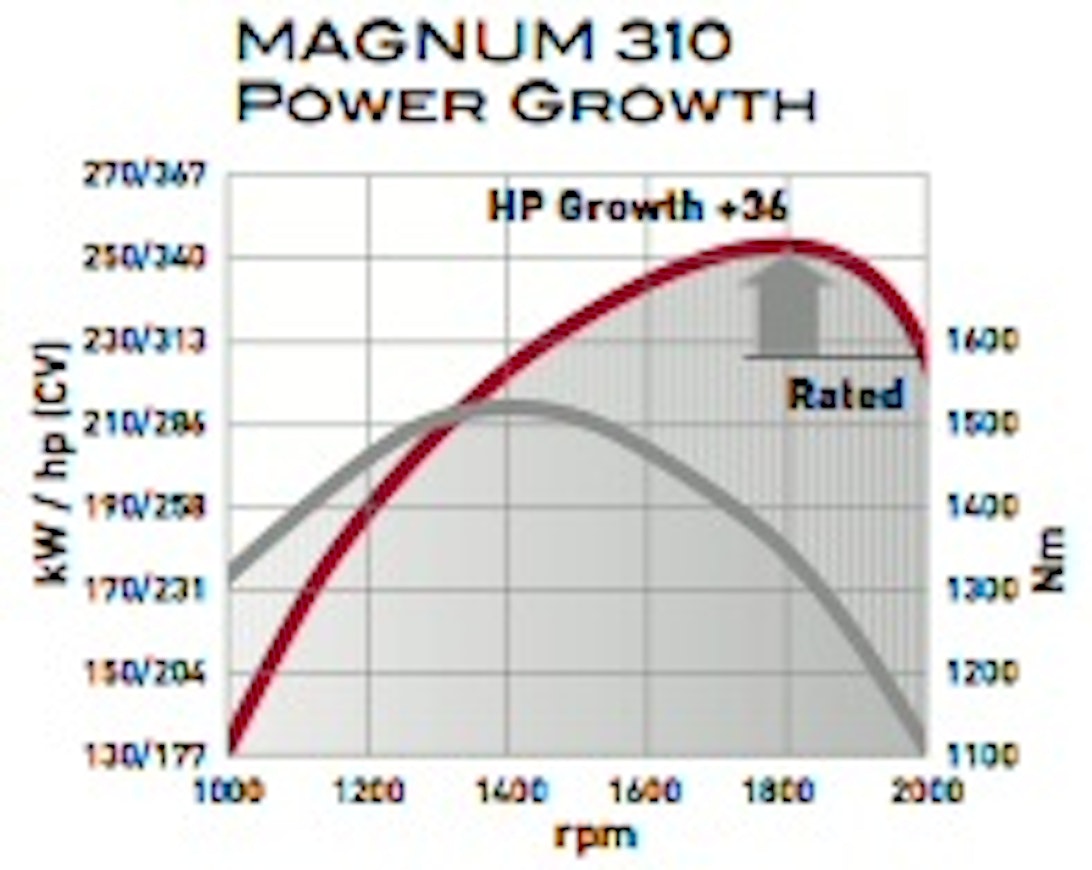

09CaseIHMagnum310tehot
09CaseIHMagnum335
09CaseIHMagnumOhjaamo
09CaseIHMagnum310tehot
Valmistaja
Case IH
Mallit
Case IH Magnum 225, Case IH Magnum 250, Case IH Magnum 280, Case IH Magnum 280, Case IH Magnum 310, Case IH Magnum 335
Vuodet
2005-11
Esittely

Uuden sukupolven Magnumit esiteltiin vuoden 2005 lopussa. Ne saivat sisarmallikseen New Hollandille T8000-sarjan. Edeltäjien tavoin mallien välillä oli kuitenkin merkittäviä eroja. Magnumin moottori oli edelleen korkealla etuakselin päällä ja sen yhdisti vaihdelaatikkoon välikardaani. NH:sta poiketen suurempien mallien moottori oli kasvanut 9,0-litraiseksi. Moottorit olivat 4-venttiilisiä Cumminseja, nyt yhteispaineruiskutuksella varustettuna.

Vaihteisto oli 18+4 -vaihteinen täyspowershift, jota Euroopassa yleensä täydensi lisävaihde, joka ensi kertaa mahdollisti Magnumille 50 km/h huippunopeuden. Lisävarusteena sai 6-portaisen ryömintävaihteiston. Uusi vaihteistoautomatiikka (APM) valitsi sopivan vaihteen ja kierrokset sen perusteella, mitä kuljettaja vivulla asetti ajonopeudeksi ja kuinka paljon tehoa tarvittiin. Hydrauliikan säätötilavuuspumpun sai haluamansa tehoisena: 166, 224 tai kaksoispumpulla 284 l/min. Hydraulinen etuakselin jousitus oli lisävarusteena, ohjaamon jousitusta ei ollut tarjolla. Lähes kaikki hallintalaitteet oli keskitetty kyynärnojaan ja mittarit etupilariin. Ohjaamon melutaso oli 73 dB.

Tekniset tiedot
MalliCase IH Magnum 225Case IH Magnum 250Case IH Magnum 280Case IH Magnum 280Case IH Magnum 310Case IH Magnum 335
MerkkinimiCase IHCase IHCase IHCase IHCase IHCase IH
Maahantuotu SuomeenEiKylläKylläKylläKylläKyllä
Vuodet2005-112005-112005-082008-112005-112007-11
Moottorin tyyppi6TAA-83046TAA-83046TAA-83046TAA-90046TAA-90046TAA-9004
Sylinteriluku/Turbo/välijäähd.6TI6TI6TI6TI6TI6TI
Iskutilavuus cm3826882688268888088808880
Syl. halk. x iskun pituus mm114×135114×135114×135114×145114×145114×145
Nimellisteho hv/kierr. ISO224/2000251/2000279/2000279/2000309/2000309/2000
Maksimiteho hv/kierr. ISO257/1800285/1800313/1800313/1800345/1750345/1750
Vääntö Nm/kierr. ISO1117/14001271/14001395/14001395/14001566/14001566/1400
Vaihteita18+418+418+418+418+418+4
Synkronoituja18+418+418+418+418+418+4
Pikavaihdepowershiftpowershiftpowershiftpowershiftpowershiftpowershift
Suunnanvaihtajahydr.hydr.hydr.hydr.hydr.hydr.
Nopeudet nimellisk.3,2-40,03,2-40,03,2-40,03,2-40,03,2-40,03,2-40,0
Maksiminopeus km/h40 (50)40 (50)40 (50)40 (50)40 (50)40 (50)
Hydrauliikan tuotto l/min166 (224/284)166 (224/284)166 (224/284)166 (224/284)166 (224/284)175 (236/297)
Hydrauliikan paine bar210210210210210210
Nostolaitehydrauliikkasähk.sähk.sähk.sähk.sähk.sähk.
Nostovoima kg85509130913091301020010200
Voiman ulosotto100010001000100010001000
Jarrutöljyk. levyj.öljyk. levyj.öljyk. levyj.öljyk. levyj.öljyk. levyj.öljyk. levyj.
Ohjaushydrost.hydrost.hydrost.hydrost.hydrost.hydrost.
Kääntöymp. halk. m neliveto9.69.69.69.69.69.6
Eturenkaat neliveto600/65R28600/70R30600/70R30600/70R30600/70R30600/70R30
Takarenkaat neliveto620/70R42710/70R42710/70R42710/70R42710/70R42710/70R42
Paino kg neliveto129001290012900129001310013100
Korkeus cm315320320320320320
Pituus cm (takaveto/neliveto)595595595595595595
Akseliväli cm (takaveto/neliveto)301301301301301301
Polttoainesäiliö l682682682682682682
Melutaso dB737373737373
Umpinainen ohjaamoxxxxxx
Etuakselin lukkokitkaj.kitkaj.kitkaj.kitkaj.kitkaj.kitkaj.
Tasausp. lukkoautomatiikkaxxxxxx
Ilmajousitettu istuinxxxxxx
Ilmastointixxxxxx
Ajotietokonexxxxxx
Ryömintävaihteistolisäv.lisäv.lisäv.lisäv.lisäv.lisäv.
