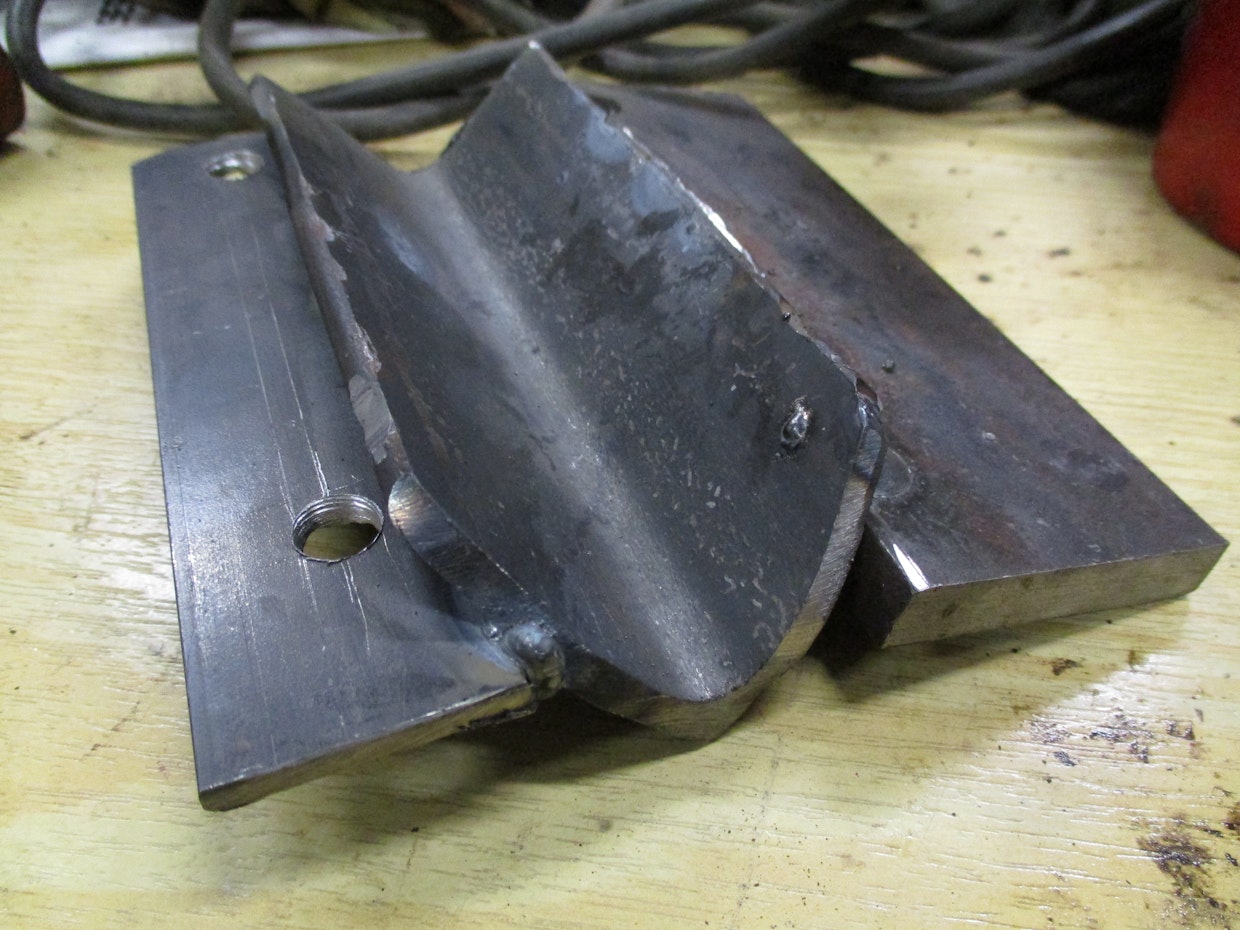

Tuli tarve kiilaurajyrsimelle. Pienellä internetin selaamisella löytyi potentiaalinen idea: karahiomakoneen asentaminen sorvin teräpitimeen. Työkalun teko lähti liikkeelle 40x40x4 mm kulmaraudan pätkästä, jonka päälle asetin hiomakoneen.
Projektin mielenkiintoisin vaihe oli, kun kulmarauta piti saada asetettua 45 asteen kulmaan ja hiomakone oikeaan asentoon sen päälle. Osat kohdistettiin oikeille paikoilleen sorvin pakkaa, kärkipylkkää teränpidintä ja kelkkoja käyttämällä (katso kuva). Klemmareita kiristämällä ja kulmarautaa sopivasti kääntämällä osat saatiin oikeaan asentoon. Sitten kiinnihitsaus, jonka jälkeen kappale sai jäähtyä rauhassa vetelyiden vähentämiseksi. Tarkastus osoitti, että kappale oli hieman vääntynyt hitsauksen aikana, mutta onneksi se oli taipunut alaspäin, joten sen pystyi kompensoimaan käyttämällä shimmejä.

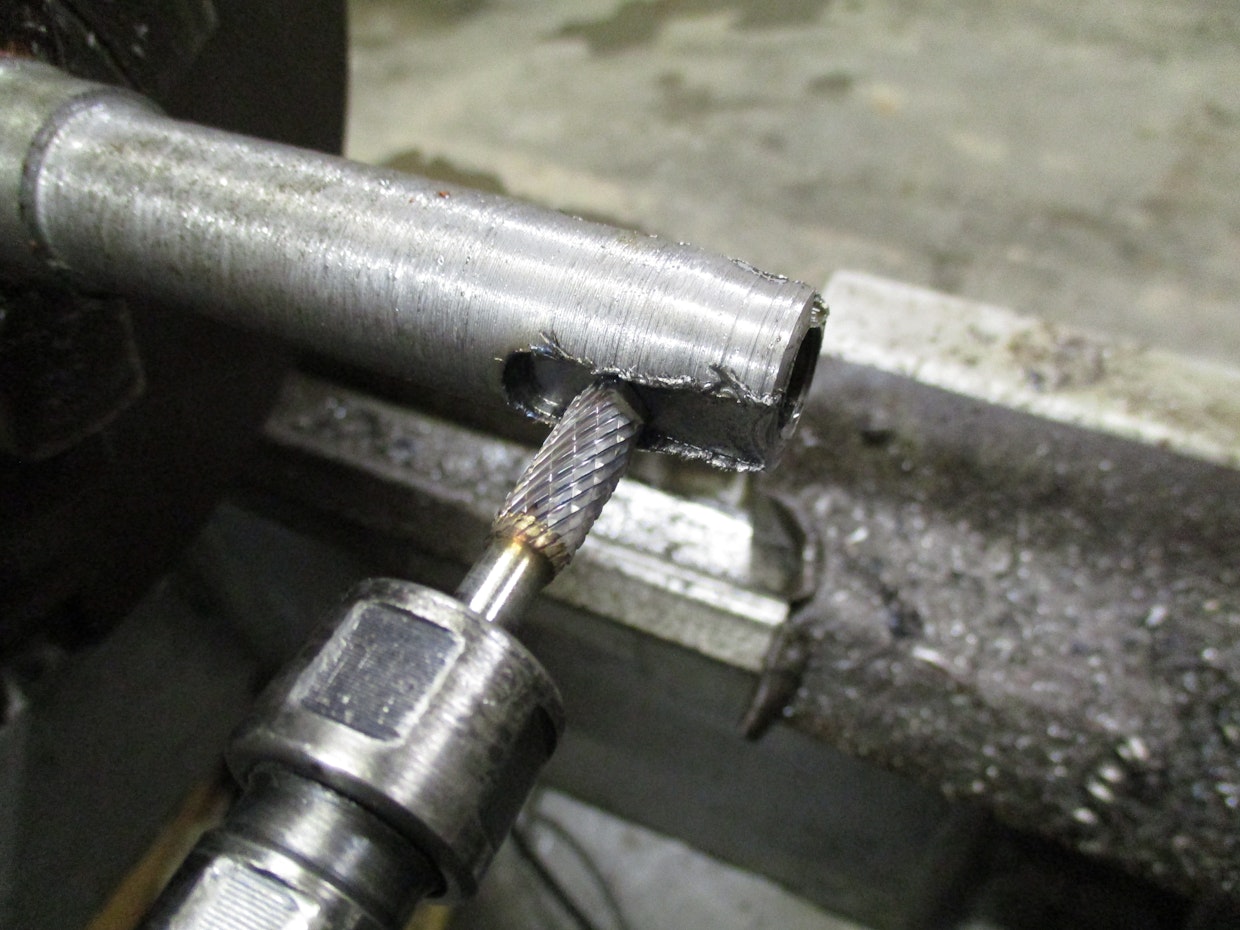

Koeajo antoi positiivisen vaikutelman työkalusta. Hyvän lopputuloksen varmistamiseksi työstettävän akseli tulee olla viivasuorassa (mitattuna heittokellolla) niin, että hiomakoneen terä kulkee tasan kappaleen keskellä. Kiilauran karkeampaa jyrsimisiä varten hiomakoneen kierroksia tulee rajoittaa esim. painetta alentamalla terän palamisen estämiseksi. Vasta viimeisellä ajolla voi mennä täyskierroksilla.
Suurikokoisen ruuvipenkin leukojen välissä pienen kappaleen työstäminen ei ole helppoa ja hyvin hento osa saattaa särkyä, jos puristusvoimaa ei saa annosteltua sopivasti. Somerolta tuli ajatus pultata pieni ruuvipenkki kiinni parikymmentä senttiä pitkään T-profiilin pätkään. Kun pieni puristin kiinnitetään T-profiilista isoon ruuvipenkkiin on käsillä hyvin paikoillaan pysyvä penkki pieneen työhön.
Tynnyrin voi aina säilyttää pystyasennossa ja ottaa sen sisältöä ulos tynnyripumpun avulla. Pieniä kertamääriä on kuitenkin helpompi valuttaa suoraan astiaan hanan kautta, mikäli tynnyriä voi pitää vaakatasossa sopivan telineen avulla.
Penkin rakentaminen 100 x 100 puutavarasta on helppo työ. Yksi vaihtoehto on taivuttaa putkesta oheisen kuvan mallinen teline. On myös mahdollista rakentaa teline valmiista pakoputkimutkista, joissa on muhvipäät niiden yhteen liittämistä varten. Tynnyritelineen alla on oltava valuma-allas, johon telineessä olevan tynnyrin koko sisältö mahtuu vuodon sattuessa.
