Ilouutinen tuleville rahtisahureille - Siirrettävän Slidetec-kenttäsirkkelin ensinäytös

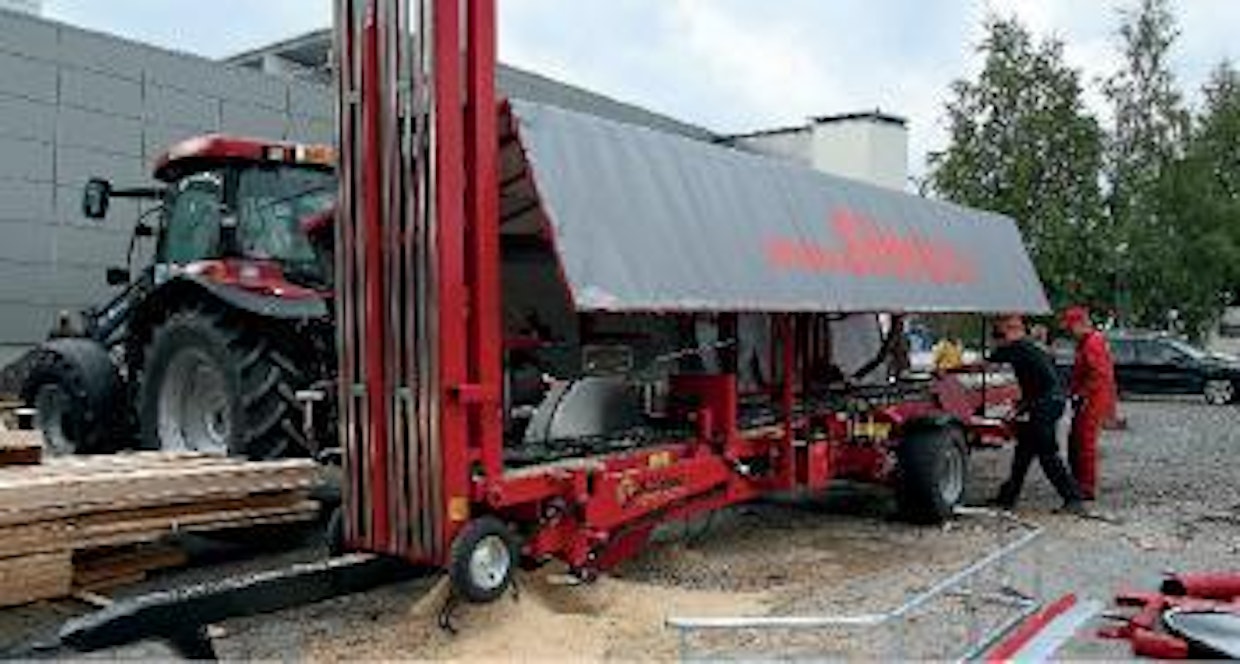

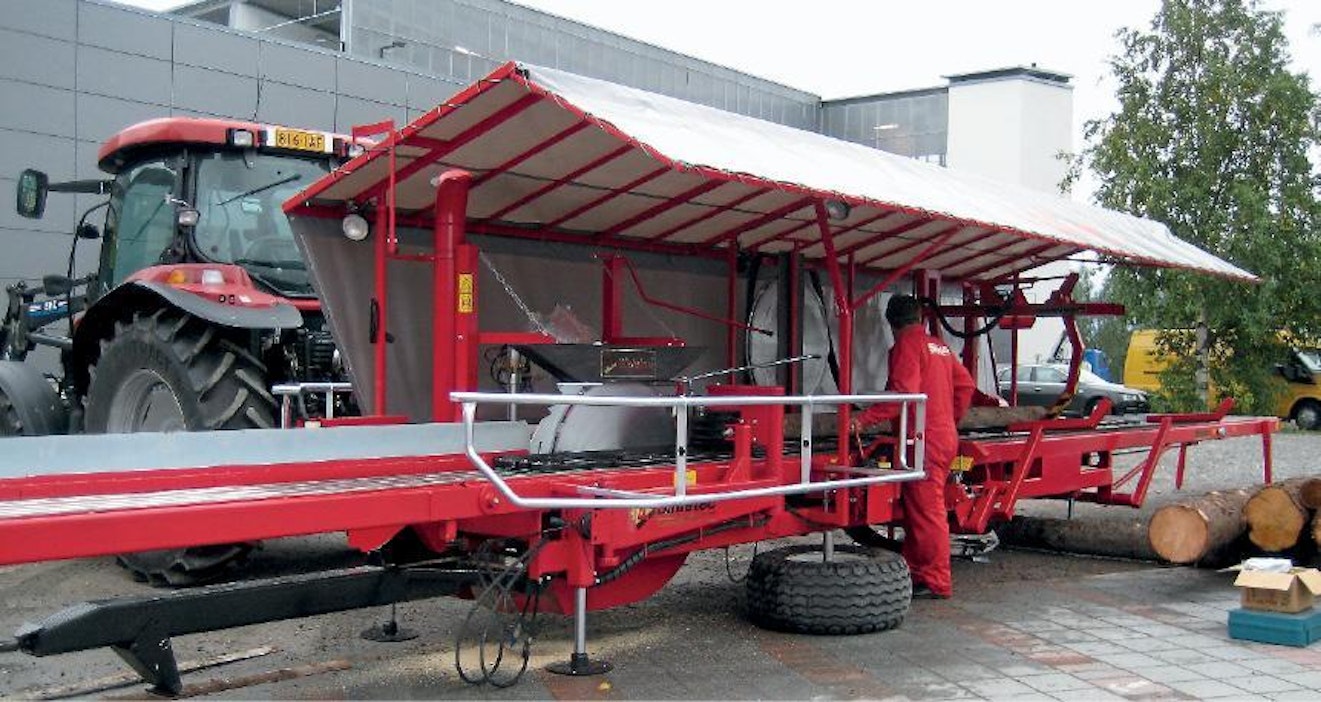

Ensimmäisen siirrettävän Slidetec-sirkkelin valmistuminen Puu- ja bioenergia näyttelyyn meni niin täpärälle, että Tommi Laine sahasi sillä ensimmäisen puun vasta näyttelykentällä. Slideteciä  on valmistettu vuodesta 2000 lähtien kiinteärunkoisena. Merkin erikoisuus on patentoitu liukupöytä ilman perinteisiä pöydän rullia. Siirrettävä Slidetec on vastaavaa kiinteää sirkkeliä noin 15 000 euroa kalliimpi.
Ensimmäisen siirrettävän Slidetec-sirkkelin valmistuminen Puu- ja bioenergia näyttelyyn meni niin täpärälle, että Tommi Laine sahasi sillä ensimmäisen puun vasta näyttelykentällä. Slideteciä on valmistettu vuodesta 2000 lähtien kiinteärunkoisena. Merkin erikoisuus on patentoitu liukupöytä ilman perinteisiä pöydän rullia. Siirrettävä Slidetec on vastaavaa kiinteää sirkkeliä noin 15 000 euroa kalliimpi.

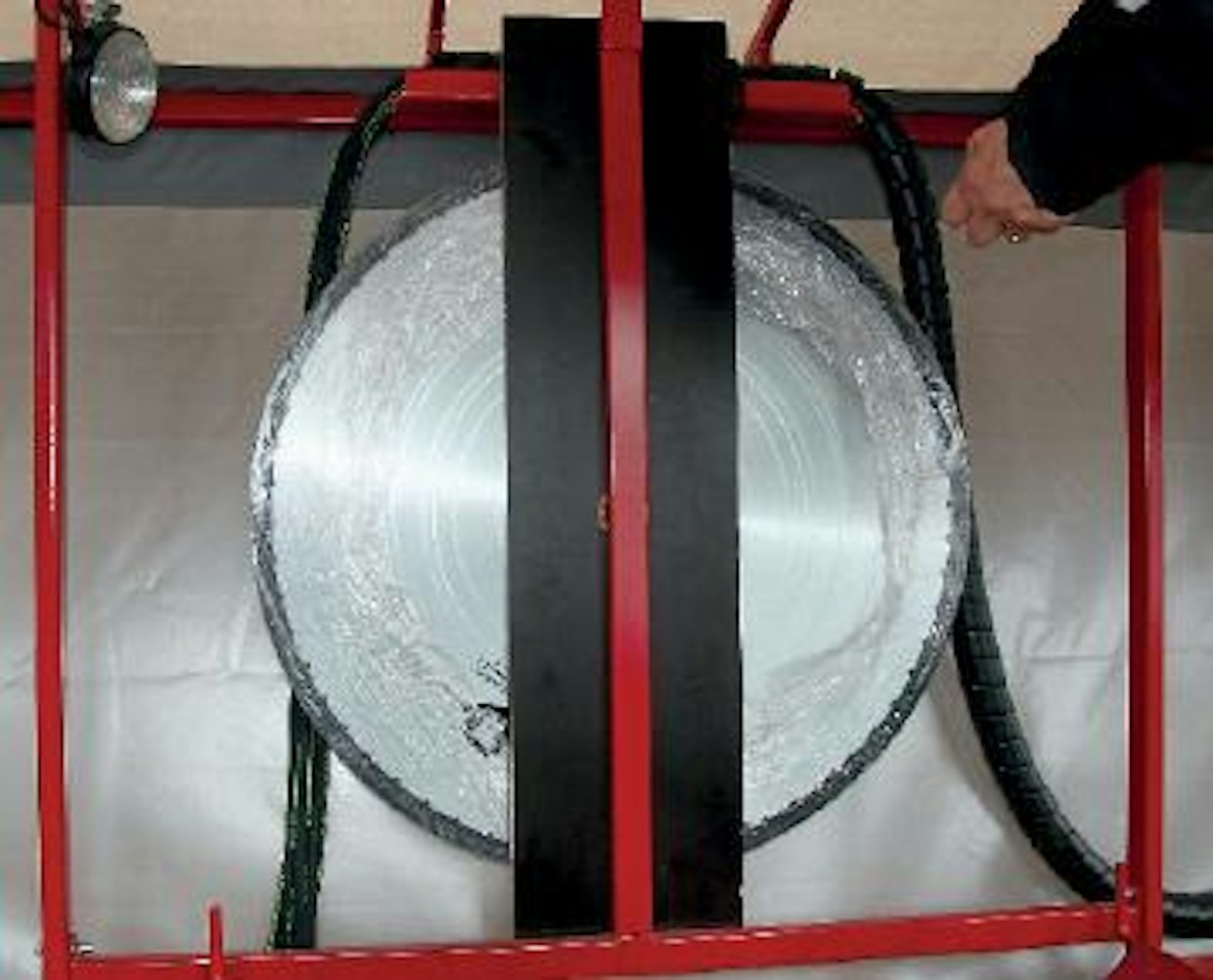

Kaikille keikkatöissä tarvittaville sahausvarusteille on omat täsmäpaikkansa. Mitään ei pääse unohtumaan, eikä siirron aikana katoamaan. Hyvästä esimerkistä käyköön kuvan varaterä telineineen.
Kaikille keikkatöissä tarvittaville sahausvarusteille on omat täsmäpaikkansa. Mitään ei pääse unohtumaan, eikä siirron aikana katoamaan. Hyvästä esimerkistä käyköön kuvan varaterä telineineen.

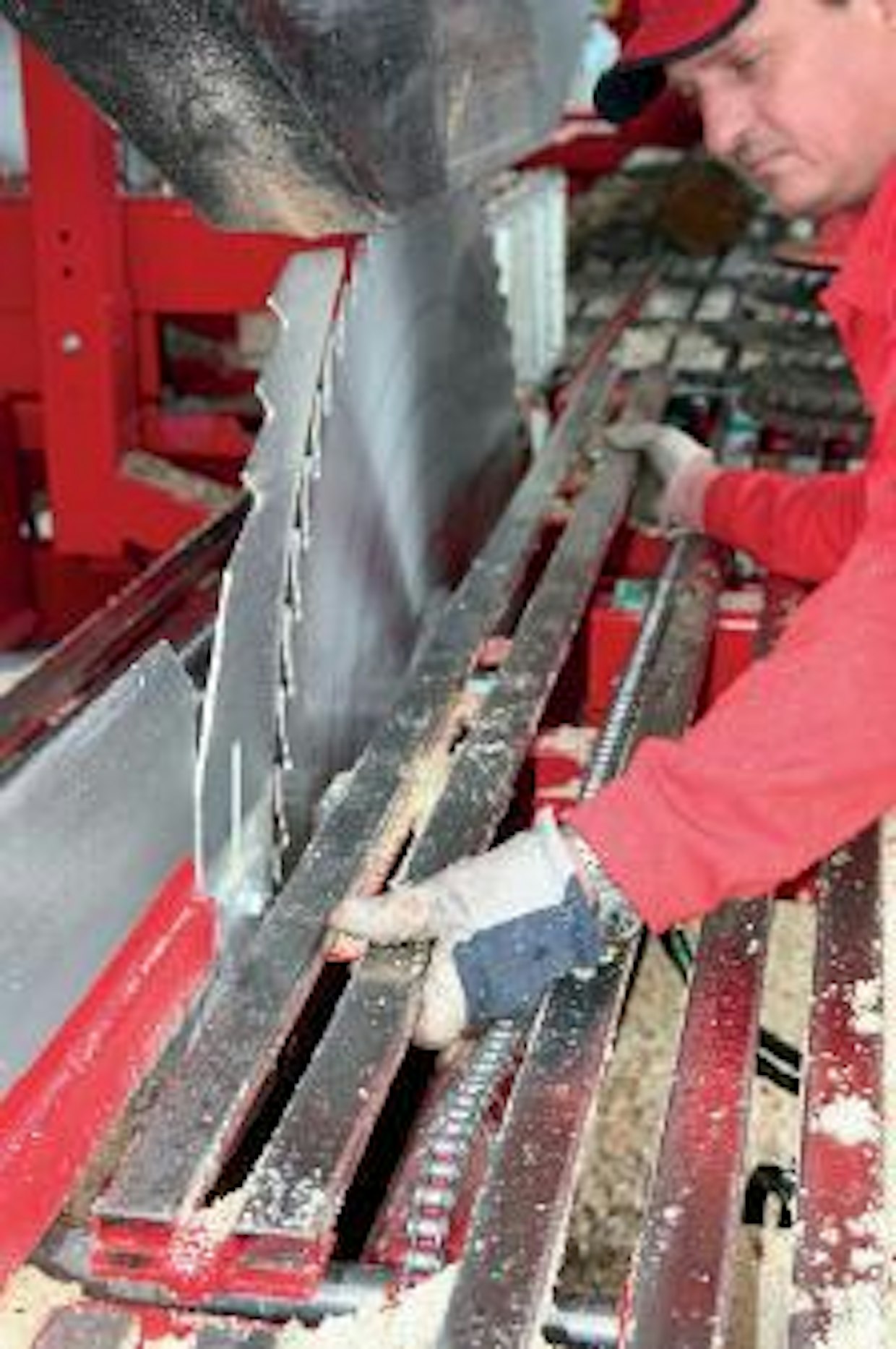

Teränvaihto on tehty äärimmäisen helpoksi. Rosteripintainen liukukiskopari terän kohdalla  on toisesta päästään hahlossa, toinen pikalukosta irrotettavissa. Koko kahden kiskon paketti teräohjureineen on hetkessä nostettavissa ylös, jolloin terän irrottamiseen tarvitaan ainoastaan terämutterin avain. Uuden terän kiinnittäminen on yhtä helppoa päinvastaisessa järjestyksessä. Teräohjurit jäävät entiseen asentoonsa. Jos säätöä tarvitaan, se tehdään hydraulisesti sahurin paikalta.
Teränvaihto on tehty äärimmäisen helpoksi. Rosteripintainen liukukiskopari terän kohdalla on toisesta päästään hahlossa, toinen pikalukosta irrotettavissa. Koko kahden kiskon paketti teräohjureineen on hetkessä nostettavissa ylös, jolloin terän irrottamiseen tarvitaan ainoastaan terämutterin avain. Uuden terän kiinnittäminen on yhtä helppoa päinvastaisessa järjestyksessä. Teräohjurit jäävät entiseen asentoonsa. Jos säätöä tarvitaan, se tehdään hydraulisesti sahurin paikalta.

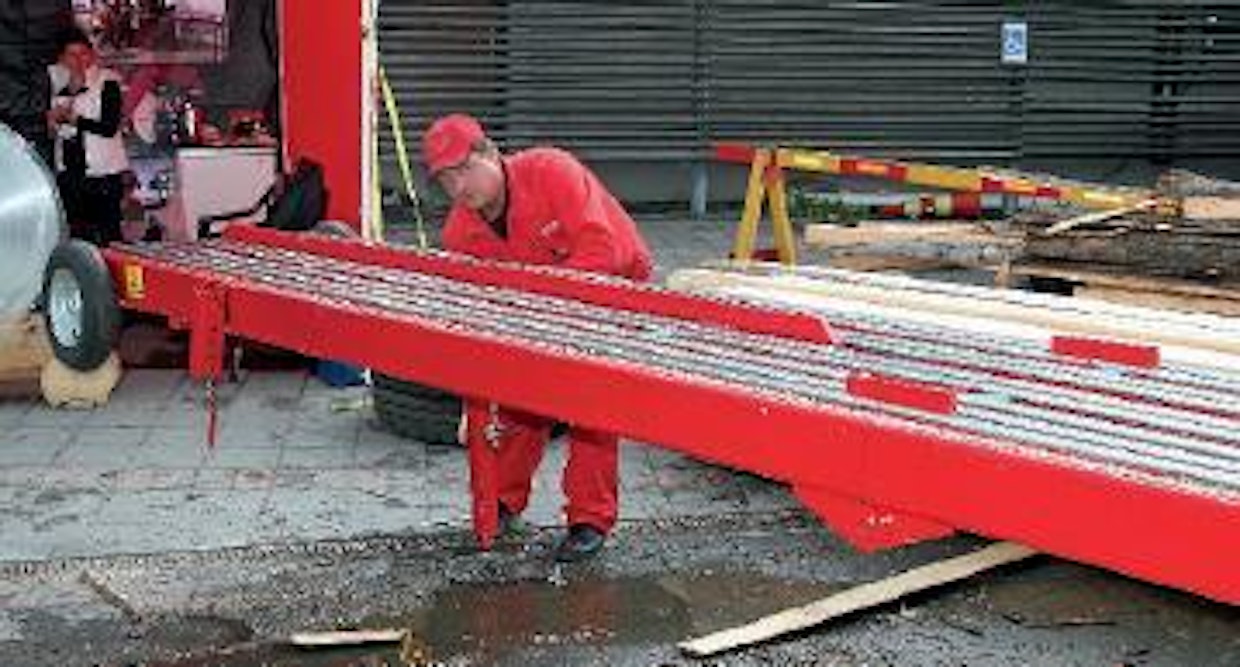

Rungon keskiosan alla on hydrauliset, lukkoventtiileillä varustetut nostojalat. Päädyissä on mekaaniset teleskooppijalat. Korkeus passataan ensin karkeasti sovittamalla lukitustappi yläpään valinnaiseen reikään. Hienosäätö tehdään alapäästä kierretangolla ja sen lukkomutterilla. Tangon alle tulee isot metallitassut. Kiertämiseen on tehty pitkävartinen avain, jotta täsmäytyksessä ei tarvitse kontata. Purku on juuri alkanut. Tommi Laine tekee, ja vaimo Taina jännittää taustalla suoritusaikaa.
Rungon keskiosan alla on hydrauliset, lukkoventtiileillä varustetut nostojalat. Päädyissä on mekaaniset teleskooppijalat. Korkeus passataan ensin karkeasti sovittamalla lukitustappi yläpään valinnaiseen reikään. Hienosäätö tehdään alapäästä kierretangolla ja sen lukkomutterilla. Tangon alle tulee isot metallitassut. Kiertämiseen on tehty pitkävartinen avain, jotta täsmäytyksessä ei tarvitse kontata. Purku on juuri alkanut. Tommi Laine tekee, ja vaimo Taina jännittää taustalla suoritusaikaa.

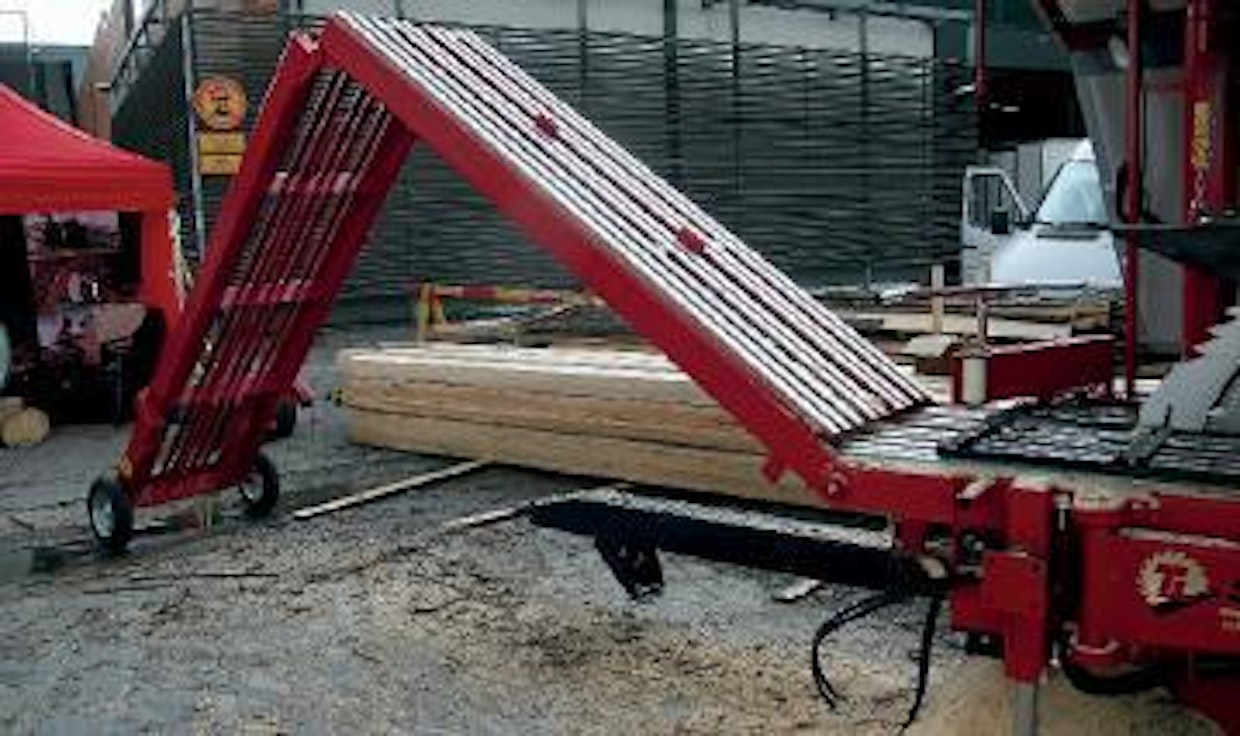

Häntäpäässä rungon jatkeet on saranoitu kahdesta kohtaa. Jämäkät täsmätapitukset pakottavat rungon suoraksi, kun palkkien päät painuvat toisiaan vasten. Liitos varmennetaan ylhäältä päin irrotettavilla hahlopalikoilla. Kun palikat on nostettu irti, hydraulisylinteri nostaa ensimmäistä jatketta ylös. Häntäpää seuraa tukipyörien varassa ensin lähemmäs ja lopuksi pystyyn edellistä vasten. Päädyistä syntyy 3,5 metrin korkuinen torni. Niputtamiseen ei tarvita fyysistä voimaa.
Häntäpäässä rungon jatkeet on saranoitu kahdesta kohtaa. Jämäkät täsmätapitukset pakottavat rungon suoraksi, kun palkkien päät painuvat toisiaan vasten. Liitos varmennetaan ylhäältä päin irrotettavilla hahlopalikoilla. Kun palikat on nostettu irti, hydraulisylinteri nostaa ensimmäistä jatketta ylös. Häntäpää seuraa tukipyörien varassa ensin lähemmäs ja lopuksi pystyyn edellistä vasten. Päädyistä syntyy 3,5 metrin korkuinen torni. Niputtamiseen ei tarvita fyysistä voimaa.

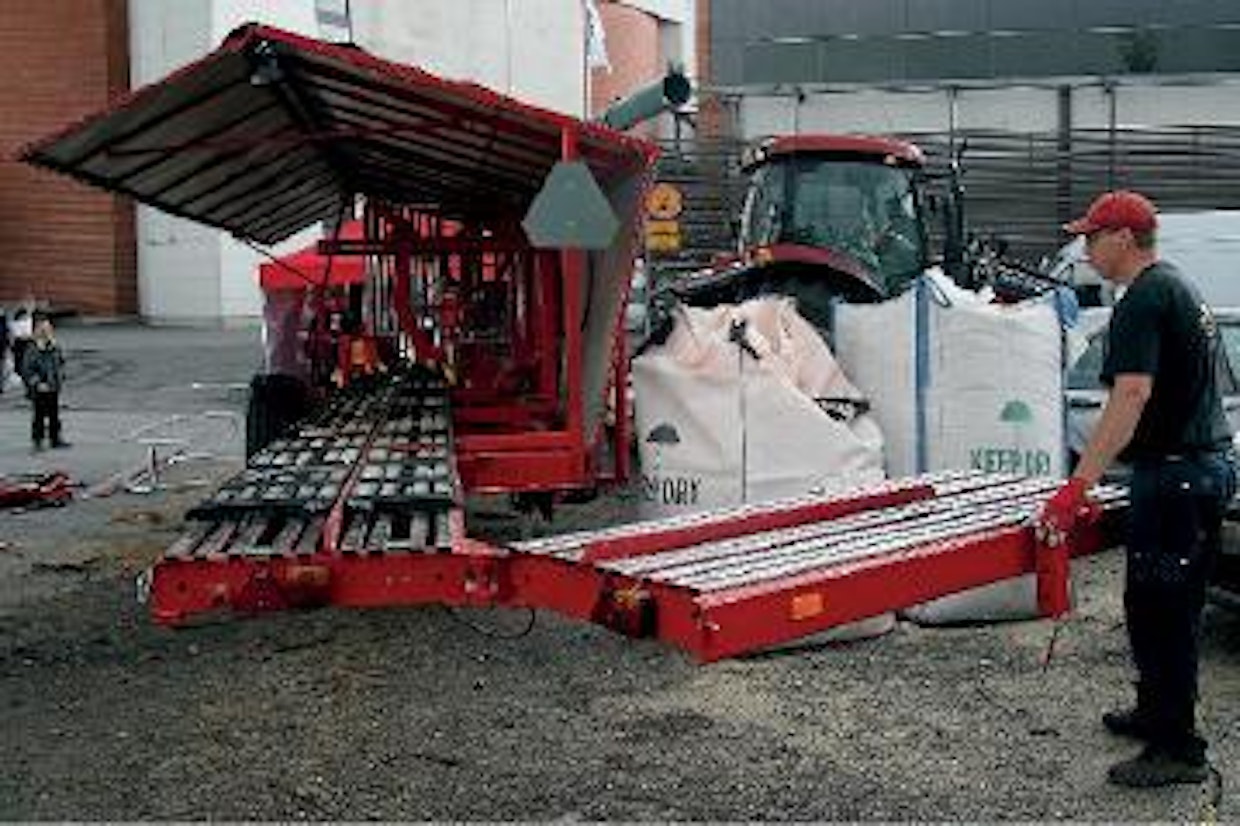

Myös rungon etupäässä on mekaanisesti säädettävät jalat. Niiden poistamisen jälkeen jatke kääntyy pystysaranan varassa sivukautta keskirungon viereen. Lukitus kuljetusasentoon  käy muutamassa sekunnissa. Rinnakkaisten päätyjen yhteisleveys jää kuljetuspyörien sisäpuolelle. Kuljetusleveys on 2,4 metriä.
Myös rungon etupäässä on mekaanisesti säädettävät jalat. Niiden poistamisen jälkeen jatke kääntyy pystysaranan varassa sivukautta keskirungon viereen. Lukitus kuljetusasentoon käy muutamassa sekunnissa. Rinnakkaisten päätyjen yhteisleveys jää kuljetuspyörien sisäpuolelle. Kuljetusleveys on 2,4 metriä.
Pyörät ja tukinnostin irrotetaan ja kiinnitetään pikalukituksella. Aikaa on tässä vaiheessa kulunut paketointiin noin 20 minuuttia. Vielä on tantereella pitkä jakoveitsi, suojakaide ja tukinnostimen käpälät. Niille on paikkansa rungolla. Lopuksi käynnistettiin traktori ja sen nivelakseli, jotta hydrauliset tukijalat saatiin ylös ja pyörät maahan. Purku- ja kasaamistyössä on noudatettava tiettyä järjestystä, ja tarvittavien elementtien sijaintipaikka kuljetuksessa sen mukainen. Purku hoituu hosumatta puolessa tunnissa.
Pyörät ja tukinnostin irrotetaan ja kiinnitetään pikalukituksella. Aikaa on tässä vaiheessa kulunut paketointiin noin 20 minuuttia. Vielä on tantereella pitkä jakoveitsi, suojakaide ja tukinnostimen käpälät. Niille on paikkansa rungolla. Lopuksi käynnistettiin traktori ja sen nivelakseli, jotta hydrauliset tukijalat saatiin ylös ja pyörät maahan. Purku- ja kasaamistyössä on noudatettava tiettyä järjestystä, ja tarvittavien elementtien sijaintipaikka kuljetuksessa sen mukainen. Purku hoituu hosumatta puolessa tunnissa.

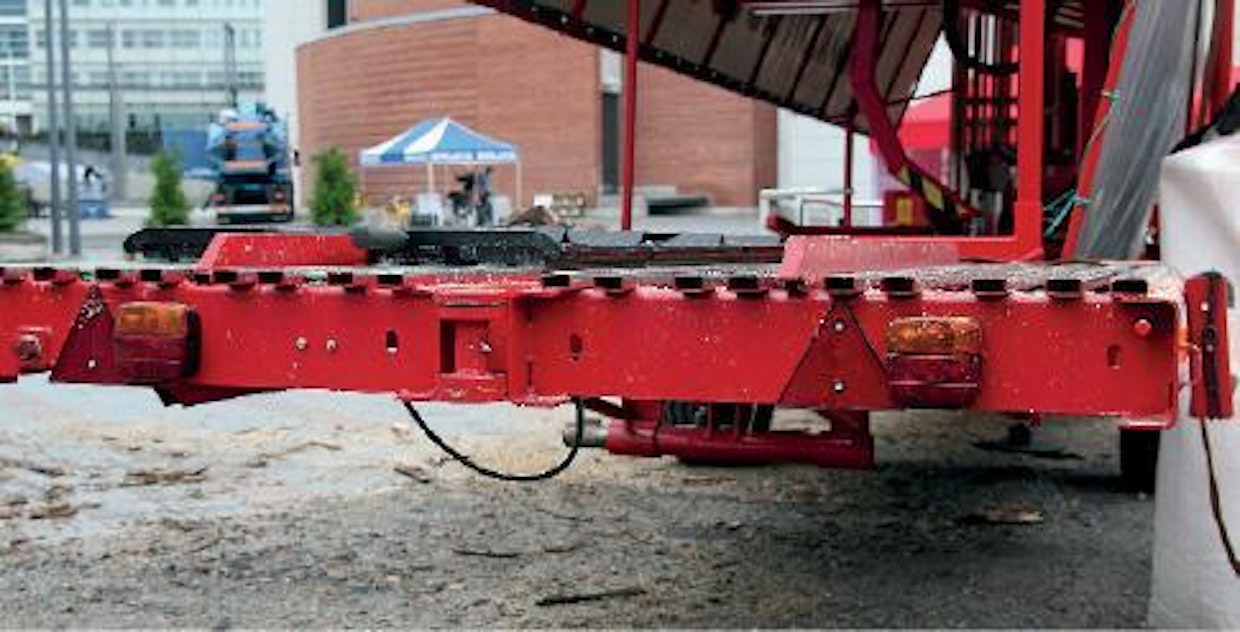

Sahaussuuntaan nähden Slideteciä hinataan etuperin. Tukkikasa jää sivulle käännettyyn päähän. Tieliikenteen edellyttämät takavalot ja heijastimet tulevat automaattisesti esiin, kun etupään jatke käännetään kuljetusasentoon. Sahauksen aikana ne ovat hyvässä turvassa liitospalkkien välissä. Hitaan ajoneuvon kolmio on katoksen pystykaiteessa.
Sahaussuuntaan nähden Slideteciä hinataan etuperin. Tukkikasa jää sivulle käännettyyn päähän. Tieliikenteen edellyttämät takavalot ja heijastimet tulevat automaattisesti esiin, kun etupään jatke käännetään kuljetusasentoon. Sahauksen aikana ne ovat hyvässä turvassa liitospalkkien välissä. Hitaan ajoneuvon kolmio on katoksen pystykaiteessa.

Jorma Voutilainen

Maailman ensimmäinen liukupöytäinen kenttäsirkkeli, Tommi Laine Trading Oy:n Slidetec, vakuutti ensinäytöksessään. Saha toimi virheettömästi terän ensiparkaisusta lähtien. Siirrettävään malliin saa samat varusteet kuin kiinteään Slideteciin. Pöytä on edelleen yhtä hiljainen ja turvallinen. Sahan käyttötekniikka on huippuluokkaa.

Tutustuin kiinteään Slidetec-liukupöytäsirkkeliin perusteellisesti vuonna 2000, jolloin sen sarjavalmistus alkoi (KV 14/2000). Suurin uudistus oli polyeteenikiskoja pitkin liukuva, rullaton pöytä. Silloisten vertailumittausten mukaan liukupöytä oli tyhjänä ajettaessa noin 20 desibeliä rullapöytää hiljaisempi. Sahurin kohdalla melu oli 86–87 desibeliä. Siitä putosi pari desibeliä, kun purupuhallin pysäytettiin.

MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY
MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY

Suurin melun aiheuttaja on luonnollisesti pyöröterä puun halkaisun aikana. Se on käytännössä riippumaton pöydän rakenteesta. Terä-äänen voimakkuuteen vaikuttavat terän materiaali, hammastus, leikkuusyvyys ja puun kovuus.

Työturvallisuutta ajatellen liukupöydän etuna on, ettei rungon ja pöydän väliin jää tyhjää tilaa, jossa sormet tai työvaatteet saattaisivat lipsahtaa puristuksiin rungon ja pöydän väliin.

Värinätön pöytä on eduksi mittatarkkuudelle ja terän ryhdissä pysymiselle. Läpisahattavan pöydän pituus oli siirrettävässä mallissa 9,0 metriä. Sillä voi sahata todella pitkiä pöllejä.

Vielä on mainittava yksi fyysinen ero rulla- ja liukupöydän välillä. Käytön myötä rullat manklaavat teräspöydän kippuraksi. Ilmiö muistuttaa taontaa. Liukupöydässä johteisiin on jätetty pitkittäinen paisuntavara kahden metrin välein. Rungon rosterikiskot ja pöydän alapinnan muovijohteet jakavat painon koko matkalle. Tuhannen kilon jättitukki aiheuttaa laskennallisesti kitkapinnoille noin 50 g/cm²:n pintapaineen.

MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY
MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY

Tinkimätöntä suunnittelua viimeiseen piirtoon asti

Muoviliukujen ja rosteripintojen paikka on vaihtunut keskenään. Nyt rosteri on rungossa ja muovi pöydän alla. Syy on hyvin looginen: pöydän alla muovit pysyvät puhtaampana ja ruostumaton teräs on tarvittaessa helpommin puhdistettavissa pihkasta ja muusta liasta. Voitelua ei käytetä liukupinnalla.

Pintajärjestyksen vaihto ei vaikuta liukukitkaan. Pöytä liukuu edelleen herkästi. Patenttikin kattaa molemmat asennusvaihtoehdot.

Liukukiskojen kestävyyttä epäiltiin aikanaan tuotannon alkaessa. Nyt liki kymmenen vuoden kokemuksella voi todeta, että liukukiskot kestävät vähintään rullapöydän rullien kunnostusvälin ilman elementtien kääntämistä. Liu’ut on helppo kääntää sovitteissaan ilman ylimääräisiä kustannuksia.

MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY
MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY

Merkitykseltään pieni, mutta syntyhistorialtaan hauska muutos liittyy teräohjurien säätöön. Sirkkeleiden tekniikat hämmästyttävän hyvin hallitseva Taina Laine esitteli asiakkaalle alkuperäisiä mekaanisia säätöjä hydraulisina. Virhe oli inhimillinen, sillä mekaanista säätöruuvia pyöritettiin sahurin paikalta sormipyörästä aidolla hydrauliletkulla. Sillä vältyttiin väliniveliltä.

Tommi Laine kuuli esityksen, mutta ei päässyt oman asiakkaansa takia oikaisemaan pientä virhettä. Nyt sympaattisen rouvan kasvot on pelastettu. Saman sormipyörän kiertäminen työntää öljynpaineella teräohjurin varsia. Toiminto on hydraulinen, kuten Taina sen kaukonäköisesti sen kuvaili. Muutosprosessista on riittänyt hupia koko rahan edestä.

Taitettavien päätyjen saranointi on silmiin pistävän jämäkkä. Sahausasennossa rungon profiilit kohtaavat taitoskohdissa tarkasti, jolloin pöydästä tulee automaattisesti suora. Päätyjen mekaaniset jalat estävät palkkien notkumisen ja liitosten kulumisen. Liitoslukot ovat pelkistetyn yksinkertaiset ja luotettavat.

Pyörät poistetaan sahauksen ajaksi. Hydraulisten keskijalkojen ansiosta operaatio kilpailee nopeudessa formuloiden kanssa. Sekä pyörissä että tukinnostimen varsissa on pikalukitus.

MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY
MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY

Kaikille irrotettaville osille on paikkansa sahan rungossa, jopa käyttöpisteen läheisyydessä. Mitään ei unohdu eikä putoile siirtojen välillä. Purkaminen ja kasaaminen tapahtuu systemaattisessa järjestyksessä. Kaikkine puheineen Tommi Laine ja pajan ykkösmies Esa Vainio pistivät näytöksen päätteeksi Slidecin lähtökuntoon noin puolessa tunnissa.

Entistä avarampi työkatos valoineen

Tommi Laineella on rahtisahurin tausta, mikä näkyy Slidetecin käytännöllisissä yksityiskohdissa.

Muistin palauttamiseksi mainitsen vielä pelkankaatokynnen, joka ei riko rosoille jo sahattua pintaa. Tukin häntäpäässä on mitta-asteikkoa vastaava osoitin peräpään suuntaamiseksi. Asemointia ei tarvitse tehdä pöydänrakoihin kurkkimalla.

Välivarastoidut saheet saa nostettua ja siirrettyä hydraulisesti takaisin pöydälle jatkokäsittelyyn. Tukinkiinnitin on hydraulinen. Sanalla sanoen myös siirrettävässä sahassa on täydellinen yksinsahausvarustus. Lisävarusteina saa sahausraon kuorijan, yläsahan ja teroittimen.

Purunpoistoputki on nyt siirretty rungon ulkoreunalle. Katos on avara ja valmiiksi työvaloilla varustettu.

Liikenneturvallisuuteen kuuluvat takavalot ja hitaan ajoneuvon kilpi ovat automaattisesti esillä, kun sirkkeli on siirtokunnossa. Jarruttomien pyörien ja liki 4000 kilon painon takia Slideteciä ei voi vetää maasturilla. Sitä mahdollisuutta kysytään silloin tällöin.

Moottoritehoa sirkkelin pyörittämiseen tarvitaan vähintään

60–70 kW. Senkin puolesta traktori on tarpeen käyttöpaikalla. Asemaan ajo maastossa eli ei ehkä aina sujuisi herraspeleillä. Siirtoasennossa sirkkelin pituus on 11,5 m, korkeus n. 3,5 m ja leveys 2,4 m.

Mittatarkoista sahaajista alueittaista pulaa

Ensimmäisessä Slidetec-jutussani vuonna 2000 kirjoitin: ”Siirrettävän mallin suunnittelu on aloitettu.” Nyt voi sanoa, että suunnitteluvuodet on käytetty oikein. Saha näytti hyvältä. Muotitermiä käyttääkseni sille on sosiaalinen tilaus, kun tukkikauppa ei käy. Sahauttaminen omiin tarpeisiin on entistä kannattavampaa.

Eri maakunnissa ja paikkakunnittain niiden sisällä on isoja eroja sahauspalvelujen tarjonnassa. Suuntaus on mennyt kohti kiinteitä sahalaitoksia. Monestakaan pitäjästä ei enää löydy yhtäkään rahtisahuria, joka tekisi mittatarkkaa tavaraa. Ammattimiehet kalustoineen ovat iän myötä väsähtäneet molemmat.

Siirrettävällä Slidetecillä voi palvella asiakasta joko hallissa tai maastossa. Siirrettävyys nostaa sirkkelin hankintahintaa (50 000 e, alv 0 %) kiinteään malliin verrattuna n. 15 000 eurolla.

Suomessa on nähtävänä kiinteitä Slidetec-sirkkeleitä 30 kappaletta. Vienti on tähän verrattuna moninkertaista.

Valmistaja myy tuotteensa itse. Toimipaikka on Laitilassa. n

Avaa artikkelin PDF
