Bale Baron -paalipinkkari koneellistaa pikkupaalien käsittelyn – laite kerää paalit pellolta tai suoraan paalaajasta ilman käsityötä

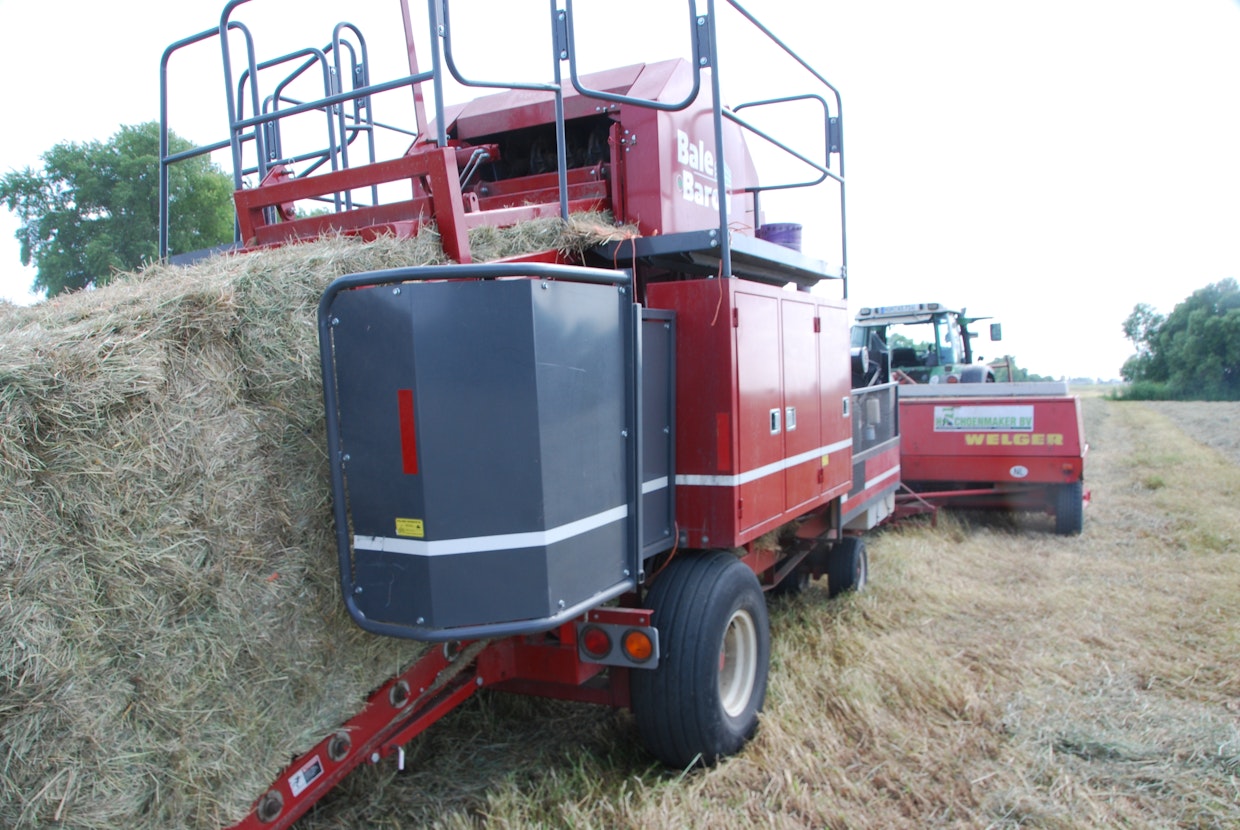

Saksassa oli töissä paalipinkkari Bale Baron -malli 4230T, johon oli asennettu oma moottori koneen päälle. Paalipinkkari näkyy kuvassa viimeisenä, sen edellä on Welgerin paalaaja, joka saa voimansa Fendtin voimanottoakselilta. Kyseinen pinkkaaja vaatii toimiakseen öljytuottoa, joka voidaan järjestää myös erillisellä hydrauliyksiköllä, jota pyöritetään traktorin voimanulosotolla.  Kuva: Seppo Pentti

• Kerää pikkupaalit pellolta tai suoraan paalaajasta.
• Paalit pinkataan järjestyksessä.
• Pinkan ympärille sidotaan neljä narua.
• Pinkka on koneellisesti käsiteltävissä.

• Bale Baron-paalipinkkareita
• Dual Power Hich -yhdysaisoja, joiden avulla voidaan paalata useammalla paalaajalla samalla kertaa.
• Pikkupaalaajia
• Paalivaunuja nousevilla ja kuorman sitovilla laidoilla
• Paalipihtejä

Pikkupaalien käsittely on työlästä lähinnä siksi, että paalit on kerätty käsin, mikä vaatii runsaasti työvoimaa. Pikkupaalien käsittely voidaan kuitenkin myös koneellistaa siten, että paaliin ei tarvitse ottaa kiinni käsin lainkaan.

Bale Baron -paalipinkkari ei ole erityisen yleinen laite Euroopassa. Sinänsä menetelmä ei ole uusi, kun tuotanto on käynnistetty vuonna 2007. Laitteen valmistaja on kanadalainen Marcrest Manufacturing Inc, ja paalipinkkareita valmistetaan toistasataa vuodessa. Paalien keräämiseen on toki vuosikymmenien varrella ollut tarjolla eri valmistajilta monen muunkinlaisia laitetta. Osa niistä on sellaisia, ettei paalikoon vaihtelulle sallita poikkeuksia. Bale Baronille syötettävien paalien pituus on joka laitteelle 81 senttiä (32 tuumaa), eikä pituushajontaa juuri sallita.

Bale Baronin kaksi sallittua paalikokoa ovat 36x46 cm ja 21x46 cm. Jos käytössä on isompi paalikoko, niin nippuun laitetaan 18 paalia, pienemmällä paalikoolla nippuun laitetaan 21 paalia. Pinkkamuoto on silloin 3x7. Uusissa koneissa on mahdollisuus myös tehdä 9 paalin pikkunippuja, jos paalikoko on 36x46 senttiä.

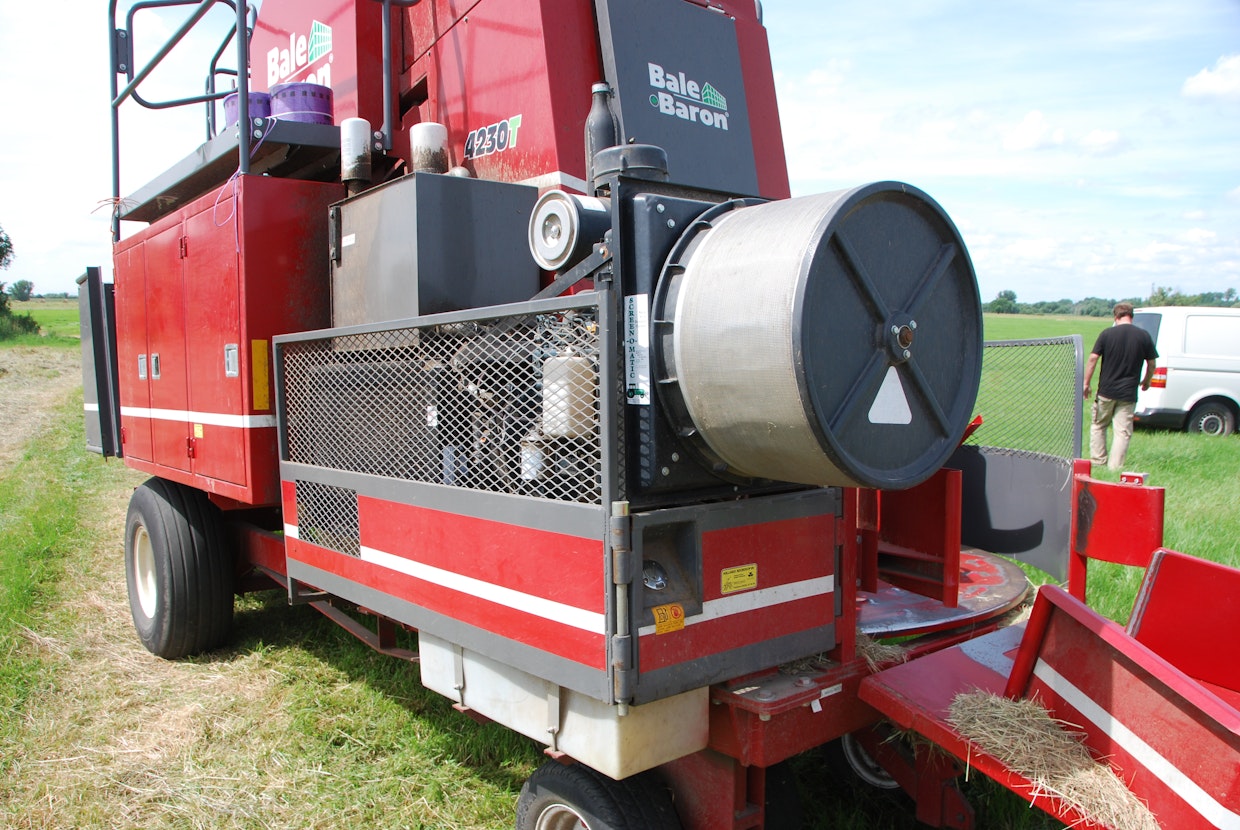

Traktorin tuotto ei riitä pyörittämään pinkkaria, kun tuottoa tarvitaan noin 100 litraa minuutissa. Pinkkarin rungolle on rakennettu paikka moottorille, joka pyörittää hydraulipumppua. Bale Baronin toimintoja ohjataan hydrauliikalla.  Kuva: Seppo Pentti

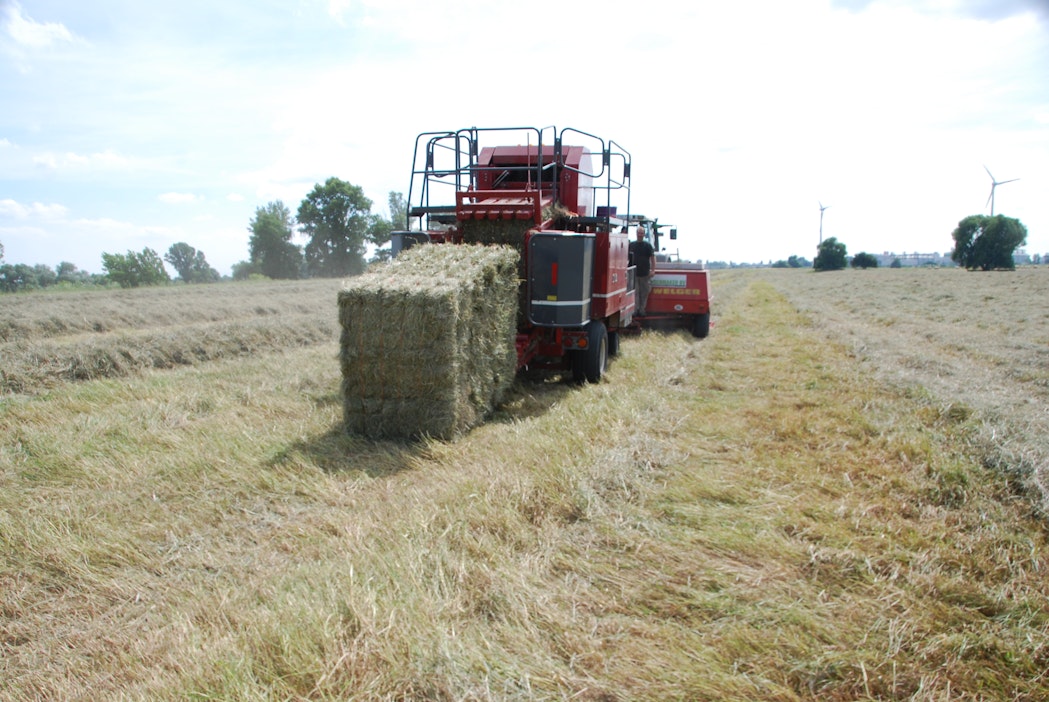

Kun paalipinkkari on kytketty paalaimeen, voi yksi kuljettaja hoitaa traktorin kanssa paalaamisen lisäksi pinkkaamisen. Tässä paalipinkkarissa ei ole purkurullaston päässä ohjainta, joka kääntää paalinipun kyljelleen. Suomessa kyseinen laite edellyttäisi teliä takana, kun omapainoakin on reilu viisi tonnia.  Kuva: Seppo Pentti

Kyseessä on laite, joka kerää pikkupaalit pinkkaan ja sitoo paketin narulla kiinni. Kaikki toiminnot ovat hydraulisia ja toimintoja ohjaavat ja valvovat osaltaan mekaniikka ja osaltaan sähköiset anturit.

Voima pinkaajan hydrauliikkaan voidaan toimittaa traktorista, traktorin voimanoton pyörittämältä pumpulla tai koneeseen asennetulta omalta moottorilta. Jos hydraulipumppua pyöritetään traktorin voimanulosotolla, pumppu ja öljysäiliö asennetaan Bale Baronin aisalle. Kun kaikki toiminnot ovat hydraulisia, koneen nopeus riippuu tarjolla olevasta öljymäärästä. Jos tuottoa on enemmän, voidaan paalejakin ottaa sisään koneeseen nopeammin.

Nyt uutena tarjolla olevassa pienemmässä Bale Baron 5250 -pinkkaajassa valmistajan mukaan kone ehtii käsitellä 1000 paalia tunnissa, jos öljyn tuotto on 150 litraa minuutissa. Jos litroja tulee vain 80, paaleja ehditään käsitellä 400.

Bale Baron on omarunkoinen, vähintään kuudella renkaalla varustettu laite. Edessä on kahdet pienet renkaat molemmin puolin. Lisävarusteena on mahdollista asentaa taakse tandem-teli ja eteen tuplapyörä porrastettuna.

Tärkeitä markkinoita Bale Baronille ovat USA ja Kanada. Euroopassa maahantuoja on Brittein saarilla. Manner-Euroopassa Bale Baroneita on käytössä muutamilla urakoitsijoilla, pääasiassa Hollannissa. Kyseiset kuvat ovat hollantilaisen urakoitsijan laitteista. Laitteet olivat pari vuotta sitten töissä Saksassa noin 150 kilometriä Berliinistä lounaaseen. Työkoneet oli ajettu Hollannista Saksaan, joten aivan pienestä keikasta ei ollut kyse.

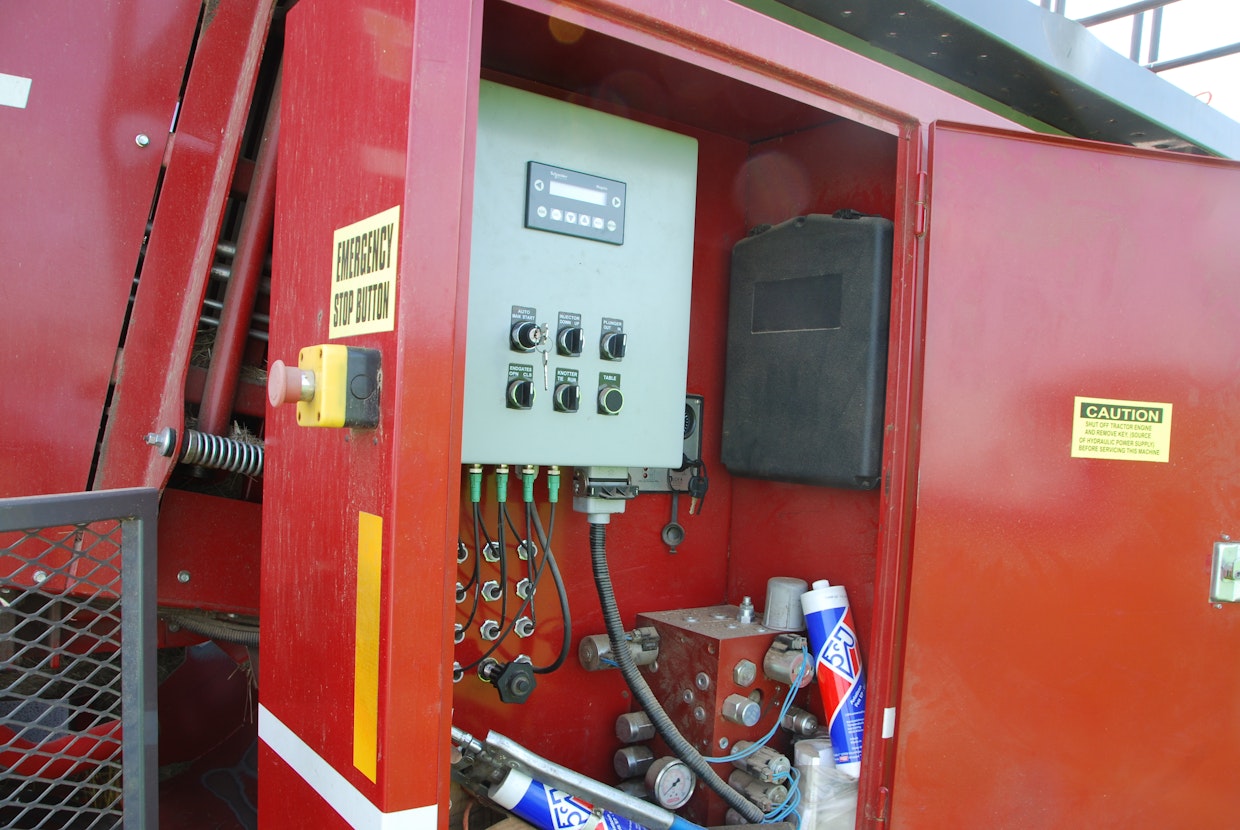

Bale Baronin ohjaamiseen tarvitaan keskus. Tämä kone on vanhempi ja ohjaus oli ohjaamossa mekaanisilla ohjaimilla. Uusissa malleissa on Isobus-ohjaus. Rakenne ei ole kovin monimutkainen, mutta paalien kulku pitää olla selkeästi järjestetty, jolloin paalit eivät aiheuta tukoksia.  Kuva: Seppo Pentti

Kerääminen voidaan tehdä maasta erikseen (P-mallit, Pickup) tai laitetta voidaan hinata paalaajan perässä kerätä paalit suoraan koneeseen (T-mallit, Trailer) ja niputtaa ne. Mallistossa on myös ohjaamollinen, ajettava malli, jolloin laite on noukkimella varustettu.

Niputus tapahtuu käytännössä seuraavasti: 1. Paali tulee paalaimelta tai noukkimelta 2. Paali siirtyy kääntöpöydälle, jossa se käännetään poikittain 3. Paali työnnetään kääntöpöydältä ylöspäin paalikammioon, samalla se kääntyy kyljelleen 4. Paalikammiossa paalia nostetaan, jotta sen alle saadaan toinen 5. Kahta paalia nostetaan, jotta alle saadaan vielä kolmas paali 6. Mäntä työntää paalipinoa taaksepäin ja seuraavan pinon teko alkaa.

Kun pinoja on seitsemän peräkkäin, peräportti sulkeutuu, paaleja kiristetään männällä ja kasa sidotaan nippuun. Tällöin nipussa on 3x7 eli 21 paalia. Vastaavasti isompia paaleja nipussa on 3x6 eli 18 paalia.

Bale Baronissa käytetään Rasspen sitojia. Sitomisessa käytetään neljää narua. Uuden nipun kerääminen alkaa saman tien, kun niputus on päättynyt ja päätynaru on ylhäällä.Sidottua paalinippua työnnetään kammiossa eteenpäin samaan aikaan kun uusia paaleja lastataan niputettavaksi.

Valmis paalinippu laskeutuu lopulta peräportista pellolle. Kun sidottu paalinippu on laskeutunut pellolle, se kerätään koneellisesti lavalle ja kuljetetaan ja käsitellään edelleen koneellisesti. Paalinippu voidaan laskea maahan myös kyljelleen, jos purkurullaston päässä on kääntämiseen tarkoitettu varsi.

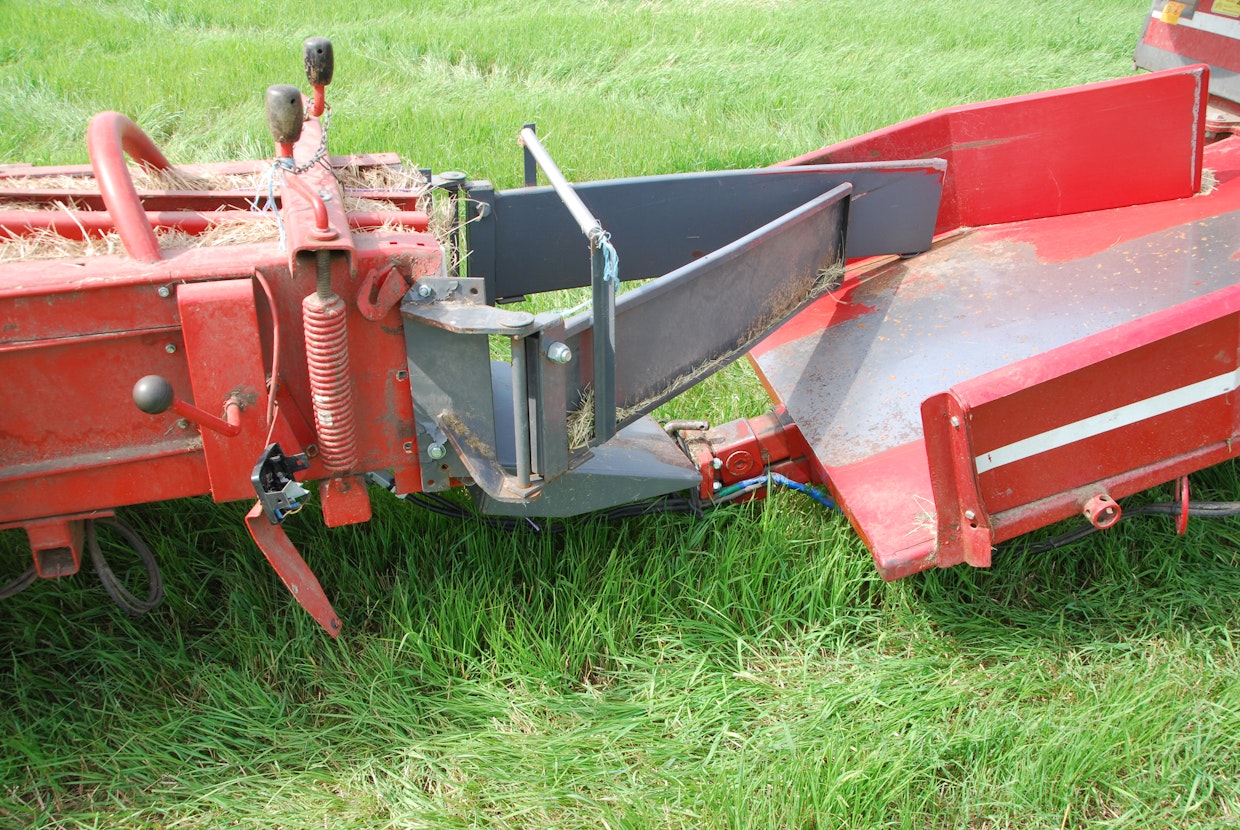

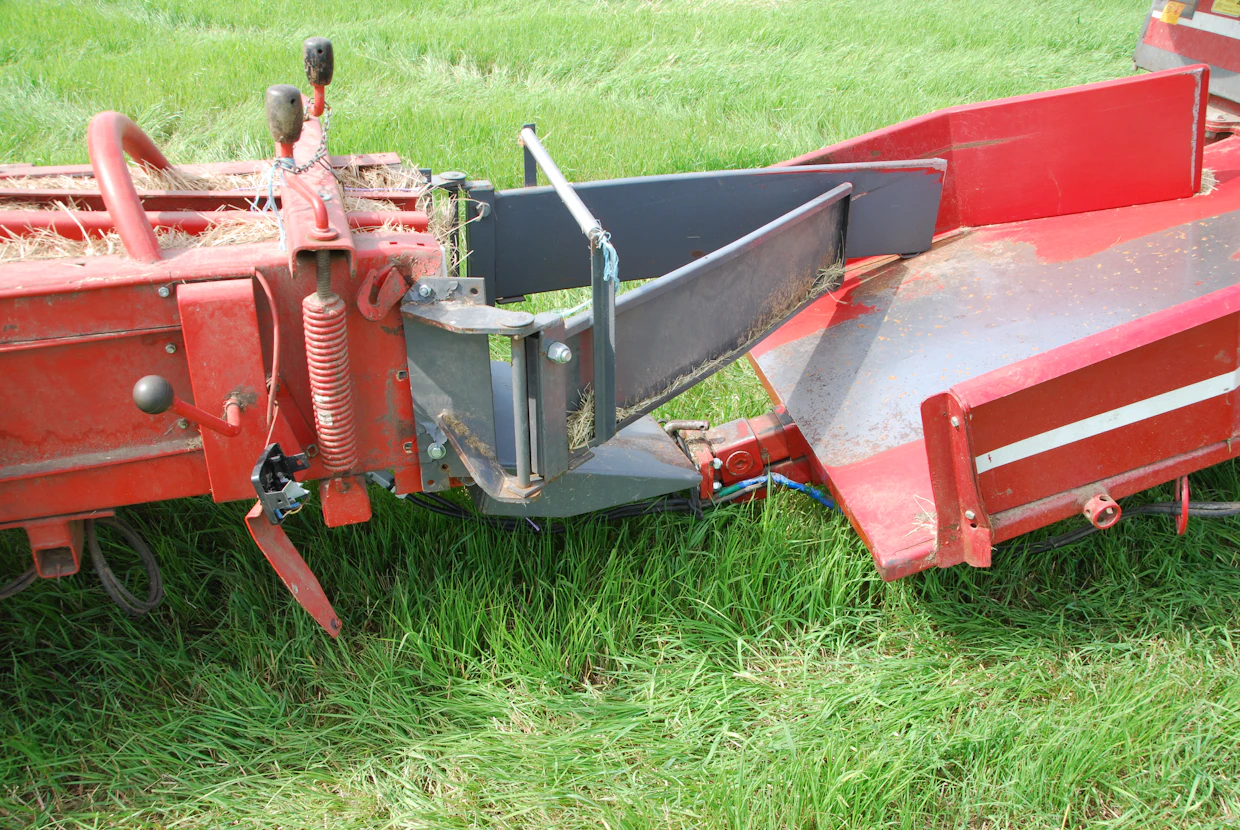

Kyseisellä yhdistelmällä paali ohjataan paalaamisen jälkeen suoraan pinkkariin. Maantiekuljetuksen aikana harmaat osat ovat purettuna ja pellolla ne kiinnitetään paalaimen rakenteisiin. Paalaimessa ei ole noukkivaa mattoa, vaan sileä pinta, jota pitkiin paalit päätyvät kääntöpöydälle. Kuva: Seppo Pentti

Niputettu paalikasa sidotaan samalla tavalla kuin yksittäinen paalikin paalaajalla. Paalinippuun käytetään neljää lankaa, jotta nippu sietää pienen pudotuksen niputtamisen jälkeen pellolle, mahdollisen käännön ja koneellisen käsittelyn tämän jälkeen.  Kuva: Seppo Pentti

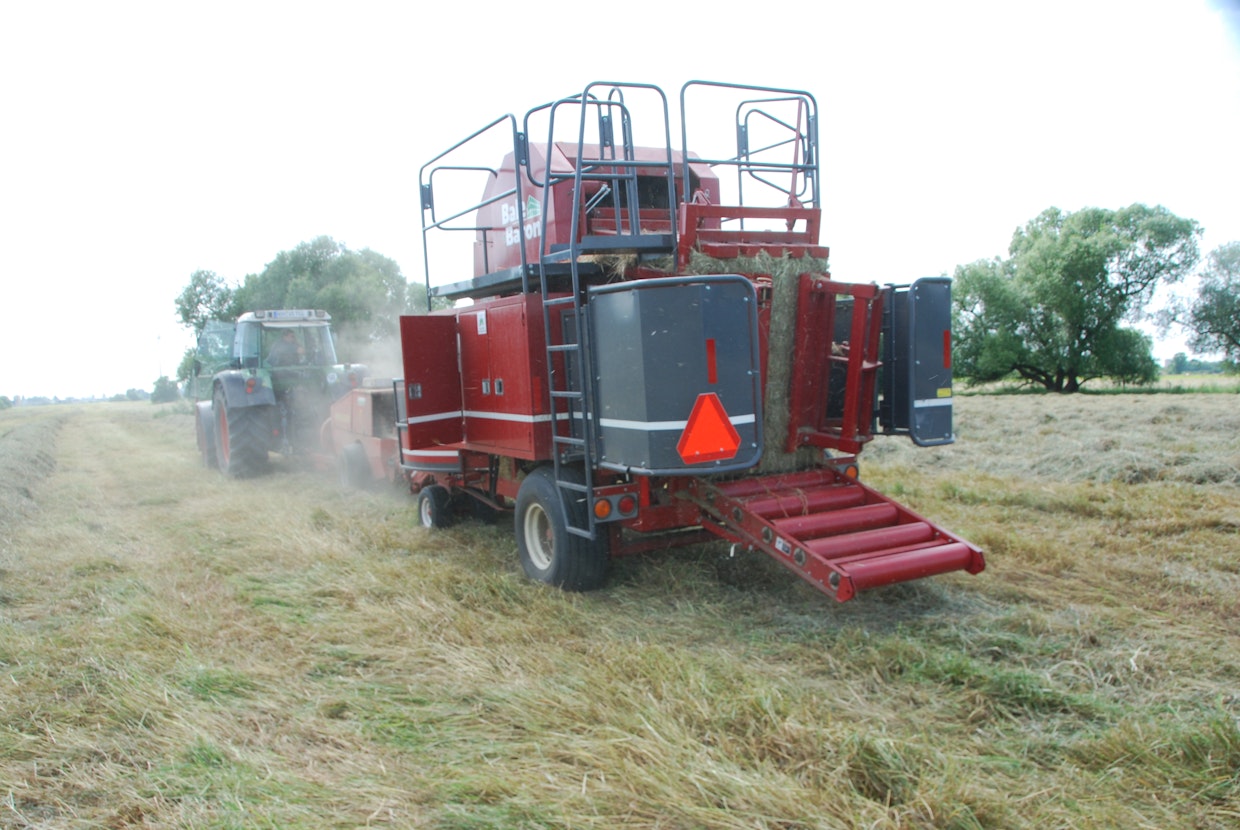

Peräportti on auki sen aikaa, että paalinippu pääsee ulos kammiosta. Peräportti sulkeutuu, jotta seuraava paalinippu voidaan kiristää tiukkaan porttia vasten kammion etupuolella olevalla männällä. Tämän jälkeen paali sidotaan.  Kuva: Seppo Pentti

Uudet mallit ovat Isobus-yhteensopivia ja kuljettaja voi koko ajan seurata, mitä niputtajassa tapahtuu ja montako paalia on kammiossa.

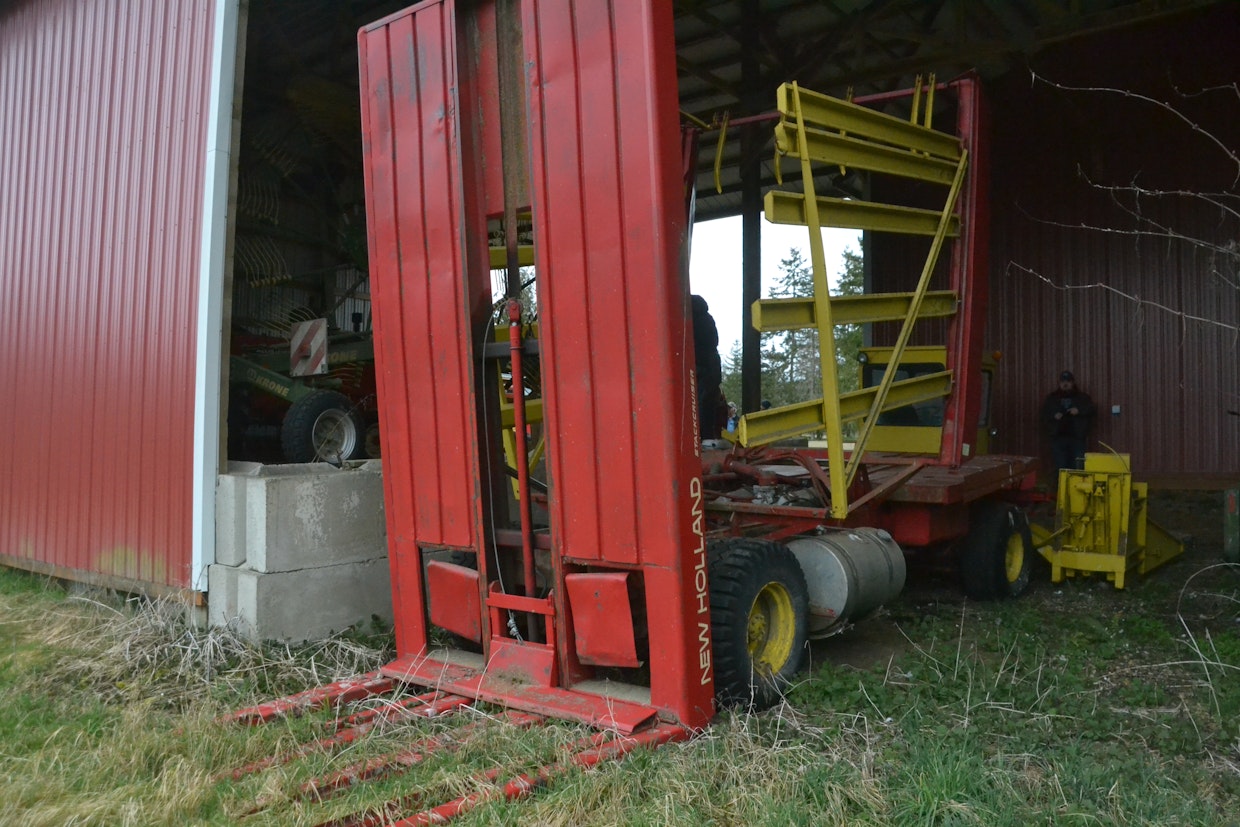

Erilaisia paalien keräämiseen suunniteltuja laitteita on ollut vuosikymmenien varrella monenlaisia. Suomessa käytössä olivat isoilla peltolohkoilla paaliradat, joilla paalit työnnettiin jonossa vaunuun. Paalit ladottiin siitä edelleen käsin. Kuvassa on New Hollandin 1075 ajettava paalienkerääjä. Kyseistä mallia valmistettiin 1977–1988. New Hollandilla oli myös hinattavia kerääjiä.  Kuva: Seppo Pentti

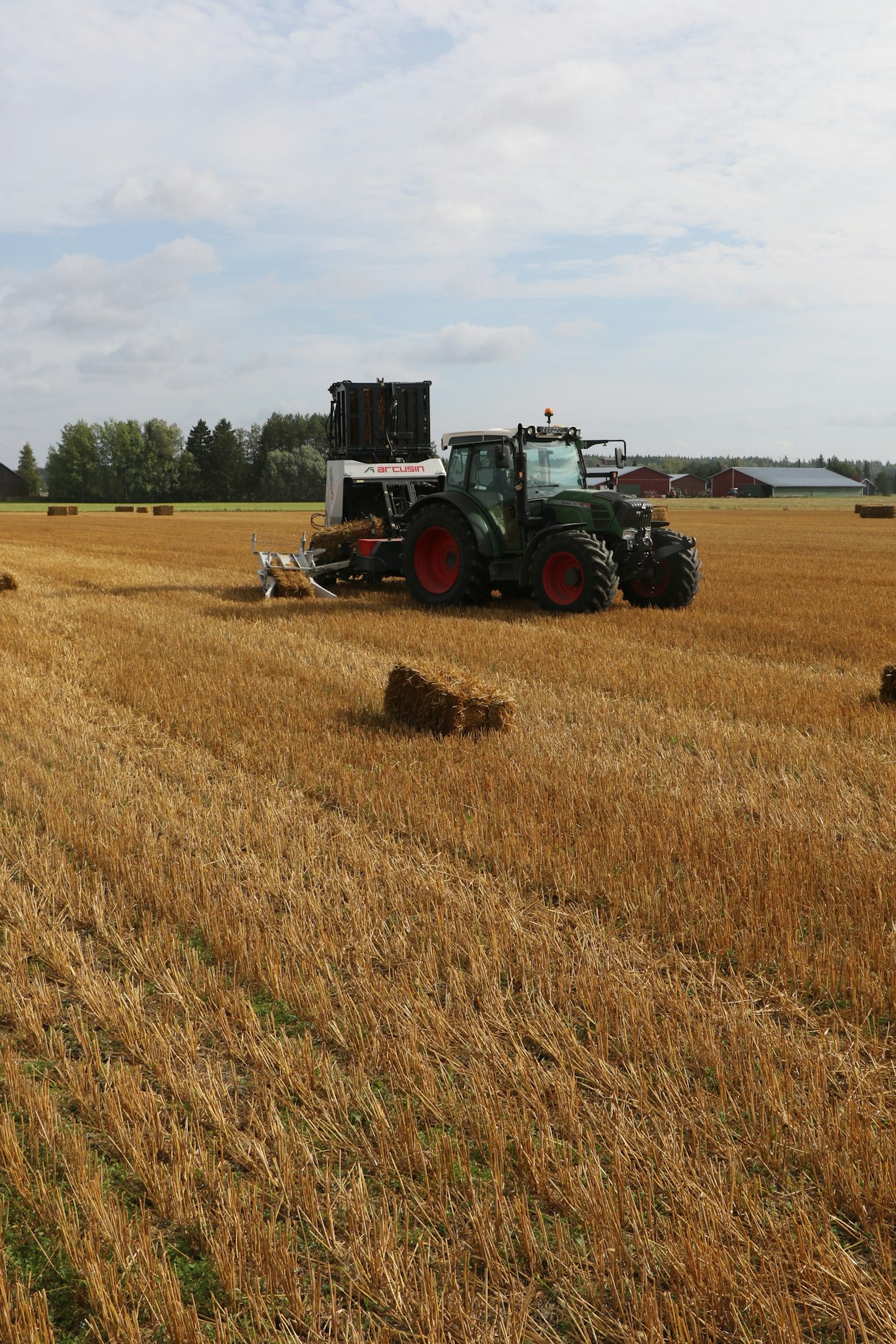

Suomessa ei ole yhtään Bale Baron -pinkkaajaa. Sen sijaan käytössä on toistakymmentä Pollenpaali Oy:n edustamaa ja maahantuomaa Arcusin-paalipinkkaria. Arcusin on hinattava työkone, joka ottaa käyttövoimansa traktorin voimanulosotosta. Traktorilla pyöritetään hydraulipumppua ja Arcusinissa on itsenäinen hydrauliikka. Laitteessa on oma hallintalaite, jolloin kaikkia pinkkarin toimintoja voidaan säätää erikseen.  Kuva: Seppo Pentti
