Onko kaivinkoneen perällä merkitystä työn sujuvuuteen tai suorituskykyyn? Vertailussa pitkä- ja lyhytperäinen kaivukone

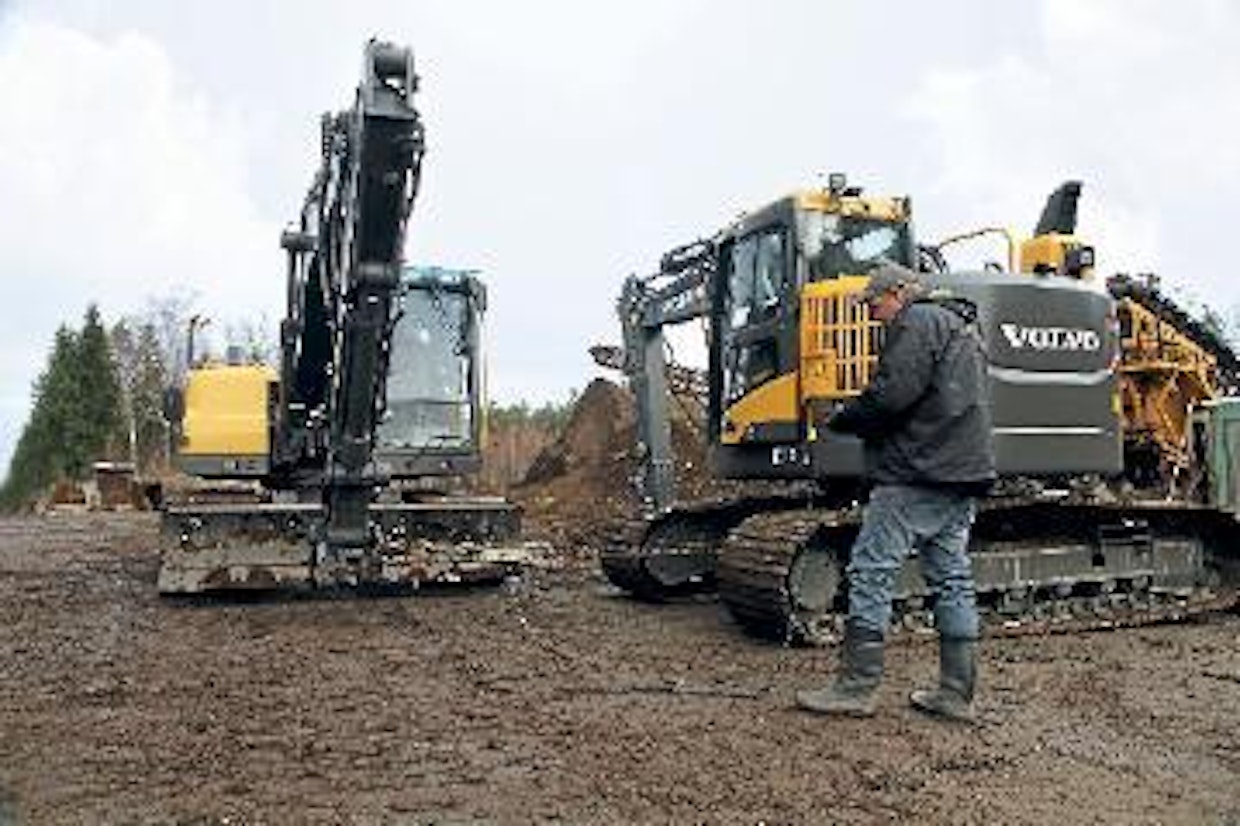

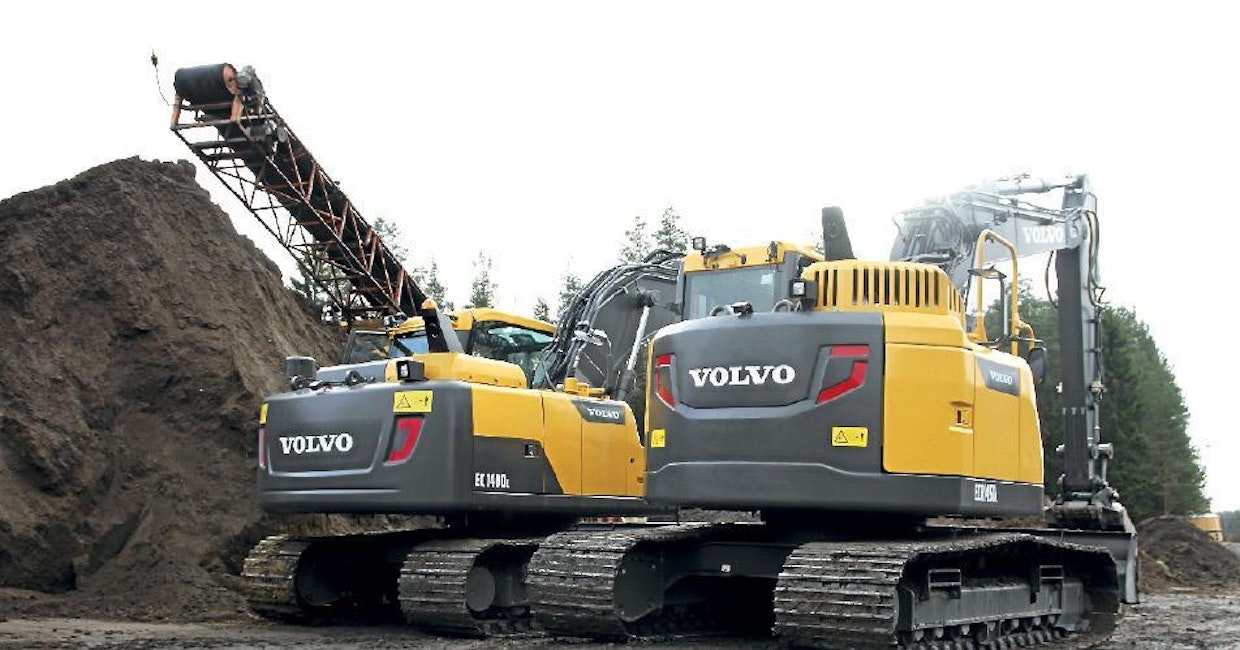

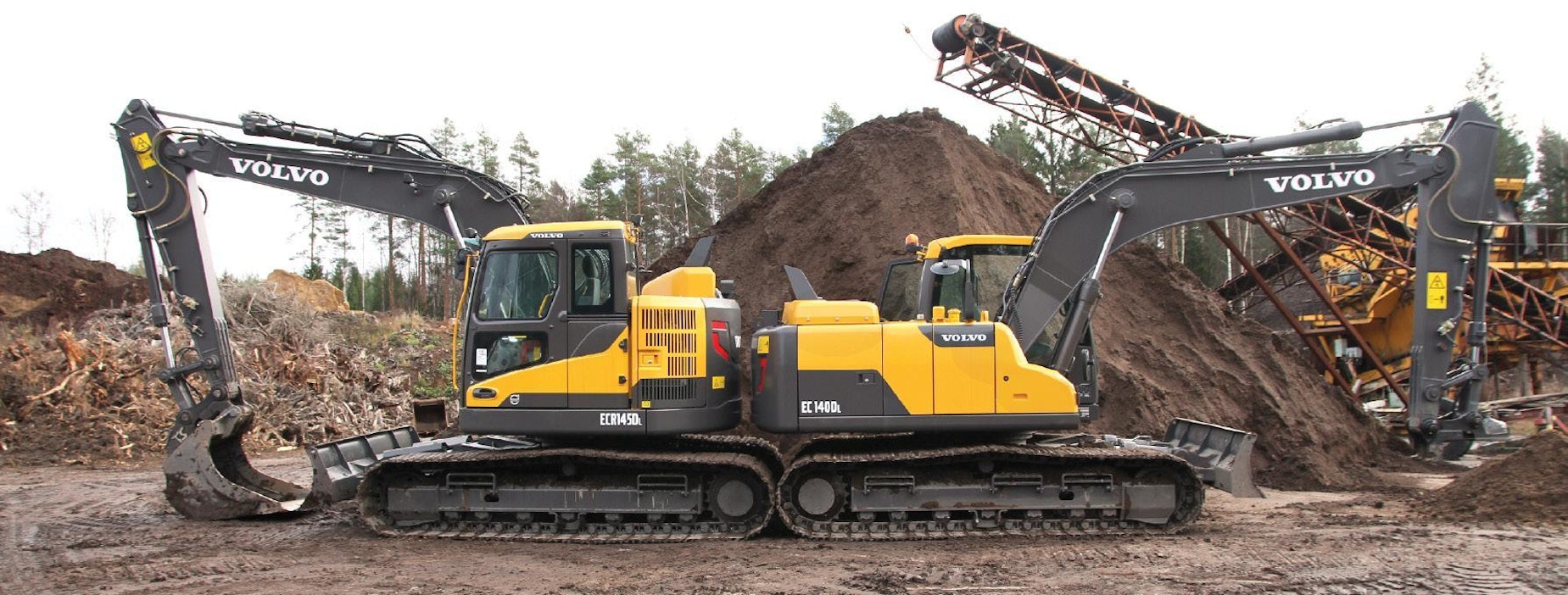

Vertailussa oli mukana sisarmallit Volvo EC140D sekä lyhytperäinen Volvo ECR145D. Kuva: Arto Turpeinen

• Volvo ECR145D
• Volvo EC140D

Lyhytperäiset tai jopa ns. nollaperäiset kaivukoneet ovat yleistyneet nopeasti ja ovat osalla valmistajista myydyimpiä malleja. Tähän konetyyppiin liittyy kuitenkin vieläkin ennakkoluuloja esimerkiksi epävakauden ja hankalan huollettavuuden osalta.

Peränylityksen vaikutuksen selvittämiseksi saimme testattavaksi Volvo EC140D:n ja lyhytperäisen ECR145D:n, jotka ovat sisarmalleja 14 tonnin kokoluokassa. Koneet edustavat siis Volvon D-sarjaa, uusi E-sarja saapuu kevään aikana.

Vaikka koneet periaatteessa ovat samanlaiset, on niissä pieniä eroja kautta linjan. Paperilla suurimmat eroat liittyvät kokonaispainoon, ohjaamoon, mittoihin ja täyttötilavuuksiin. Myös suorituskyvyssä on pientä eroa. Moottoreina molemmissa malleissa on 3B-päästötasolle sijoittuva Volvo D4H, joista irtoaa tehoa 84 kilowattia.

Täyttötilavuudet ovat erilaiset, sillä tilanahtauden vuoksi lyhytperäisessä koneessa säiliöt ovat pienempiä. Hydrauliikkaöljysäiliö on 32 litraa pienempi ja polttoainetankkiin mahtuu 60 litraa vähemmän. Myös jäähdytynesteen määrässä on kolmen litran ero.

Mittausten perusteella eroja on luonnollisesti myös ulkomitoissa. Peräylitys ylävaunu sivulle käännettynä oli lyhytperäisessä 13 cm ja perinteisessä mallissa 86 cm.

Erotus on siis peräti 73 cm, jolla on työmaalla todellista merkitystä. Lyhytperäisen ylävaunu pyörähtää myös etukautta ympäri selvästi pienemmässä tilassa, sillä puomi nousee ylemmäs.

Huollettavuudessa esim. suodattimien osalta ei ole suurta eroa, vaikka lyhytperäisessä ne ovatkin aavistuksen ahtaammissa paikoissa. Toisaalta lyhytperäisen Volvon öljytikku on varsin syvällä moottoritilan syövereissä, eikä moottoriöljyntason tarkistus ole mitenkään helppoa. Myös esim. työkalujen säilytystilat ovat olemattomat.

Hydrauliikaltaan testikoneet olivat volvomaisen nopeita. Lyhytperäinen tuntui aavistuksen jäykemmälle kaivettavalle, mutta kyseessä saattoi olla koneyksilöön liittyvä ominaisuus.

Lyhytperäisten koneiden ohjaamot mielletään usein ahtaiksi ja hyttiin kiipeämistä pidetään hankalana. Tämä ei ainakaan Volvon kohdalla pitänyt täysin paikkaansa. Lyhytperäisessä koneessa kulkuaukon leveys kapeimmalta kohdalta mitattuna oli 54 cm, kun sisarkoneessa lukema oli ainoastaan 41,5 cm. Ero johtuu lyhytperäisen koneen reilusti ylösnousevasta kaivukonsolista, joka avartaa kulkuaukkoa selvästi. Pitkäperässä edestä nousee ainoastaan turvaportti. Lisäksi oviaukon vasemmassa laidassa sijaitsee nousua helpottava ripa, joka samalla kuitenkin estää hieman nousemista.

Lyhytperäisen Volvon oviaukko on kuitenkin yli 10 cm matalampi, jolloin pään kolauttamisen vaara on varsinkin pidemmillä kuskeilla todellinen. Itse ohjaamossa ero on 5 cm, jolla ei tämän kokoluokan koneissa ole merkitystä. Pätkäperässä on onnistunut liukuovi, jonka avaaminen ja sulkeminen on erittäin helppoa myös tuulessa ja rinteissä.

Työskentelyn aikana ohjaamojen suurin ero selviää sekunneissa: lyhytperäisen Volvon ohjaamosta on selvästi huonompi näkyvyys. Ylävaunun vasen etukulma on pyöristetty, jonka vuoksi kääntösäde on pieni myös etukautta pyörähdettäessä. Erinomaisen herkästi toimivan liukuoven ikkunat ovat kuitenkin pienet, eikä alaviistoon näe riittävästi. Oviaukon mataluuden vuoksi myös näkyvyys ylävasemmalle on kehno.

Takakulmassa näkyvyyttä rajoittaa pakokaasun jälkikäsittelyjärjestelmä, joka on tilanpuutteen vuoksi nostettu konepeiton päälle. Toisaalta peruutuskamerasta näkee telan päät, mistä johtuen kameran kuvan ja konetta ympäröivän tilan hahmottaminen on erittäin helppoa. Hallintalaitteet ovat samat molemmissa koneissa.

Lyhytperäisen Volvon ohjaamo on selvästi pitkäperäistä sisarmallia meluisampi. Esimerkiksi työmelu on noin 4 desibeliä suurempi, mutta oven tai ikkunan ollessa auki tasoittuu ero hieman. Erityisen suuri meluero on silloin, kun ilmastoinnin puhallin toimii täydellä teholla. Tässä tilanteessa lyhytperäisen koneen ohjaamo on peräti 7,7 desibeliä äänekkäämpi.

Meluerot selittyvät ohjaamon muodolla ja moottorin sijainnilla. Lyhytperäisessä koneessa moottori on lähempänä ohjaamoa.

Toisaalta esim. puhalluslaitteen puhina kiertää pyöreässä tynnyrimäisessä ohjaamossa enemmän.

Lyhytperäisiä koneita pidetään yleisesti normimalleja kiikkerämpinä, mutta toisaalta harvat pätkäperäisten kuljettajat asiasta varsinaisesti valittavat. Volvon tapauksessa lyhytperäisyyttä on kompensoitu mm. 750 kiloa painavammalla vastapainolla.

Kaatokuormat ja nostovoimat mittasimme maksimietäisyydeltä ja 4 metrin päästä koneen keskiöstä sekä sivulle että suoraan. Suurimmalta etäisyydeltä lyhytperäinen Volvo jaksoi nostaa puskulevy alhaalla 3 680 kilon taakan, mikä oli 200 kiloa pitkäperäistä enemmän. 4 metrin päästä lukemat olivat 6 650 ja 5 850 kiloa.

Maksimietäisyydeltä pätkäperäisen Volvon kaatokuormaksi muodostui 3 340 kiloa ja 4 metrin päästä 5 270 kiloa. Yllättäen pitkäperäisen koneen kaatokuorma maksimietäisyydeltä oli lyhytperäistä heikompi, 2 860 kiloa. 4 metrin päästä vaaka näytti lukemaa

5 720 kiloa, mutta kone ei jaksanut nostaa telan päitä ylös. Sivusuuntaan lyhytperäisen kaatokuormat olivat hieman pienemmät. Tulokset olivat 2 120 ja 4 990 kiloa, kun normaaliperäisen koneen lukemat olivat 2 360 ja 5 620 kiloa.

Hämmentäviä eroja tuloksissa selittää esim. lyhytperäisen koneen 5 cm heikompi ulottuvuus, sillä tarkoissa mittauksissa muutamankin sentin heitto etäisyydessä vaikuttaa tuloksiin. Tätä merkittävämpi asia on kuitenkin

erilainen puomin kiinnitys. Lyhytperäisen koneen puomin nostokorkeus on peräti metrin korkeampi ja puomi menee lähes täysin nippuun ylävaunun päälle. Tämän vuoksi puomi on kiinnitetty lähemmäs koneen kääntökeskiötä ja nostosylinterit on kiinnitetty eri kohdalle. Neljän metrin etäisyydeltä puomin ja sylinterien asento on siis erilainen.

Suhteellisen pienet erot kaivuvakaudessa selittyvät myös koneiden painoilla, sillä perinteisellä perällä varustetun koneen työpainoksi ilmoitetaan 15,1 tonnia, mutta lyhytperäiselle 16,4 tonnia. Mittasimme myös käännön- ja kaivupuomin voimat, mutta voimatasoissa ei ollut eroa.

Kummassakin konetyypissä on omat etunsa. Valinnassa painoarvo onkin työkohteissa. Testin perusteella lyhytperäinen on yllättävänkin vakaa sisarmalliinsa verrattuna. Ahtaissa paikoissa lyhytperäisyydestä on pelkästään etua, mutta toisaalta näkyvyys on pitkäperäistä kehnompi. Myös koneen remontointi on ahtauden vuoksi haastavampaa.

Maahantuojan myyntitilastojen mukaan tässä kokoluokassa pitkäperäinen pitää vielä pintansa lyhytperäiseen verrattuna, sillä 2/3 myydyistä koneista on varustettu perinteisellä perällä. Osaltaan asiaan vaikuttanee myös hintaero, sillä lyhytperäinen on noin 15 % kalliimpi.

Käyttöominaisuuksien osalta lyhytperäisen koneen suorituskyky oli kuitenkin positiivinen yllätys, eikä sujuva urakointi vaikuttaisi kaatuvan ainakaan perän pituuteen.

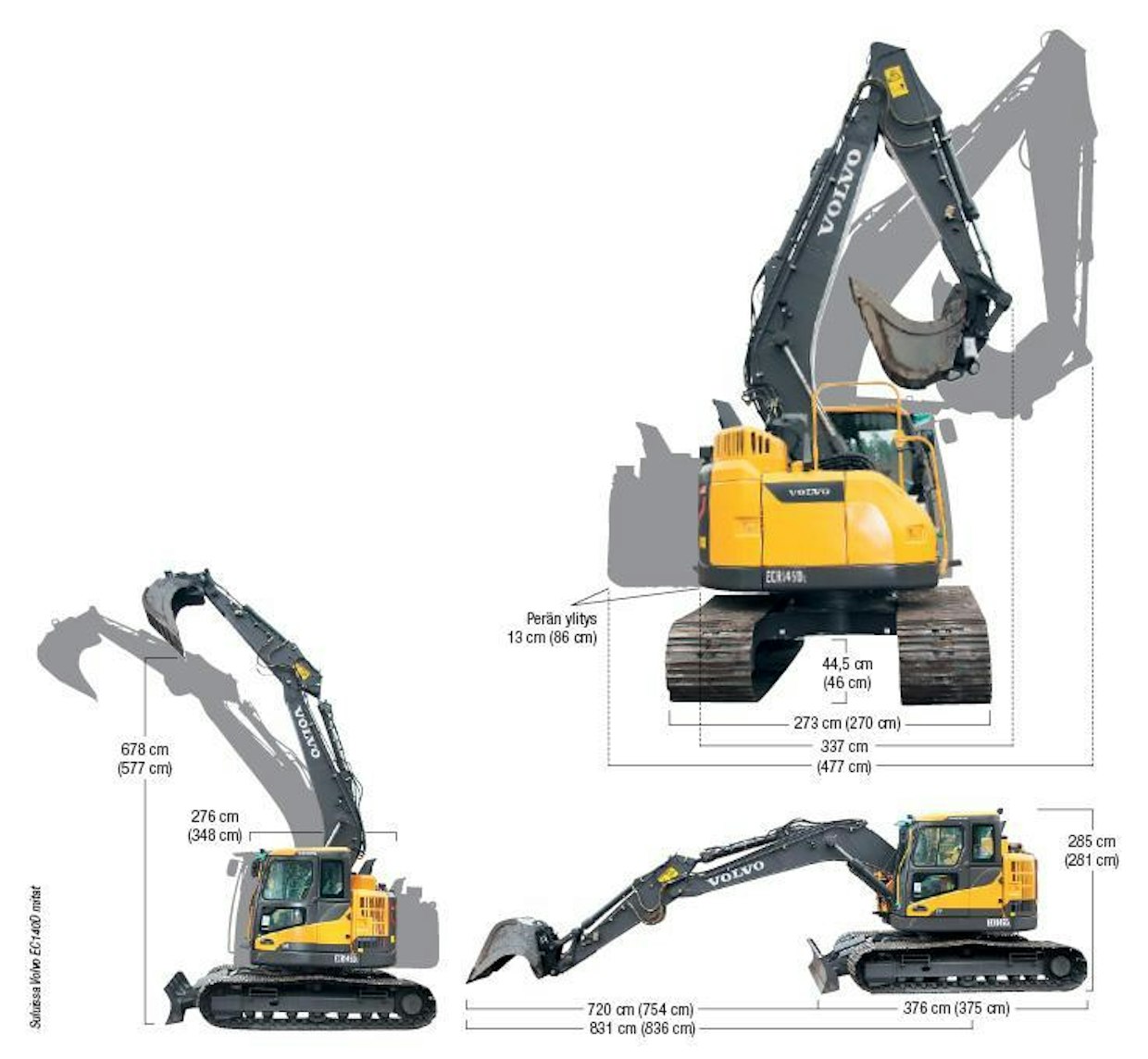

Lyhyt- ja pitkäperäisen koneen ulkomitoissa on selvä kokoero.

Ulkomittojen lisäksi eroja on puomin ja sen nostosylintereiden kiinnityspisteiden sijainnissa. Lyhytperäisessä mallissa puomi on kiinnitetty lähemmäs koneen kääntökeskiötä ja nostosylinterit on kiinnitetty eri kohdalle. Tämän seurauksena nostokorkeudessa on lähes metrin ero.

Pitkäperäisen koneen peräylitys on kokonaista 73 cm enemmän kuin sisarmallissa. Lyhytperäinen mahtuu pyörähtämään ympäri peräti 140 cm pienemmässä tilassa.

Kun lyhytperäiset yli 10-tonniset kaivinkoneet tulivat muutama vuosi sitten markkinoille, pelkäsivät monet huollon parissa työskentelevät koneremonttien käyvän toivottoman vaikeiksi. Kokemusta oli jo mini- ja midikaivinkoneiden hankaluuksista. Ahtaisiin tiloihin tungettujen moottoreiden laturien säädöt, starttien vaihdot ja monet muut tavalliset korjaustyöt olivat osoittautuneet haasteellisiksi silloin, kun moottorin toinen sivusta oli täysin näkymättömissä.

Suuremmissa kokoluokissa korjausolosuhteiden pelättiin muodostuvan vielä tätäkin vaikeammiksi, sillä yli 13-tonnisissa koneissa tarvittaisiin hyvin korkeaa vastapainoa, joka jättäisi moottorin kapeaan ja ahtaaseen välikköön.

”Jos minulta olisi kysytty seitsemän vuotta sitten, että mitäs, jos siirryttäisiin kokonaan lyhytperäisiin koneisiin, olisin varmaan sanonut, että älkää nyt ihmeessä sellaista tehkö”, muotoilee aikaisempaa suhtautumistaan lyhytperäisiin kaivinkoneisiin huoltoneuvoja Pekka Leppäkorpi Suomen Telakoneelta.

Ajat muuttuivat nopeasti, ja nykyisin lyhytperäiset mallit ovat arkipäivää. Samalla asennoituminen ylävaunun lyhyempiin ulottuvuuksiin on muuttunut. Merkittävänä syynä tähän on moottoritekniikassa samaan aikaan tapahtunut kehitys.

”Ei koneen luokse enää ole tarvetta päästä yhtenään. Nykytekniikka on niin paljon vähätöisempää. On common rail ja moniurahihnat. Eikä peräpuntin irrotus ole työnä kovin iso: alle 20 tonnin koneessa se on edestakaisena työnä luokkaa kolme tuntia. Tämä aika voitetaan varmasti varsinaisen työn nopeutumisena. Se on vähän sama asia kuin koneen pesun kanssa: siihen menee vähän aikaa, mutta sen saa helposti takaisin työn nopeutumisena”, summaa Leppäkorpi asian.

Hän kuitenkin näkee nykytekniikan vaativan jatkuvasti enemmän osaamista korjaustöiden tekijöiltä.

”Onneksi tälle alalle valikoituu asialle omistautuneita tekijöitä. On sellanen perusmielenkiinto teknisiin asioihin. Paljon opitaan asioita harrastusten kautta. Iso osa uusista moottoritekniikoista on tullut jo paljon aikaisemmin autopuolelle ja sitä kautta ne ovat nyt tuttuja.”

Vaikka nykyiset koneet ovat hyvin toimintavarmoja, on niidenkin tekniikalla jossain vaiheessa edessä parasta ennen -päiväyksen umpeutuminen. Mutkikkaamman tekniikan uusiminen voi osoittautua taloudellisesti kannattamattomaksi osaksi työlään ja hankalan asennustyön seurauksena. Tähän seikkaan ei kaivinkoneen ylävaunun pituudella ole kuitenkaan merkitystä.

Koneiden voimatasot ovat nostokykyä lukuunottamatta samat. Erot nostovoimassa selittyvät erilaisella puomin kiinnityksellä.

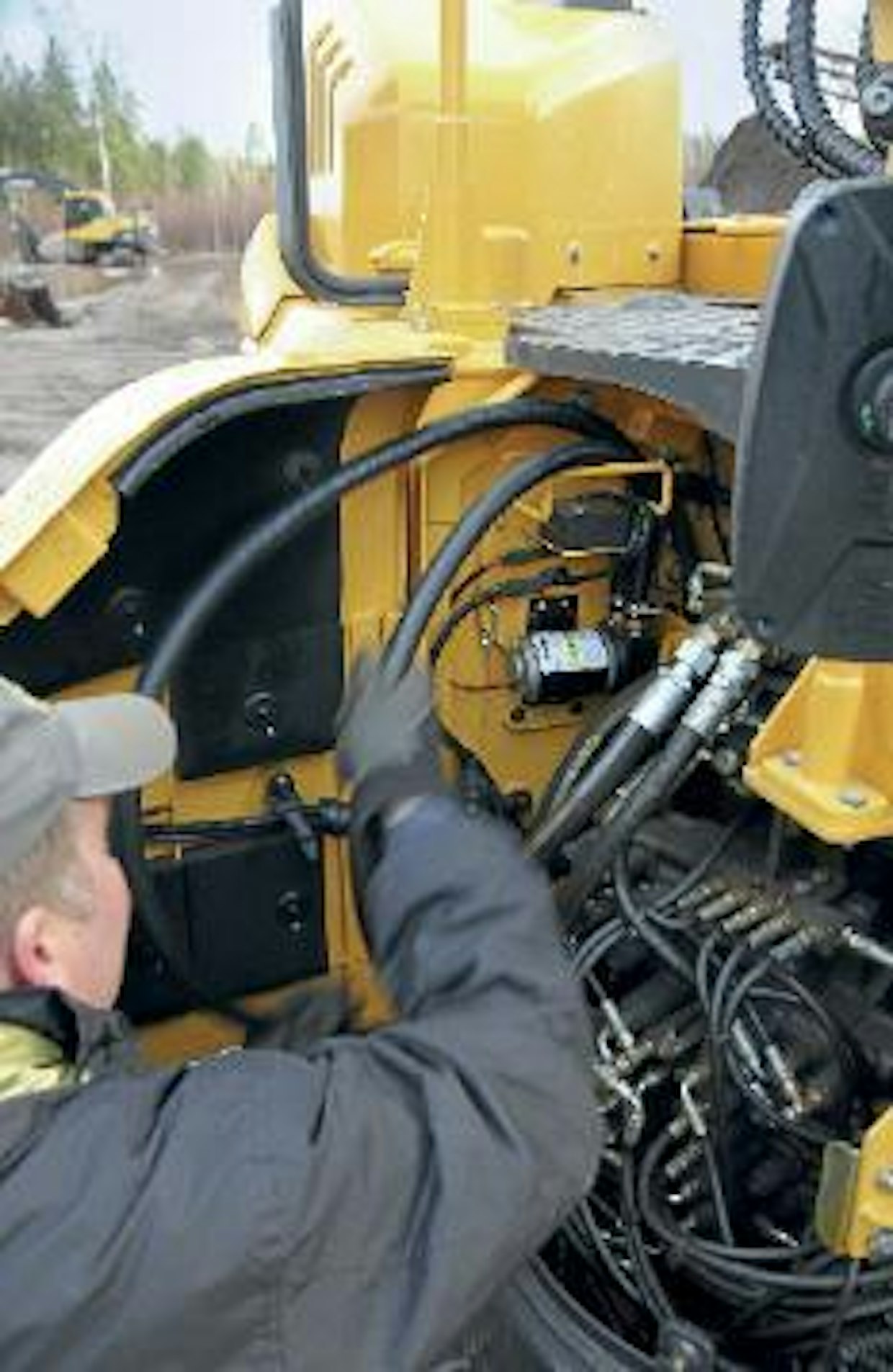

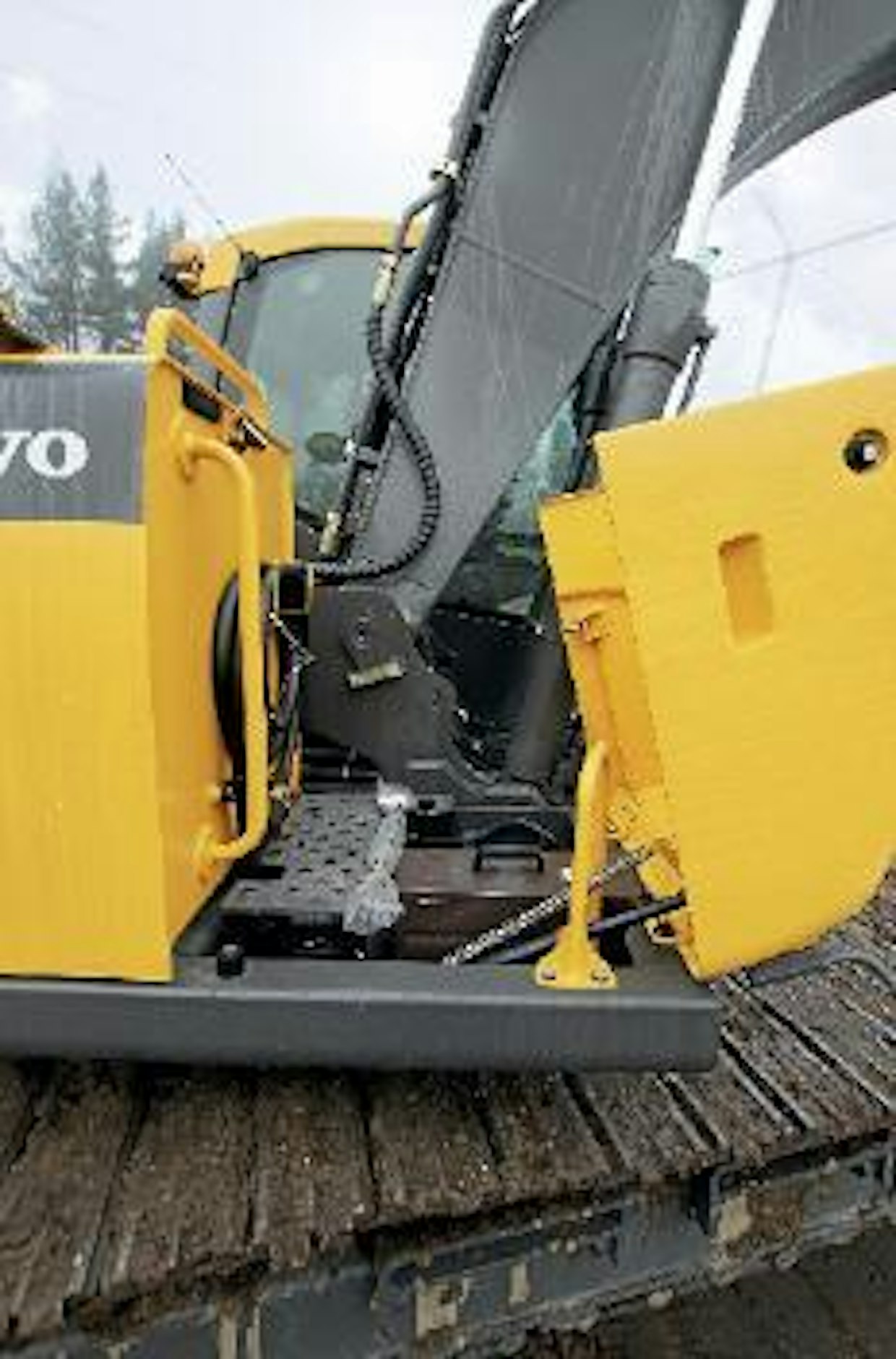

Lyhyperäisen koneen etukulmassa on tiiviisti pakattu venttiililohko ja tankkauspumppu.

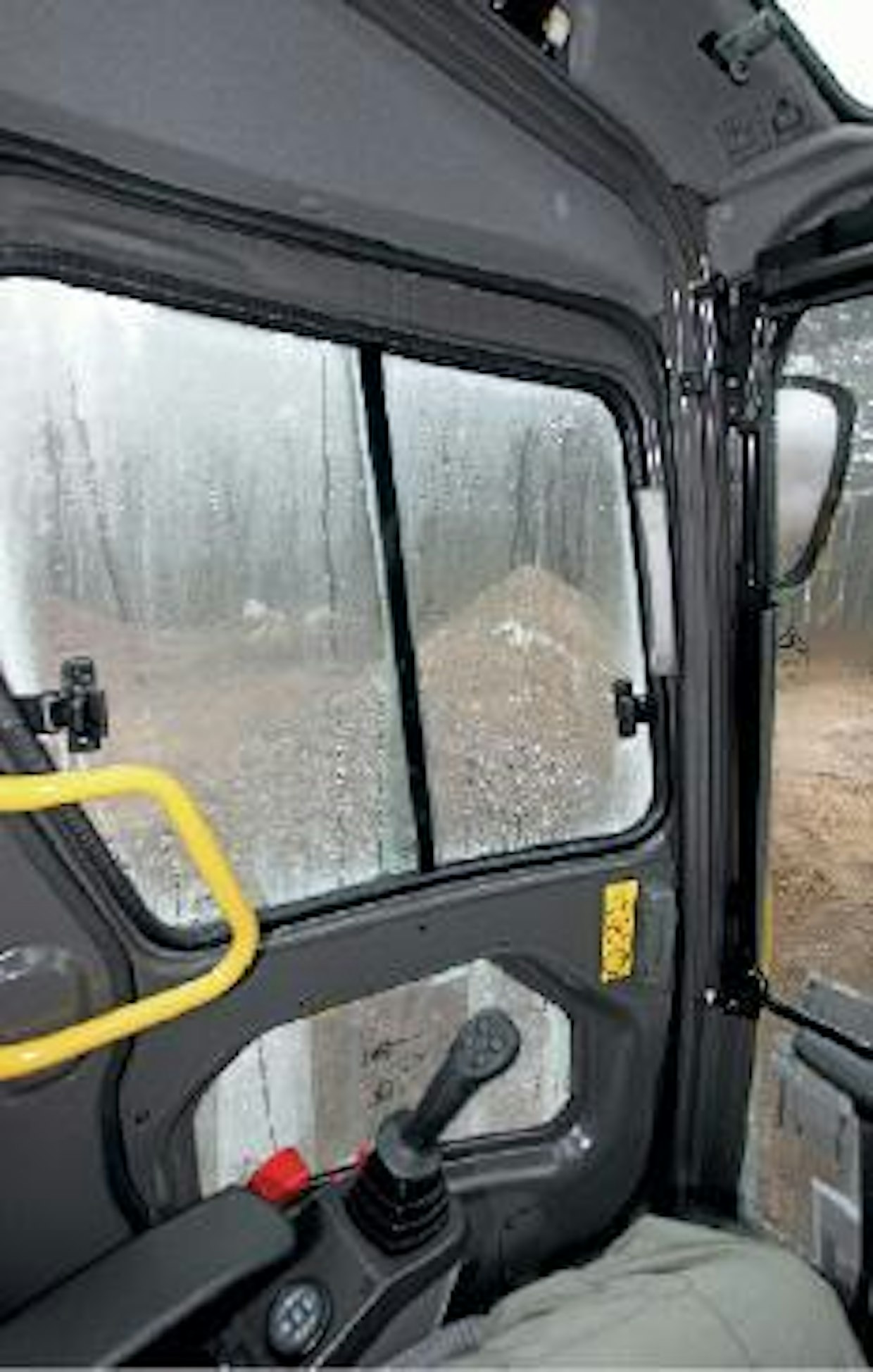

Näkyvyys vasemmalle on lyhytperäisessä Volvossa rajoittunut, sillä matala ja yhtenäinäinen liukuovi rajoittaa näkymää.

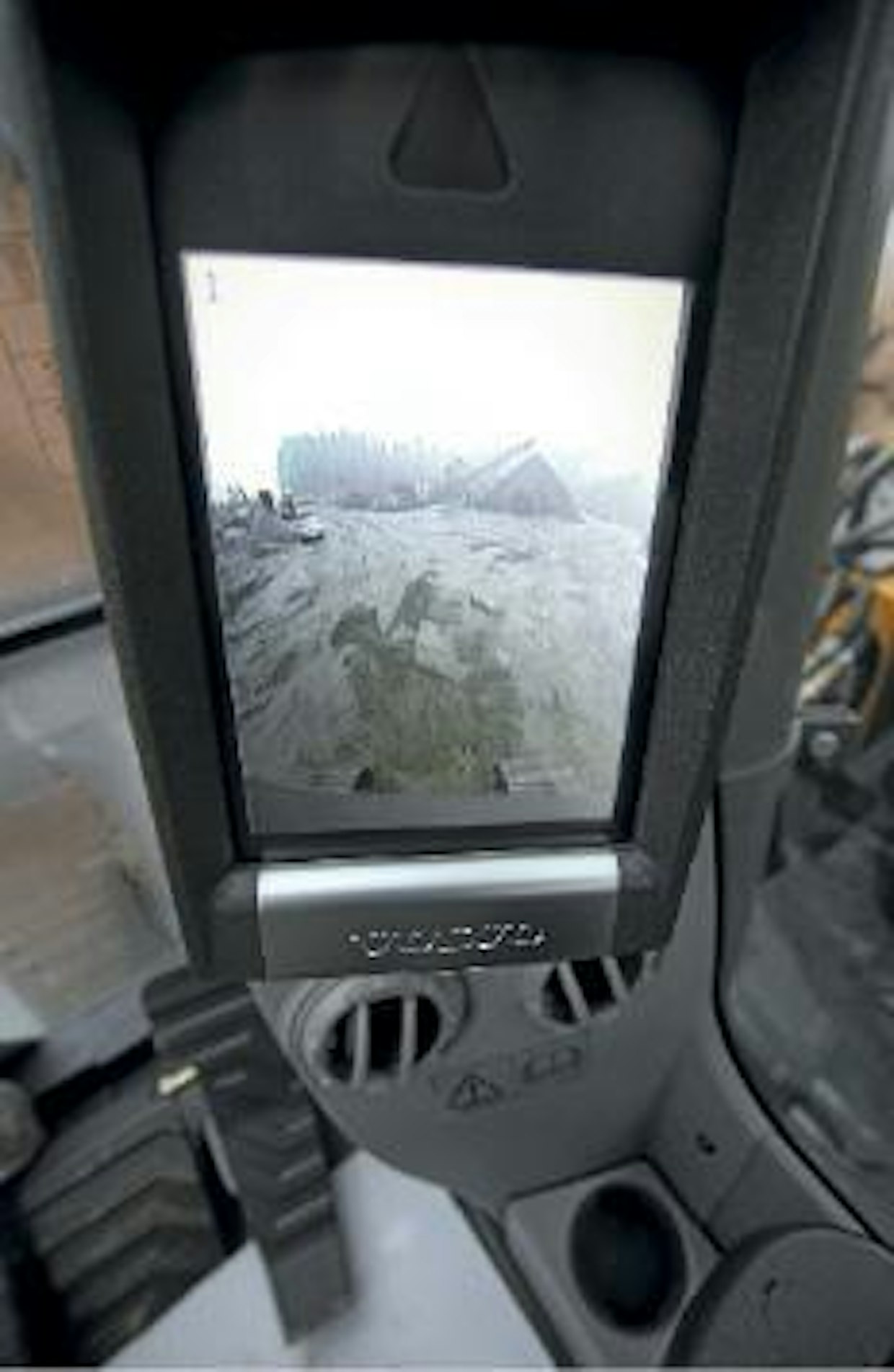

Lyhytperäisen Volvon peruutuskamerasta näkee telanpäät, mikä helpottaa tilan hahmottamista huomattavasti.

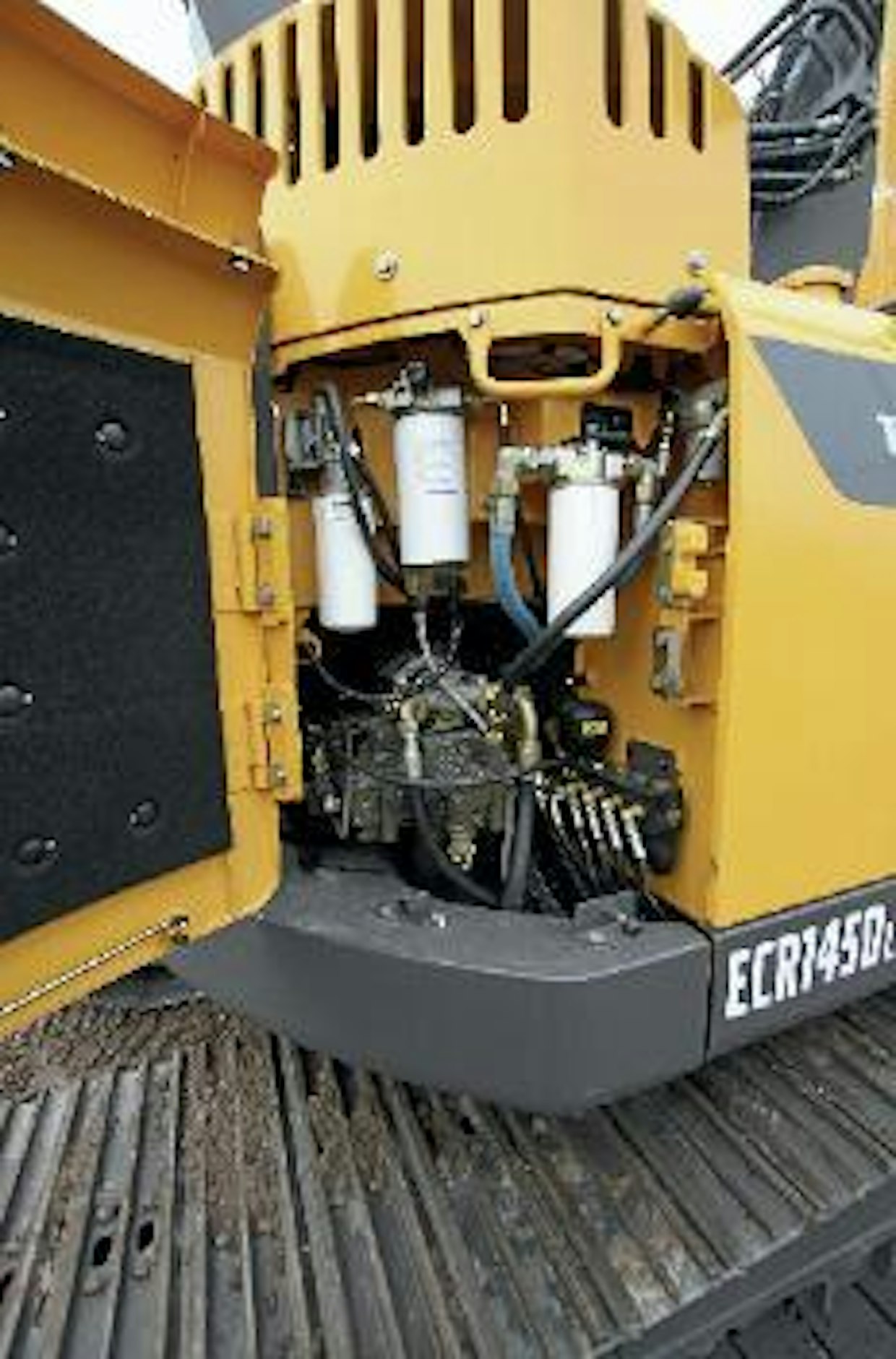

Molempien koneiden suodattimet on saatu hyvin esille.

Lyhytperäisen Volvon tankkkausletkun asettelu vaatii kärsivällisyyttä ja näppäryyttä.

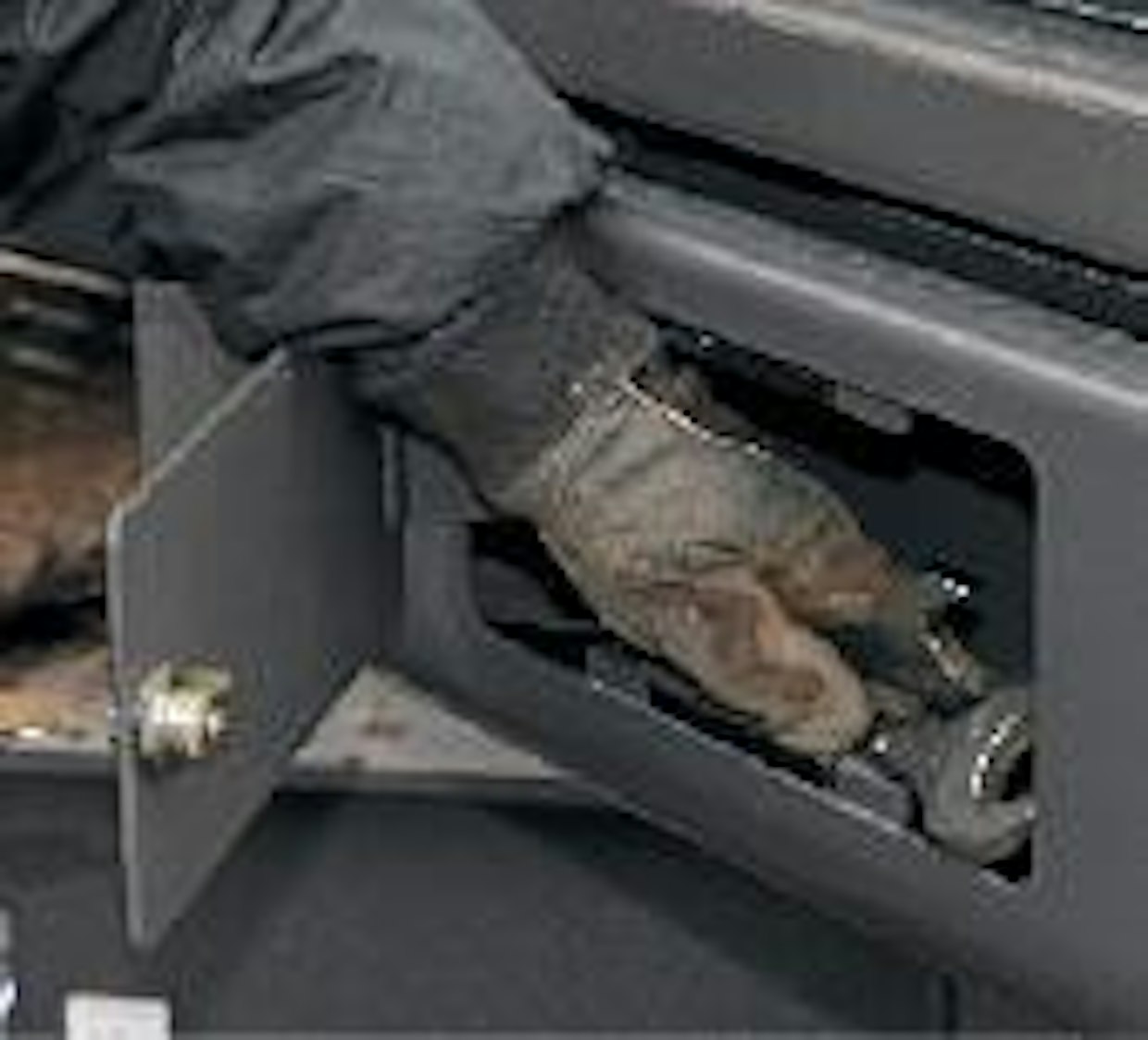

Pitkäperäisessä koneessa säilytystilaa on selvästi enemmän.

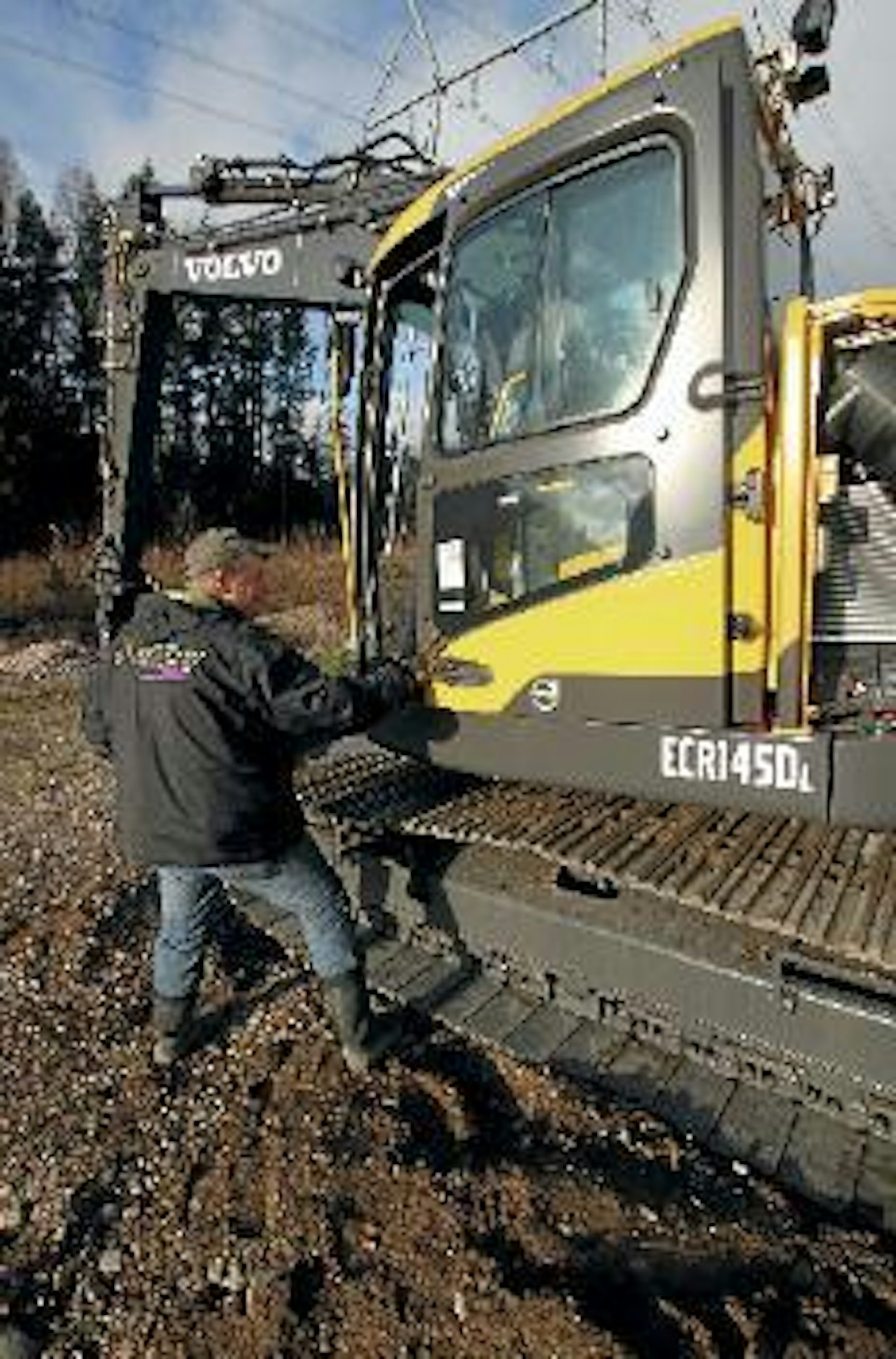

Liukuovi on helppo avata ja sulkea myös tuulessa ja kaltevissa paikoissa.

Lyhytperäisen koneen ainoa säilytystila työkaluille on ohjaamon etuosan lokero.

Volvon etulasia suljettaessa täytyy olla tarkkana, sillä pyyhkijä lipsahtaa helposti lasin väliin, jolloin rikkoontumisvaara on ilmeinen.

Lyhytperäisen koneen ylävaunu on selvästi korkeampi. Näkyvyyttä rajoittaa myös moottoritilan päälle sijoitettu hiukkassuodatin.

Teksti: Arto Turpeinen, kuvat: Arto Turpeinen, Timo Rintakoski, grafiikka: Eveliina Aho, testiryhmä: Mikael Sammatti, Jussi Laukkanen
