JAK-Metallin kehittämä eBoost-hydrauliikkajärjestelmä tuo lisänopeutta hydraulisylinterikäyttöisiin järjestelmiin
Monissa hydraulisissa työlaitteissa hydraulisylintereiden liikeradasta suuri osa on ”tyhjäliikettä”. JAK-Metalli Oy on kehittänyt eBoost-järjestelmän, missä kaksi sylinteriä tekevät erikoisventtiilin ohjaamana mahdollisimman hyvällä hyötysuhteella työliikkeitä.

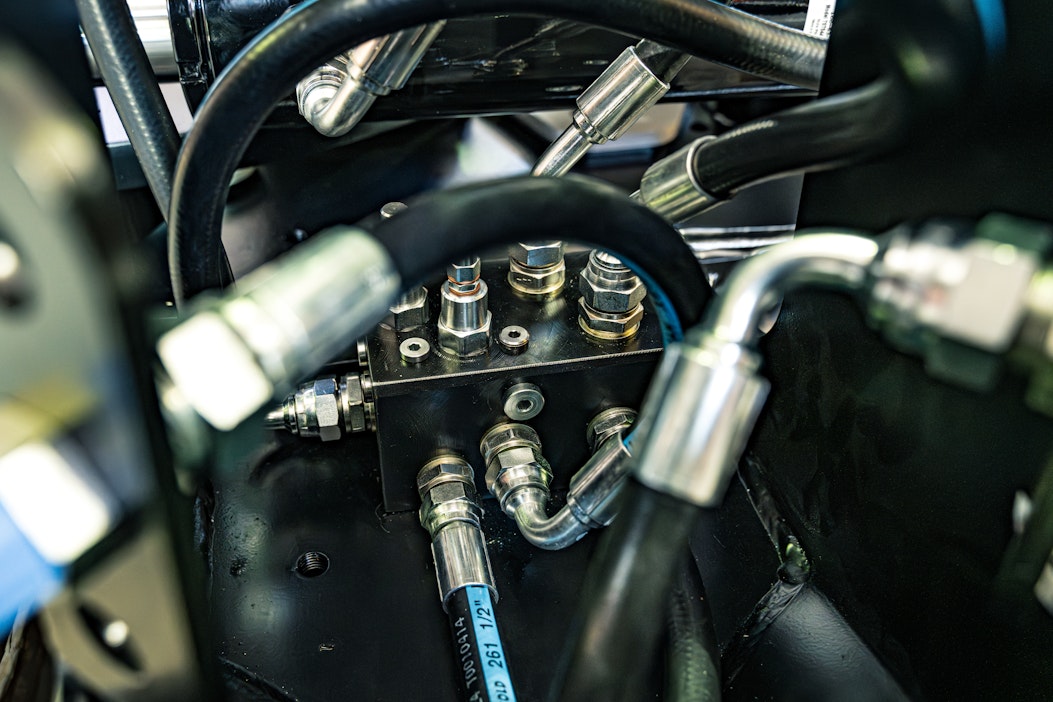

Uusi eBoost-järjestelmä perustuu vähintään kahden sylinterin käyttämiseen ja niiden virtausten ohjaamiseen paineohjauksiin perustuvalla venttiilillä. Kuva: JAK-Metalli OyNyt julkaistu ja patenttihakemuksen alla oleva eBoost kehitettiin tehostamaan JAK-energiapuukourien toimintaa. Mutta sen ominaisuuksia on mahdollista hyödyntää kaikissa sellaisissa laitteissa, joissa vaaditaan hetkellisesti voimaa ja pääsääntöisesti liike pitäisi olla nopea. Esimerkiksi erilaiset tukijalkakäytöt ja vaikkapa jätepakkaimet ovat sellaisia.
Järjestelmässä käytetään erikoisventtiilin lisäksi kahta hydraulisylinteriä. Toinen sylintereistä on voimasylinteri, toinen taasen nopeussylinteri. Järjestelmän venttiili ohjaa öljynvirtausta sylintereiden välillä ja käyttää aina voimantarpeeseen suhteutettua maksiminopeutta. Sylintereiden väliset öljyvirtaukset ovat osittain suljettuun piiriin verrattavasti liitettynä, jolloin toimilaitteeseen ei ole tarve siirtää suuria öljyvirtauksia. Tämä on esimerksi energiapuukourien kohdalla tarpeen, kun käytetään kauhanpyörittäjää, sillä niiden mahdollisten läpivirtauskanavien pieni koko ei ahdista kouran toimintaa.
JAK B- ja R-sarjan Gen4-versiot ovat rakennettu järjestelmään yhteensopiviksi ja niiden avulla järjestelmää esitellään JAK-Metallin osastolla FinnMetko 2024 -näyttelyssä.
