Paineenpoistoventtiili rasvaprässin letkuun

MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY
MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY
Lukijan idea -palstalla esitellään lukijoiden ideoita ja ratkaisuja erilaisiin pulmiin.  Voit lähettää kuvauksen omasta ideastasi suoraan osoitteeseen elina.varpuluoma@koneviesti.fi tai ottamalla yhteyttä Jyrki Karkiseen numerossa  020 413 2287
Lukijan idea -palstalla esitellään lukijoiden ideoita ja ratkaisuja erilaisiin pulmiin. Voit lähettää kuvauksen omasta ideastasi suoraan osoitteeseen elina.varpuluoma@koneviesti.fi tai ottamalla yhteyttä Jyrki Karkiseen numerossa 020 413 2287

Eero Nevalainen, Pielavesi

040 740 9562

Parhaat ideat ovat yksinkertaisia, toimintavarmoja ja helposti toteutettavissa.

Koneita huolettaessa ja rasvattaessa tulee joskus vastaan rasvanippa johon ei mene rasva. Voideltava laakeri on joko ruosteessa tai vanha vaseliini on kovettunut rasvakanavaan.

MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY
MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY

Kun tuollaiseen nippaan yrittää pumpata rasvaa, rasvaprässin letkuun muodostuu paine.

Kun paineellista letkua yrittää irroittaa nipasta yleensä joko nippa tai rasvaprässin kärki vaurioituvat. Pahimmassa tapauksessa nippa katkeaa rasvaprässin kärkeen.

Rasvaprässin letkun tyveen tarvitaan siis paineenpoistoventtiili.

Markkinoilta löytyy rasvaprässejä joista ko. venttiili löytyy. Tälläisia rasvaprässejä käytetään yleisesti mm. puusepänteollisuudessa. Puuntyöstökoneissa esim. höylissä sovitteet ovat niin mittatarkkoja, että rasvattaessa letkuun jää aina paine. Näissä rasvaprässeissä on yleensä myös painemittari, josta voidaan lukea suoraan pumpatun rasvan määrä. Tälläiset rasvaprässit ovat hintavia: Rauta/maatalouskaupasta ostettuun rasvaprässiin verrattuna hinta on moninkertainen tai jopa monikymmenkertainen. Lisäksi tälläiset prässit ovat liian hienoja maatilan karuihin olosuhteisiin.

MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY
MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY

Yksinkertaisen paineenpoistoventtiilin rakentaminen onnistuu hitsaustaitoiselta kädenkäänteessä, eikä hintaa muodostu kuin muutama euro.

TYÖVAIHEET

1. Rasvaprässistä irroitetaan letku ja tarkastetaan letkun kierre. Yleensä se on 1/8” tai millinen hienokierre, ns. rasvanipan kierre.

2. Sitten vaan letkun kanssa hydrauliikka-alan liikkeeseen. Ostetaan letkuun ja prässiin käypäinen jatkonippa.

MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY
MAINOS (teksti jatkuu alla)
MAINOS PÄÄTTYY

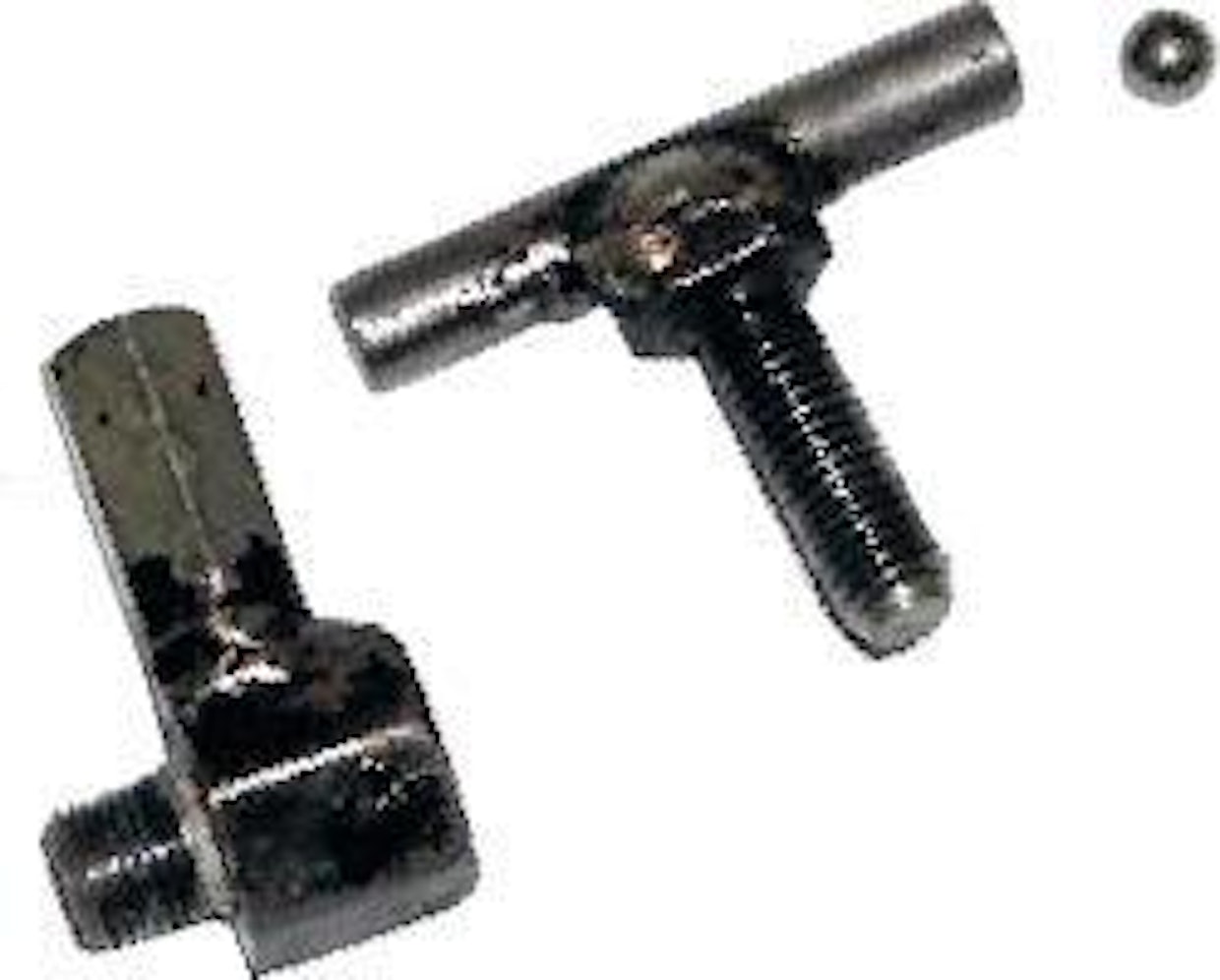

3. Lisäksi tarvitaan 8 mm ns. pitkä mutteri/jatkosmutteri ja 8x25 pultti.

4. Romukasasta etsitään vanha laakeri, josta kaivetaan viiden millin kuula sulkuventtiiliksi.

5. Pitkä mutteri hitsataan jatkonippaan. Parhaitten homma onnistuu messingillä juottamalla.

6. Pitkän mutterin läpi porataan jatkonipan kylkeen 2 mm reikä. Olisi hyvä porata ensin kevyt syvennys 6 mm poralla, että saadaan reikä keskelle. Lisäksi porataan pitkän mutterin sivuun 2 millin reikä poistuvalle rasvalle.

7. 25 mm pitkään pulttiin hitsataan 40 mm pitkä vääntiö.

8. Pudotetaan kuula pitkän mutterin sisälle ja pultti kiinni.

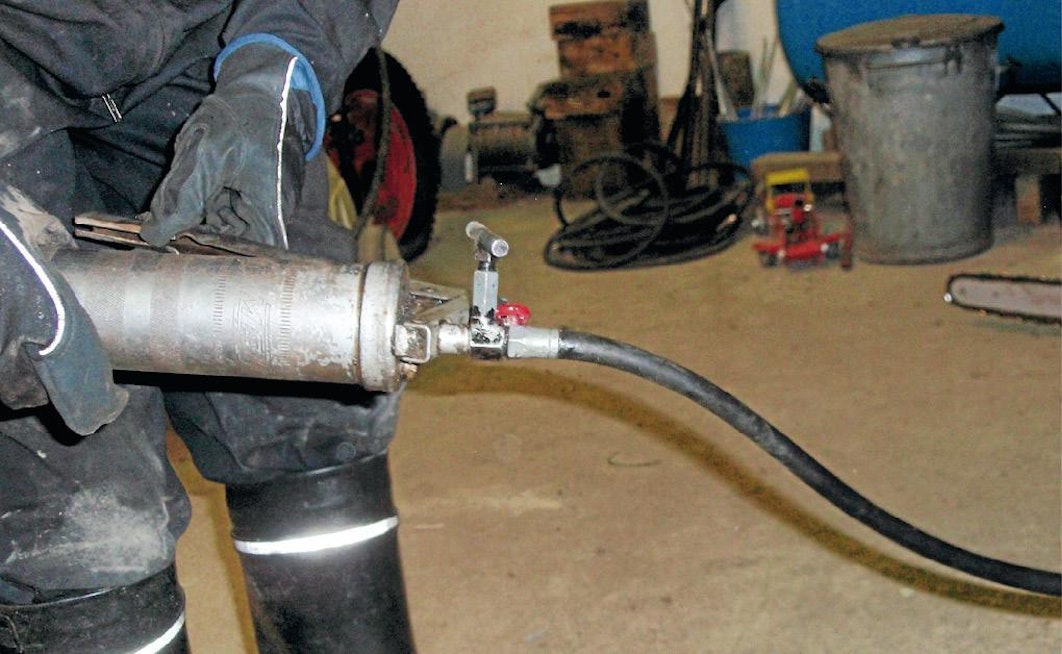

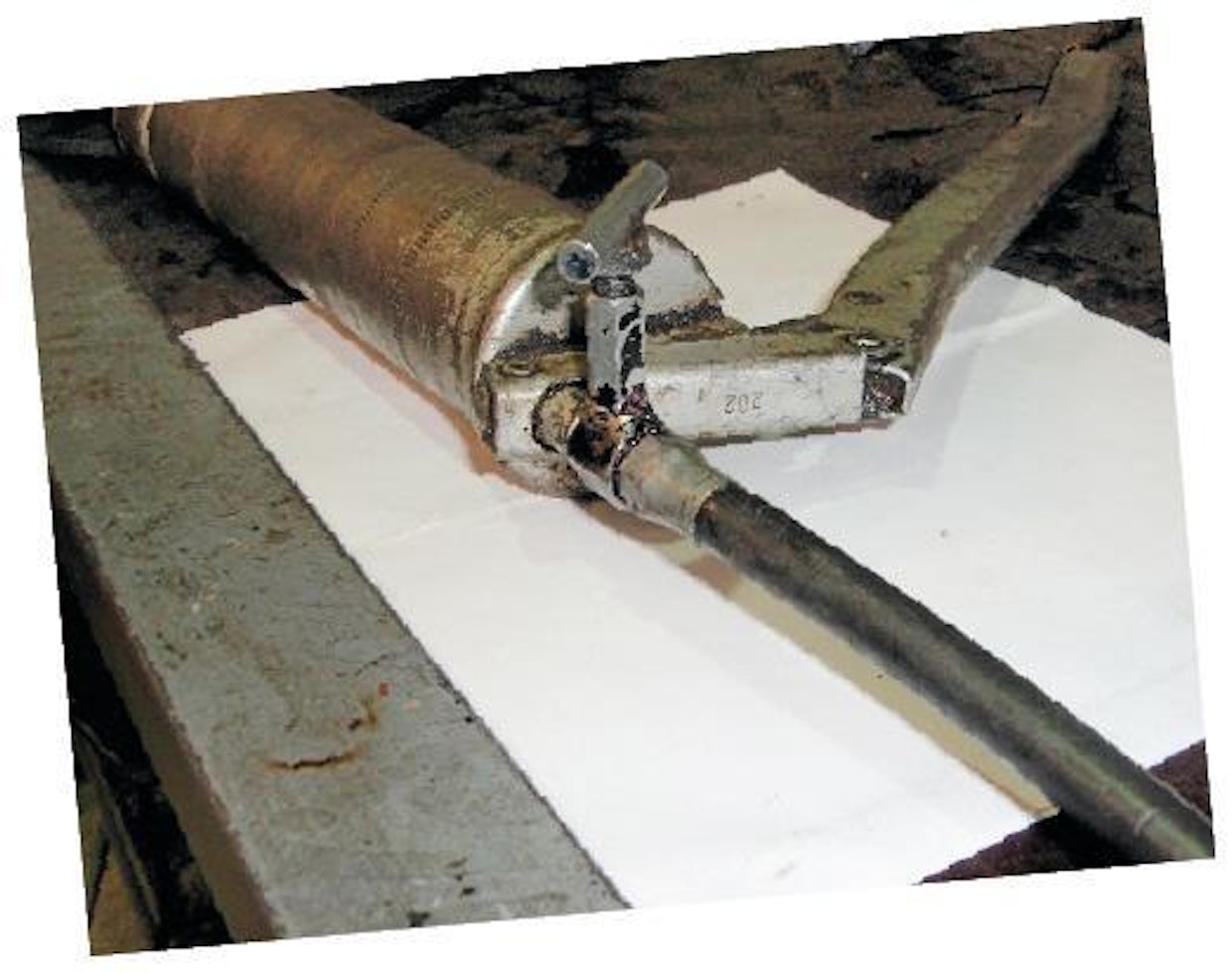

9. Kierretään paineenpoistoventtiili rasvaprässiin ja letku kiinni venttiiliin.

Sitten vain rasvaamaan:

1. Venttiili kiinni.

2. Rasvataan nippa normaalisti ja ennen letkun irroitusta avataan venttiili ja poistetaan paine.

Venttiili on ollut käytössä jo vuosia ja toimii hyvin. n
